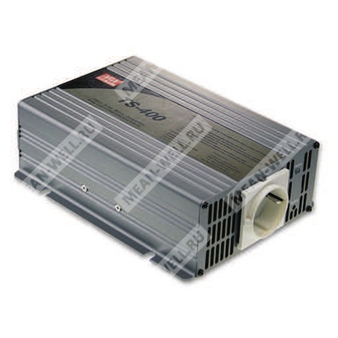

TS-400-224B - инвертор постоянного тока в переменный с чистой синусоидой мощностью 400 Вт для питания нагрузок от аккумуляторной батареи 24 В.
Описание
TS-400-224B — DC-AC инвертор серии TS-400 производства MEAN WELL, предназначенный для преобразования напряжения аккумуляторной батареи 24 В постоянного тока в 230 В переменного тока синусоидальной формы. Модель относится к исполнению Type-B с европейской выходной розеткой. Устройство рассчитано на номинальную выходную мощность 400 Вт, поддерживает выбор выходного напряжения и частоты, оснащено встроенным дистанционным включением/выключением, индикацией состояния, защитами по перегрузке, короткому замыканию, перенапряжению и перегреву.
Особенности
- Чистая синусоида на выходе, коэффициент нелинейных искажений менее 3%.
- Номинальная выходная мощность 400 Вт.
- Кратковременная повышенная выходная мощность: до 460 Вт в течение 180 с, до 600 Вт в течение 10 с.
- Пусковая мощность до 800 Вт в течение 30 периодов.
- Высокий КПД до 87,5% тип.
- Термостатически управляемый вентилятор охлаждения.
- Встроенная функция дистанционного включения/выключения.
- Светодиодная индикация состояния на передней панели.
- Выбор выходного напряжения 200/220/230/240 В кнопкой настройки.
- Выбор выходной частоты 50/60 Гц кнопкой настройки.
- Защиты: сигнализация низкого напряжения батареи, отключение по низкому напряжению батареи, отключение по перегреву, защита от короткого замыкания, защита от переполюсовки входа, защита от перегрузки.
Области применения
- Бытовая техника.
- Электроинструмент.
- Офисное и переносное оборудование.
- Транспортные средства.
- Яхты и прочие автономные системы электропитания.
Расшифровка партномера
| Фрагмент |
Значение |
| TS |
Инвертор с чистой синусоидой |
| 400 |
Номинальная выходная мощность 400 Вт |
| 2 |
Выход 230 В переменного тока |
| 24 |
Номинальное входное напряжение батареи 24 В постоянного тока |
| B |
Исполнение Type-B, выходная розетка европейского стандарта |
Параметры выхода
| Параметр |
Значение |
| Модель |
TS-400-224B |
| Номинальная мощность |
400 Вт |
| Максимальная выходная мощность |
460 Вт в течение 180 с, 600 Вт в течение 10 с, пусковая мощность 800 Вт в течение 30 периодов, тип. |
| Выходное напряжение |
Заводская установка 230 В AC |
| Диапазон выбора выходного напряжения |
200 / 220 / 230 / 240 В AC, выбирается кнопкой настройки |
| Частота |
50 Гц ±0,1 Гц или 60 Гц ±0,1 Гц, выбирается кнопкой настройки |
| Форма выходного сигнала |
Чистая синусоида, THD < 3% |
| Стабилизация выходного напряжения |
±3,0% при номинальном входном напряжении |
| Индикация на передней панели |
Зеленый — нормальная работа, оранжевый мигающий — дистанционное отключение, красный — аварийное состояние |
Параметры входа
| Параметр |
Значение |
| Номинальное напряжение батареи |
24 В |
| Диапазон входного напряжения |
21 ~ 30 В DC |
| Ток потребления при номинальной нагрузке, тип. |
20 А |
| Ток потребления без нагрузки, тип. |
0,63 А |
| Потребление в режиме выключения |
≤ 1 мА |
| КПД, тип. |
87,5% |
| Типы батарей |
Открытые и герметизированные свинцово-кислотные |
Защита по входу батареи
| Параметр |
Значение |
| Предохранитель |
20 А × 1 |
| Сигнализация низкого напряжения батареи |
22,5 В ±4% |
| Отключение по низкому напряжению батареи |
21 В ±4% |
| Переполюсовка батареи |
Повреждает устройство |
Выходные защиты
| Параметр |
Значение |
| Отключение по перегреву |
75°C ±5°C |
| Реакция на перегрев |
Отключение выходного напряжения, восстановление после повторного включения; определение внутренним датчиком RTH1 силового транзистора |
| Защита от короткого замыкания |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрузочная способность, тип. |
105 ~ 115% нагрузки в течение 180 с, 115% ~ 150% нагрузки в течение 10 с |
| Реакция на перегрузку |
Отключение выходного напряжения, восстановление после повторного включения |
| Защита GFCI |
Нет |
Функции управления
| Параметр |
Значение |
| Дистанционное управление |
Разомкнуто — нормальная работа; замкнуто — дистанционное отключение |
| Разъем дистанционного управления |
JST B-XH или эквивалент |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -10°C до +40°C при 100% нагрузке; до +60°C при 50% нагрузке |
| Рабочая влажность |
20% ~ 90% относительной влажности, без конденсации |
| Температура и влажность хранения |
от -30°C до +70°C, 10% ~ 95% относительной влажности, без конденсации |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z |
| Снижение допустимой нагрузки по температуре |
100% нагрузки до +40°C, далее снижение до 50% при +60°C |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1 CB, EAC TP TC 004 approved, Design refer to BS EN/EN62368-1 |
| Испытательное напряжение изоляции |
Вход батареи — выход AC: 3,0 кВ AC; выход AC — защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции |
Вход батареи — выход AC, вход батареи — защитное заземление, выход AC — защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС, эмиссия |
Соответствие BS EN/EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| ЭМС, устойчивость |
Соответствие BS EN/EN61000-4-2, -3, -8, BS EN/EN55035, EAC TP TC 020 |
Конструктивное исполнение и подключение
| Параметр |
Значение |
| Исполнение выходной розетки |
Type-B |
| Стандарт розетки |
Европа |
| Сертификация розетки |
E13, CE |
| Охлаждение |
Встроенный вентилятор с термостатическим управлением |
| Заземление корпуса |
Предусмотрено |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
865,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 80,9 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
205 × 158 × 67 мм (Д × Ш × В) |
| Масса и упаковка |
1,73 кг; 6 шт. / 11,4 кг / 1,55 куб. фута |
| Конструктивный номер корпуса |
Case No. 805A |
Примечания
| № |
Содержание |
| 1 |
КПД измеряется при линейной нагрузке 100% и входном напряжении 13/26/52 В для моделей на 12/24/48 В соответственно. |
| 2 |
Стабилизация выходного напряжения и THD измеряются при линейной нагрузке 100% и входном напряжении 13/26/52 В для моделей на 12/24/48 В соответственно. |
| 3 |
Допуск значений входного напряжения зависит от модели: для моделей 112/212 — ±0,5 В; для 124/224 — ±1 В; для 148/248 — ±2 В. |
| 4 |
Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках. |
| 5 |
Снижение допустимой температуры окружающей среды: на 3,5°C на каждые 1000 м для моделей без вентилятора и на 5°C на каждые 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м. |
| 6 |
Исполнение Type F предусмотрено только для частоты 60 Гц. |
