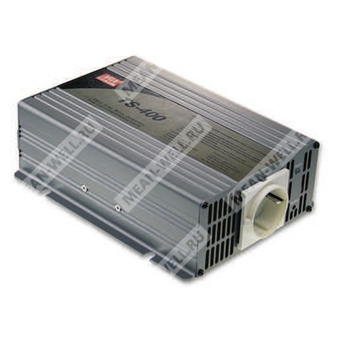

TS-400-248B - инвертор постоянного напряжения 48 В в переменное напряжение 230 В мощностью 400 Вт с выходом в форме чистой синусоиды.
Описание
TS-400-248B представляет собой DC-AC инвертор серии TS-400 для преобразования напряжения аккумуляторной батареи 48 В постоянного тока в однофазное переменное напряжение 230 В. Устройство формирует чистую синусоиду с низким коэффициентом гармонических искажений, предназначено для питания бытовой, офисной, переносной и транспортной нагрузки, а также оборудования для применения в энергетических и мобильных системах электропитания.
По расшифровке обозначения модель TS-400-248B относится к исполнению с выходом 230 В AC, входом 48 В DC, номинальной мощностью 400 Вт и розеткой типа B для европейского рынка.
Особенности
- Выходное напряжение в форме чистой синусоиды, коэффициент гармонических искажений менее 3%.
- Номинальная выходная мощность 400 Вт.
- Повышенная кратковременная перегрузочная способность.
- Пиковая мощность до 800 Вт в течение 30 периодов.
- Высокий КПД до 88,5% для исполнения 48 В / 230 В.
- Термостатически управляемый вентилятор охлаждения.
- Встроенная функция дистанционного включения и отключения.
- Индикация состояния на передней панели.
- Силовой выключатель на передней панели.
- Комплекс защит: по низкому напряжению батареи, по отключению при глубоком разряде, по перенапряжению, по перегреву, по короткому замыканию, по обратной полярности на входе и по перегрузке.
Области применения
- Бытовые электроприборы.
- Электроинструмент.
- Офисное и переносное оборудование.
- Транспортные средства.
- Яхты и автономные энергетические системы.
Расшифровка партномера
| Фрагмент обозначения |
Значение |
| TS |
Инвертор с выходом в форме чистой синусоиды |
| 400 |
Номинальная выходная мощность 400 Вт |
| 2 |
Выходное напряжение 230 В AC |
| 48 |
Номинальное входное напряжение батареи 48 В DC |
| B |
Исполнение с выходной розеткой типа B |
Выходные параметры
| Параметр |
Значение для TS-400-248B |
| Номинальная мощность |
400 Вт |
| Максимальная выходная мощность |
460 Вт в течение 180 с; 600 Вт в течение 10 с; пиковая мощность 800 Вт в течение 30 периодов, типовое значение |
| Выходное напряжение |
Заводская установка 230 В AC |
| Диапазон выбора выходного напряжения |
200 / 220 / 230 / 240 В AC, выбирается кнопкой установки |
| Частота |
50 Гц ±0,1 Гц или 60 Гц ±0,1 Гц, выбирается кнопкой установки |
| Форма выходного сигнала |
Чистая синусоида, THD < 3% |
| Стабилизация выходного напряжения |
±3,0% при номинальном входном напряжении |
| Индикация на передней панели |
Зеленый: нормальная работа; оранжевый мигающий: дистанционное отключение; красный: аварийное состояние |
Входные параметры
| Параметр |
Значение для TS-400-248B |
| Номинальное напряжение батареи |
48 В DC |
| Диапазон входного напряжения |
42 ~ 60 В DC |
| Входной ток постоянного тока, тип. |
10 А |
| Ток потребления без нагрузки, тип. |
0,32 А |
| Ток потребления в режиме отключения |
≤ 1 мА |
| КПД, тип. |
88,5% |
| Тип аккумуляторной батареи |
Открытая и герметичная свинцово-кислотная |
Параметры защиты по входу батареи
| Параметр |
Значение для TS-400-248B |
| Предохранитель |
20 А × 1 |
| Сигнализация низкого напряжения батареи |
45 В ±4% |
| Отключение по низкому напряжению батареи |
42 В ±4% |
| Защита от обратной полярности батареи |
Срабатывание внутреннего предохранителя |
Параметры защит по выходу
| Параметр |
Значение для TS-400-248B |
| Защита от перегрева |
75°C ±5°C |
| Режим защиты от перегрева |
Отключение выходного напряжения, восстановление после повторного включения; контроль силового транзистора через внутренний датчик RTH1 |
| Защита от короткого замыкания на выходе |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрузка, тип. |
105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Режим защиты от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения |
| Защита GFCI |
Отсутствует |
Функциональные параметры
| Параметр |
Значение |
| Дистанционное управление |
Разомкнуто: нормальная работа; замкнуто: дистанционное отключение |
| Разъем дистанционного управления |
JST B-XH или эквивалент |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от -10°C до +40°C при 100% нагрузке; до +60°C при 50% нагрузке |
| Рабочая влажность |
20% ~ 90% относительной влажности, без конденсации |
| Температура и влажность хранения |
от -30°C до +70°C; от -22°F до +158°F; 10% ~ 95% относительной влажности, без конденсации |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение для TS-400-248B |
| Стандарты безопасности |
IEC62368-1 CB, EAC TP TC 004, конструкция в соответствии с BS EN/EN62368-1 |
| Испытательное напряжение изоляции |
Вход батареи - выход AC: 3,0 кВ AC; выход AC - защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции |
Вход батареи - выход AC, вход батареи - защитное заземление, выход AC - защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| Электромагнитная устойчивость |
Соответствие BS EN/EN61000-4-2, -3, -8, BS EN/EN55035, EAC TP TC 020 |
Конструктивные и механические данные
| Параметр |
Значение |
| Габаритные размеры |
205 × 158 × 67 мм |
| Масса |
1,73 кг |
| Упаковка |
6 шт. / 11,4 кг / 1,55 куб. фута |
| Исполнение корпуса |
Case No. 805A |
| Ориентация для графика снижения мощности |
Горизонтальная |
Надежность
| Параметр |
Значение |
| MTBF |
865,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 80,9 тыс. ч минимум по MIL-HDBK-217F при 25°C |
Исполнение выходной розетки
| Параметр |
Значение для TS-400-248B |
| Тип розетки |
Тип B |
| Регион применения |
Европа |
| Сертификационная маркировка для розетки |
E13, CE |
Примечания
| № |
Содержание |
| 1 |
КПД измерен при линейной нагрузке 100% и входном напряжении 13/26/52 В в зависимости от модели. |
| 2 |
Стабилизация выходного напряжения и THD измерены при линейной нагрузке 100% и входном напряжении 13/26/52 В для соответствующих моделей. |
| 3 |
Допуск значений входного напряжения зависит от модели: для исполнений 12 В, 24 В и 48 В применяются разные пределы, для TS-400-248B номинальный диапазон составляет 42 ~ 60 В DC. |
| 4 |
Если не указано иное, все параметры измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских настройках. |
| 5 |
Снижение допустимой температуры окружающей среды: 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м. |
| 6 |
Исполнение типа F доступно только для версии 60 Гц. |
