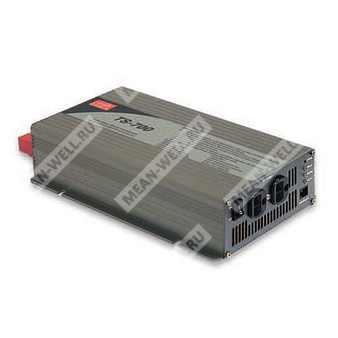

TS-700-212B - инвертор постоянного тока в переменный с чистой синусоидой для питания нагрузок 230 В AC от батареи 24 В DC.
Описание
TS-700-212B представляет собой DC-AC инвертор серии TS-700 номинальной мощностью 700 Вт с выходным напряжением 230 В переменного тока и синусоидальной формой выходного сигнала. Модель рассчитана на питание от аккумуляторной батареи 24 В DC и относится к исполнению с розеткой типа B, предназначенной для европейского рынка.
Устройство формирует стабильное переменное напряжение для бытовой, офисной, переносной и транспортной аппаратуры, а также для применения на транспортных средствах и яхтах. Конструкция предусматривает индикацию состояния работы на передней панели, встроенное управление вентилятором, режим энергосбережения и комплекс защит по входу и выходу.
Особенности
- Чистая синусоида на выходе, коэффициент гармоник менее 3%.
- Номинальная выходная мощность 700 Вт.
- Повышенная пусковая мощность до 1400 Вт.
- Высокий КПД, для данной модели до 89%.
- Переключатель включения и выключения питания.
- Выбираемый режим энергосбережения.
- Передняя панель с индикацией состояния работы.
- Встроенная функция управления включением и выключением вентилятора.
- Защиты: сигнализация низкого напряжения батареи, отключение при низком напряжении батареи, перенапряжение, перегрев, короткое замыкание на выходе, переполюсовка батареи, перегрузка.
Области применения
- Бытовые электроприборы.
- Электроинструмент.
- Офисное оборудование.
- Переносная аппаратура.
- Транспортные средства.
- Яхты и аналогичные автономные системы электропитания.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| TS |
Серия инверторов с чистой синусоидой |
| 700 |
Номинальная выходная мощность 700 Вт |
| 212 |
Вход батареи 24 В DC, выход 230 В AC |
| B |
Исполнение с выходной розеткой типа B |
Основные параметры
| Параметр |
Значение |
| Серия |
TS-700 |
| Модель |
TS-700-212B |
| Тип устройства |
Инвертор DC-AC |
| Форма выходного напряжения |
Чистая синусоида |
| Номинальная мощность |
700 Вт |
| Масса |
3,8 кг |
Выход
| Параметр |
Значение |
| Номинальная выходная мощность |
700 Вт |
| Максимальная выходная мощность |
800 Вт в течение 180 с, 1050 Вт в течение 10 с, пусковая мощность 1400 Вт в течение 30 периодов |
| Выходное напряжение переменного тока |
200 / 220 / 230 / 240 В AC, выбирается кнопкой установки |
| Заводская установка выходного напряжения |
230 В AC |
| Выходная частота |
50 ±0,1 Гц |
| Альтернативный выбор частоты |
50/60 Гц, выбирается кнопкой установки |
| Регулирование выходного напряжения |
±3,0% |
| Коэффициент гармоник |
Менее 3% |
| Тип выходной розетки |
Тип B |
Вход
| Параметр |
Значение |
| Номинальное входное напряжение батареи |
24 В DC |
| Диапазон входного напряжения |
21 ~ 30 В DC |
| Потребляемый ток при типовой нагрузке |
38 А |
| КПД, типовое значение |
89% |
| Потребление без нагрузки |
≤6 Вт в режиме энергосбережения ожидания |
| Ток в выключенном состоянии |
≤1 мА |
| Типы аккумуляторов |
Открытые и герметизированные свинцово-кислотные |
| Предохранитель |
30 А x 2 |
Защита по входу батареи
| Параметр |
Значение |
| Сигнализация низкого напряжения батареи |
22,5 ±4% |
| Отключение при низком напряжении батареи |
21 ±4% |
| Защита от переполюсовки батареи |
Срабатывание внутреннего предохранителя |
Защита по выходу
| Параметр |
Значение |
| Отключение по перегреву |
75°C ±5°C |
| Характер защиты по перегреву |
Отключение выходного напряжения, восстановление после повторного включения; контроль внутренним датчиком на радиаторе силового диода |
| Защита от короткого замыкания на выходе |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрузочная способность |
105 ~ 115% нагрузки в течение 180 с, 115% ~ 150% нагрузки в течение 10 с |
| Характер защиты от перегрузки |
Отключение выходного напряжения, восстановление после повторного включения |
| Защита GFCI |
Отсутствует |
Индикация и режимы работы
| Параметр |
Значение |
| Режим энергосбережения |
По умолчанию отключен; при нагрузке ≤5 Вт происходит переход в режим ожидания |
| Индикация на передней панели |
Уровень напряжения батареи, уровень выходной нагрузки, режим энергосбережения, авария и рабочее состояние |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
0 ~ +40°C при 100% нагрузке; +60°C при 50% нагрузке |
| Рабочая влажность |
20% ~ 90% относительной влажности, без конденсации |
| Температура хранения |
-30 ~ +70°C |
| Влажность при хранении |
10% ~ 95% относительной влажности, без конденсации |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1 CB, EAC TP TC 004; соответствует BS EN/EN62368-1 |
| Электрическая прочность изоляции |
Между входом батареи и выходом AC: 3,0 кВ AC; между выходом AC и защитным заземлением: 1,5 кВ AC |
| Сопротивление изоляции |
Между входом батареи и выходом AC, входом батареи и защитным заземлением, выходом AC и защитным заземлением: 100 МОм / 500 В DC / 25°C / 70% RH |
| Электромагнитная эмиссия |
Соответствует BS EN/EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| Электромагнитная устойчивость |
Соответствует BS EN/EN61000-4-2,3,8, EAC TP TC 020 |
Надежность и механические данные
| Параметр |
Значение |
| Наработка на отказ |
74,4 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
295 x 184 x 70 мм |
| Масса нетто |
3,8 кг |
| Упаковка |
2 шт. / 8,6 кг / 1,27 куб. фута |
| Конструктивное исполнение |
Корпус No.804 |
Исполнение розетки и сертификация исполнения
| Параметр |
Значение |
| Тип розетки |
Тип B |
| Регион применения |
Европа |
| Сертификация исполнения розетки |
E13, CE |
Примечания
- КПД измеряется при нагрузке 530 Вт на линейной нагрузке при входном напряжении 13 В, 26 В, 52 В.
- Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках.
- Снижение допустимой входной мощности в зависимости от входного напряжения определяется по кривой 2.
- Снижение допустимой выходной мощности в зависимости от температуры определяется по кривой 1.
- Допуск по значениям напряжения для моделей 112/212 составляет ±0,5 В; для 124/224 составляет ±1 В; для 148/248 составляет ±2 В.
- Коэффициент гармоник измеряется при нагрузке 700 Вт на линейной нагрузке при входном напряжении 13 В, 26 В, 52 В.
- При высоте эксплуатации свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором.
- Исполнение типа F предназначено только для 60 Гц.
