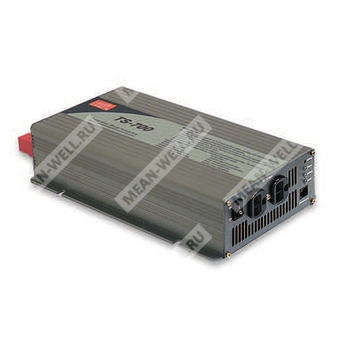

TS-700-224B - инвертор постоянного тока в переменный с чистой синусоидой мощностью 700 Вт для преобразования 24 В DC в 230 В AC.
Описание
TS-700-224B представляет собой DC-AC инвертор серии TS-700 с выходным напряжением синусоидальной формы. Модель предназначена для питания нагрузок переменного тока от аккумуляторных систем 24 В. По структуре партномера данное исполнение соответствует выходу 230 В AC, входу 24 В DC и розетке типа B. Устройство ориентировано на применение в составе автономных и транспортных энергетических систем, в мобильной технике, на судах, а также для питания бытовой, офисной и переносной аппаратуры.
Расшифровка партномера
| Элемент партномера | Значение |
| TS | Серия инверторов с чистой синусоидой |
| 700 | Номинальная выходная мощность 700 Вт |
| 224 | Вход 24 В DC, выход 230 В AC |
| B | Исполнение с выходной розеткой типа B |
| TS-700-224B | Инвертор 24 В DC / 230 В AC, 700 Вт, розетка типа B |
Особенности
- Выход с чистой синусоидой, коэффициент гармонических искажений менее 3%.
- Пиковая перегрузочная способность до 1400 Вт.
- Высокий КПД, для данной модели до 90%.
- Переключатель включения и выключения питания.
- Выбираемый режим энергосбережения.
- Индикация состояния работы на передней панели.
- Встроенная функция управления включением и выключением вентилятора.
- Защиты: сигнализация понижения напряжения аккумулятора, отключение по низкому напряжению аккумулятора, перенапряжение, перегрев, короткое замыкание на выходе, переполюсовка аккумулятора, перегрузка.
Области применения
- Бытовые электроприборы.
- Электроинструмент.
- Офисное и переносное оборудование.
- Транспортные средства.
- Яхты и иные автономные энергетические системы.
Выход
| Параметр | Значение |
| Номинальная мощность | 700 Вт |
| Максимальная выходная мощность | 800 Вт в течение 180 с / 1050 Вт в течение 10 с / пусковая мощность 1400 Вт в течение 30 периодов |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбирается кнопкой настройки |
| Заводская установка выходного напряжения | 230 В AC |
| Выходная частота | 50 ±0,1 Гц |
| Дополнительный режим частоты | 50/60 Гц, выбирается кнопкой настройки |
| Форма выходного напряжения | Чистая синусоида, THD < 3% |
| Стабилизация по переменному напряжению | ±3,0% |
| Режим энергосбережения | По умолчанию отключен; при нагрузке ≤ 5 Вт устройство переходит в режим ожидания |
| Индикация на передней панели | Уровень напряжения аккумулятора, уровень выходной нагрузки, режим энергосбережения, авария и рабочее состояние |
Вход
| Параметр | Значение |
| Номинальное входное напряжение аккумулятора | 24 В DC |
| Диапазон входного напряжения | 21 ~ 30 В DC |
| Входной ток постоянного тока, типовое значение | 38 А |
| Потребляемая мощность без нагрузки | ≤ 6 Вт в режиме ожидания энергосбережения |
| Ток потребления в выключенном состоянии | ≤ 1 мА |
| КПД, типовое значение | 90% |
| Тип аккумулятора | Открытый и герметичный свинцово-кислотный |
| Предохранитель | 30 А × 2 |
Защита по входу аккумулятора
| Параметр | Значение |
| Сигнализация по низкому напряжению аккумулятора | 22,5 ±4% |
| Отключение по низкому напряжению аккумулятора | 21 ±4% |
| Защита от переполюсовки аккумулятора | Срабатывание внутреннего предохранителя |
Защиты по выходу
| Параметр | Значение |
| Защита от перегрева | 75°C ±5°C |
| Режим защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения; контроль внутренним терморезистором RTH3 на радиаторе силового диода |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрузки | 105 ~ 115% нагрузки в течение 180 с; 115% ~ 150% нагрузки в течение 10 с |
| Режим защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Защита GFCI | Нет |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0 ~ +40°C при 100% нагрузке; +60°C при 50% нагрузке |
| Рабочая влажность | 20% ~ 90% относительной влажности, без конденсации |
| Температура и влажность хранения | -30 ~ +70°C, 10 ~ 95% относительной влажности, без конденсации |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1 CB, EAC ТР ТС 004; соответствует BS EN/EN62368-1 |
| Испытательное напряжение изоляции | Вход аккумулятора - выход AC: 3,0 кВ AC; выход AC - защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Вход аккумулятора - выход AC, вход аккумулятора - защитное заземление, выход AC - защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
| Электромагнитная эмиссия | Соответствует BS EN/EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, EAC ТР ТС 020 |
| Электромагнитная устойчивость | Соответствует BS EN/EN61000-4-2, -3, -8, EAC ТР ТС 020 |
Конструктивные и эксплуатационные данные
| Параметр | Значение |
| Наработка на отказ MTBF | 74,4 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 295 × 184 × 70 мм |
| Масса | 3,8 кг |
| Упаковка | 2 шт. / 8,6 кг / 1,27 куб. фута |
| Тип розетки | Тип B |
| Страна исполнения розетки | Европа |
| Сертификация розетки | E13, CE |
Механическое исполнение
| Параметр | Значение |
| Номер корпуса | 804 |
| Размеры корпуса | 295 × 184 × 70 мм |
| Допуск на размеры | ±1 мм |
| Направление охлаждения | Принудительный воздушный поток |
| Удаленный порт | Предусмотрен |
| Органы управления и индикации на панели | Выключатель On/Off, выход AC, кнопка настройки, индикаторы состояния, нагрузки и аккумулятора, удаленный порт |
Примечания
| № | Содержание |
| 1 | КПД измеряется при нагрузке 530 Вт на линейной нагрузке при входном напряжении 13 В, 26 В, 52 В. |
| 2 | Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках. |
| 3 | Допустимая мощность по входу определяется по кривой 2. |
| 4 | Допустимая выходная мощность в зависимости от температуры определяется по кривой 1. |
| 5 | Допуск по каждому значению напряжения для моделей: 112/212 → ±0,5 В; 124/224 → ±1 В; 148/248 → ±2 В. |
| 6 | Коэффициент гармонических искажений измеряется при нагрузке 700 Вт на линейной нагрузке при входном напряжении 13 В, 26 В, 52 В. |
| 7 | Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором. |
| 8 | Исполнение типа F предназначено только для 60 Гц. |
