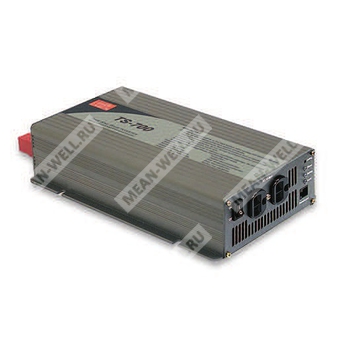

TS-700-248B - инвертор DC-AC с чистой синусоидой для преобразования 48 В постоянного тока в 230 В переменного тока мощностью 700 Вт.
Описание
TS-700-248B представляет собой источник питания инверторного типа серии TS-700, предназначенный для преобразования напряжения аккумуляторной батареи 48 В DC в однофазное выходное напряжение 230 В AC. Устройство формирует истинно синусоидальную форму выходного напряжения с низким коэффициентом гармонических искажений, что позволяет применять его для питания чувствительной нагрузки, бытового оборудования, переносной аппаратуры, инструментов, а также оборудования на транспорте и в автономных энергетических системах.
Для исполнения TS-700-248B партномер указывает на выход 230 В AC, входную аккумуляторную систему 48 В DC и исполнение выходной розетки типа B для европейского рынка. Модель относится к инверторам с номинальной выходной мощностью 700 Вт, кратковременной перегрузочной способностью и встроенными защитами по входу, выходу и температуре.
Особенности
- Истинно синусоидальное выходное напряжение, коэффициент гармонических искажений менее 3%.
- Пиковая мощность до 1400 Вт.
- КПД до 91%.
- Переключатель включения и выключения питания.
- Выбираемый энергосберегающий режим ожидания.
- Индикация состояния работы на передней панели.
- Встроенная функция управления включением и отключением вентилятора.
- Комплекс защит: предупреждение о низком напряжении батареи, отключение при низком напряжении батареи, перенапряжение, перегрев, короткое замыкание на выходе, переполюсовка батареи, перегрузка.
Области применения
- Бытовые электроприборы.
- Электроинструмент.
- Офисное оборудование.
- Переносная аппаратура.
- Транспортные средства.
- Яхты и иные автономные системы электропитания.
Расшифровка партномера
| Элемент партномера | Значение |
| TS | Серия инверторов с истинно синусоидальным выходом |
| 700 | Номинальная выходная мощность 700 Вт |
| 248 | Выход 230 В AC, вход батареи 48 В DC |
| B | Исполнение выходной розетки типа B |
Выходные параметры
| Параметр | Значение |
| Номинальная мощность | 700 Вт |
| Максимальная выходная мощность | 800 Вт в течение 180 с; 1050 Вт в течение 10 с; пиковая мощность 1400 Вт в течение 30 периодов |
| Выходное напряжение | 200 / 220 / 230 / 240 В AC, выбирается кнопочным переключателем |
| Заводская установка выходного напряжения | 230 В AC |
| Выходная частота | 50 ±0,1 Гц |
| Выбор частоты | 50/60 Гц, выбирается кнопочным переключателем |
| Форма выходного сигнала | Истинная синусоида, THD менее 3% |
| Стабилизация выходного напряжения | ±3,0% |
| Энергосберегающий режим | По умолчанию отключен; при нагрузке не более 5 Вт переход в режим ожидания |
| Индикация на передней панели | Уровень напряжения батареи, уровень выходной нагрузки, режим энергосбережения, авария и рабочее состояние |
Входные параметры
| Параметр | Значение |
| Номинальное напряжение батареи | 48 В |
| Диапазон входного напряжения | 42 ... 60 В DC |
| Потребляемый ток по входу | 19 А, типовое значение |
| Потребляемая мощность без нагрузки | Не более 6 Вт в режиме ожидания энергосбережения |
| Ток потребления в выключенном состоянии | Не более 1 мА |
| КПД | 91%, типовое значение |
| Типы аккумуляторных батарей | Открытые и герметизированные свинцово-кислотные |
| Предохранитель | 20 А x 2 |
Защита по входу батареи
| Параметр | Значение |
| Сигнализация низкого напряжения батареи | 45 ±4% |
| Отключение при низком напряжении батареи | 42 ±4% |
| Защита от переполюсовки батареи | Срабатывание внутреннего предохранителя |
Защита по выходу
| Параметр | Значение |
| Защита от перегрева | 75°C ±5°C |
| Режим защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения; контроль внутренним датчиком RTH3 на радиаторе силового диода |
| Защита от короткого замыкания на выходе | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрузки | 105 ... 115% нагрузки в течение 180 с; 115 ... 150% нагрузки в течение 10 с |
| Режим защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Защита GFCI | Отсутствует |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | От 0 до +40°C при 100% нагрузке; до +60°C при 50% нагрузке |
| Рабочая влажность | 20 ... 90% относительной влажности, без конденсации |
| Температура и влажность хранения | От -30 до +70°C, 10 ... 95% относительной влажности, без конденсации |
| Вибрация | 10 ... 500 Гц, 3G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1 CB, EAC TP TC 004; соответствует BS EN/EN62368-1 |
| Испытательное напряжение изоляции | Вход батареи - выход AC: 3,0 кВ AC; выход AC - защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Вход батареи - выход AC, вход батареи - защитное заземление, выход AC - защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
| Электромагнитная эмиссия | Соответствует BS EN/EN55032 класс A, 72/245/CEE, 95/54/CE, E-Mark, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствует BS EN/EN61000-4-2, -3, -8, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 74,4 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 295 x 184 x 70 мм |
| Масса | 3,8 кг |
| Упаковка | 2 шт.; 8,6 кг; 1,27 куб. фута |
| Исполнение корпуса | Case No. 804 |
| Тип выходной розетки | Тип B |
| Страна применения розетки | Европа |
| Сертификация розетки | E13, CE |
Механические данные
| Параметр | Значение |
| Габариты корпуса | 295 x 184 x 70 мм |
| Допуск на размеры | ±1 мм |
| Направление охлаждения | Принудительный воздушный поток |
| Удаленный порт | Предусмотрен |
| Органы управления и индикации | Переключатель Вкл./Выкл., выход AC, кнопка настройки, индикаторы состояния, нагрузки и батареи, удаленный порт |
Характеристики снижения мощности
| Параметр | Значение |
| Снижение мощности по температуре | 100% нагрузки до 40°C; далее линейное снижение до 50% при 60°C |
| Снижение мощности по входному напряжению | Для 48 В модели: от 42 В DC до 46 В DC мощность ограничивается; при 46 ... 60 В DC допускается 100% нагрузка |
Примечания
- КПД измеряется при мощности 530 Вт на линейной нагрузке при входном напряжении 13 В, 26 В, 52 В в зависимости от модели.
- Все параметры, не указанные отдельно, измерены при номинальной нагрузке, температуре окружающей среды 25°C и заводских установках.
- Допустимая нагрузочная способность по входному напряжению определяется кривой 2.
- Допустимая нагрузочная способность по выходной мощности в зависимости от температуры определяется кривой 1.
- Допуск значения выходного напряжения для моделей 148/248 составляет ±2 В.
- THD измеряется при мощности 700 Вт на линейной нагрузке при входном напряжении 13 В, 26 В, 52 В в зависимости от модели.
- Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором.
