U65S105-P2J
U65S105-P2J - импульсный AC-DC источник питания с одним выходом 80 Вт для промышленного и аппаратного применения.
Назначение и основные особенности

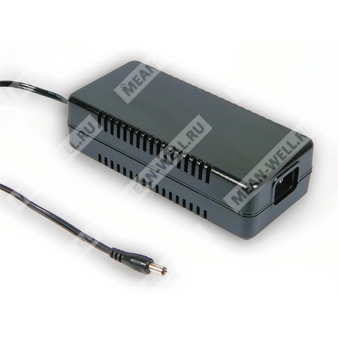

U65S105-P2J представляет собой настольный импульсный источник питания AC-DC с одним стабилизированным выходом, рассчитанный на мощность 80 Вт. Модель относится к серии U65S и выполнена в полностью закрытом пластиковом корпусе. Устройство предназначено для питания электронной аппаратуры, требующей безопасного низковольтного постоянного напряжения с защитой по короткому замыканию, перегрузке и перенапряжению.
Вход выполнен через сетевой разъём IEC320-C14 с 3-контактным подключением и заземляющим контактом. На выходе применяется стандартный коаксиальный разъём P2J с полярностью «центр положительный». Для индикации предусмотрен светодиод питания, а для удобства эксплуатации доступна опция выключателя питания.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| U65S | Серия настольных источников питания Mean Well U65S |
| 105 | Модель с выходным напряжением 12 В |
| P2J | Выходной разъём P2J, штекер 2.1 × 5.5 × 11 мм, центр положительный |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 6.66 А |
| Диапазон тока | 0…6.66 А |
| Номинальная мощность | 80 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон регулировки напряжения | Фиксированное значение |
| Допуск по выходному напряжению | 4.0% |
| Стабилизация по сети | 0.5% |
| Стабилизация по нагрузке | 3.5% |
| Время установки, нарастания, удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 95…264 В переменного тока / 140…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовое | 75% |
| Входной ток | 1.9 А при 100 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0.75 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 110…160% от номинальной выходной мощности |
| Режим защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения аварии |
| Перенапряжение | 110…140% от номинального выходного напряжения |
| Режим защиты при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения питания |
| Короткое замыкание | Есть |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | 0…+40 °C с учетом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0.03% / °C в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 2G, 3 оси, 10 минут/цикл, по 60 минут по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL1950, EN60950-1 approved |
| Испытательное напряжение | Вход-выход: 3 кВ AC, вход-земля: 1.5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по помехам | Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи | Соответствие EN61000-3-2, 3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, критерий A, уровень light industry |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 100000 ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 168 × 78.5 × 44.5 мм |
| Масса | 0.75 кг |
| Упаковка | 25 шт.; 19 кг; картонная коробка |
Коннектор и подключение
| Параметр | Значение |
| Тип выходного штекера | P2J, 2.1 × 5.5 × 11 мм |
| Полярность | Центр положительный |
| Стандартный кабель для 12 В | SPT-2, 16 AWG, 6 ft |
| Длина кабеля | 1830 ±50 мм |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C при 70% RH.
- Выходное напряжение измеряется на контрольной точке на штекере при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с применением витой пары длиной 12 дюймов, завершённой конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает начальную установку, стабилизацию по сети и по нагрузке.
- Стабилизация по сети измеряется от нижнего до верхнего предельного значения входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
