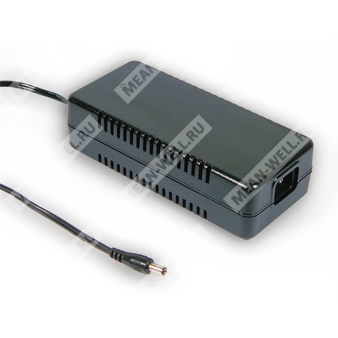

U65S106-P2J - AC/DC источник питания 80 Вт с одним выходом 15 В для промышленной электроники и оборудования.
Назначение: сетевой импульсный источник питания в настольном исполнении с одним стабилизированным выходом, предназначенный для питания электронной аппаратуры и промышленного оборудования.
Расшифровка партномера U65S106-P2J
| Позиция | Обозначение | Расшифровка |
| Серия | U65S | Серия настольных AC/DC источников питания |
| Модель | 106 | Вариант с выходным напряжением 15 В |
| Исполнение выхода | P2J | Стандартный штекер P2J, центр положительный |
Основные особенности
- 3-контактный сетевой ввод IEC320-C14.
- Класс I с защитным заземляющим контактом.
- Полный диапазон выходных напряжений 12…48 В с приемкой безопасности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота преобразования и стабилизации.
- Топология на базе ШИМ-контроллера 3882.
- Опция выключателя питания.
- Светодиодный индикатор включения питания.
- Соответствие требованиям UL, CUL, TUV, CB, CE.
Выход
| Параметр | Значение для U65S106-P2J |
| Выходное напряжение | 15 В |
| Номинальный ток | 5,33 А |
| Диапазон тока | 0…5,33 А |
| Номинальная мощность | 80 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон регулировки напряжения | Фиксированное |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 95…264 В переменного тока / 140…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| КПД типовое значение | 77% |
| Входной ток | 1,9 А при 100 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,75 мА при 240 В переменного тока |
| Время запуска, нарастания и удержания | 800 мс, 50 мс, 16 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110…160% от номинальной выходной мощности |
| Режим защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110…140% от номинального выходного напряжения |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0…+40 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,03% / °C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 3 оси, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 100 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 168 × 78,5 × 44,5 мм (Д × Ш × В) |
| Масса | 0,75 кг |
| Упаковка | 25 шт. / 19 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Выходной штекер | P2J, 2,1 × 5,5 × 11 мм, центр положительный |
| Кабель для 15…48 В | SPT-1 18AWG, 6 футов |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL1950, EN60950-1 |
| ЭМИ по излучению и проводимым помехам | Соответствие EN55022 (CISPR22), класс B |
| Гармонические токи | Соответствие EN61000-3-2, 3 |
| ЭМС-устойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, уровень критерий A, промышленный уровень освещенности |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется в точке на разъеме при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и нагрузки 0,1 мкФ + 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
