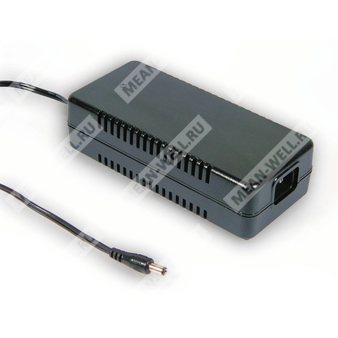

U65S107-P2J - сетевой AC/DC адаптер 80 Вт с одним выходом 18 В для промышленного и бытового питания.
U65S107-P2J — импульсный сетевой источник питания настольного исполнения серии U65S с одним стабилизированным выходом постоянного тока, предназначенный для питания электронной аппаратуры, устройств автоматики, телекоммуникационного и промышленного оборудования.
Основные особенности
- Входной разъём переменного тока IEC 320 C14, 3-контактный.
- Класс защиты с заземляющим контактом.
- Полная выходная мощность при безопасно одобренных выходных напряжениях 12…48 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Фиксированная частота преобразования и регулирования.
- Топология: схема PWM 3882.
- Опция выключателя питания ВКЛ/ВЫКЛ.
- Светодиодный индикатор наличия питания.
- Одобрения: UL, CUL, TUV, CB, CE.
Расшифровка партномера
| Позиция |
Расшифровка |
| U65S |
Серия настольных AC/DC источников питания Mean Well U65S |
| 107 |
Исполнение с выходным напряжением 18 В |
| P2J |
Стандартный выходной штекер 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Выход
| Параметр |
Значение |
| Выходное напряжение |
18 В |
| Номинальный ток |
4,44 А |
| Диапазон тока |
0…4,44 А |
| Номинальная мощность |
80 Вт |
| Пульсации и шум, макс. |
120 мВп-п |
| Диапазон подстройки напряжения |
Фиксированное |
| Допуск по выходному напряжению |
±3,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
| Время запуска, нарастания и удержания |
800 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
95…264 В переменного тока / 140…370 В постоянного тока |
| Диапазон частоты |
47…63 Гц |
| КПД, тип. |
77% |
| Входной ток |
1,9 А / 100 В переменного тока |
| Пусковой ток, макс. |
40 А / 230 В переменного тока |
| Ток утечки, макс. |
0,75 мА / 240 В переменного тока |
Защиты
| Вид защиты |
Уровень и поведение |
| Перегрузка |
110…160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
110…140% от номинального выходного напряжения; отключение выходного напряжения с последующим восстановлением после повторного включения |
Условия эксплуатации и хранения
| Параметр |
Значение |
| Рабочая температура |
0…+40 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
−20…+85 °C, 10…95% RH |
| Температурный коэффициент |
0,03% / °C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 3 оси, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL1950, EN60950-1, одобрено |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия по проводимым и излучаемым помехам |
Соответствие EN55022 (CISPR22) класс B |
| Гармонические токи |
Соответствие EN61000-3-2,3 |
| Иммунитет ЭМС |
Соответствие EN61000-4-2,3,4,5,6,8,11, уровень A для облегчённой индустриальной среды |
Надёжность
| Параметр |
Значение |
| MTBF |
100 000 ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр |
Значение |
| Габариты |
168 × 78,5 × 44,5 мм (Д × Ш × В) |
| Масса |
0,75 кг |
Упаковка
| Параметр |
Значение |
| Количество в коробке |
25 шт. |
| Масса коробки |
19 кг |
Подключение
| Элемент |
Описание |
| Выходной штекер |
P2J: 2,1 × 5,5 × 11 мм, центральный контакт положительный |
| Кабель для 18 В |
SPT-1 18AWG, длина 6 ft |
| Входной разъём |
IEC 320 C14 |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и окружающей среде 25 °C, 70% RH.
- Выходное напряжение: точка измерения установлена на выходном штекере при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от нижнего до верхнего уровня входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
