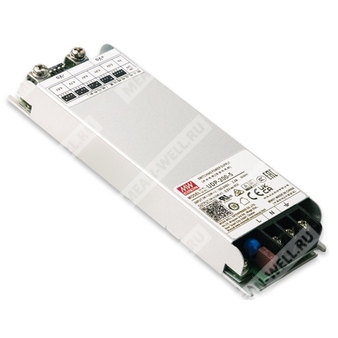

UDP-200-5 — источник питания 200 Вт с одним выходом и активной коррекцией коэффициента мощности для LED-систем.
Расшифровка партномера
| Позиция в обозначении | Значение |
| UDP | Серия источников питания UDP |
| 200 | Номинальная мощность 200 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Назначение и особенности
Источник питания UDP-200-5 представляет собой решение мощностью 200 Вт для светодиодных систем отображения. Конструкция с низким профилем позволяет уменьшить габаритную высоту и массу модуля, упрощая транспортировку и монтаж. Высокий КПД и энергетическая эффективность обеспечивают снижение потерь. Устройство предназначено для применения в светодиодных рекламных дисплеях, бегущих строках, светодиодных буквенных вывесках и светодиодных видеостенах.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Выдерживает входной импульс 300 В переменного тока в течение 5 секунд.
- Низкопрофильное исполнение: 19 мм.
- Высокий КПД до 92%.
- Встроенная активная коррекция коэффициента мощности.
- Безвентиляторное исполнение, охлаждение за счет свободной конвекции воздуха.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Регулировка выходного напряжения с помощью DIP-переключателя.
- Опциональная функция резервирования.
- Допустимая высота эксплуатации до 5000 м.
- Защитное покрытие компаундом.
- Светодиодный индикатор включения питания.
- Промышленное исполнение для длительной эксплуатации.
Области применения
- Светодиодные рекламные дисплеи.
- Бегущие строки.
- Светодиодные буквенные вывески.
- Светодиодные видеостены.
Электрические параметры
| Параметр | UDP-200-5 |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный ток | 40 А |
| Диапазон тока | 0–40 А |
| Номинальная мощность | 200 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки напряжения | 4,6–5,0 В |
| Допуск по напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, нарастания | 1000 мс, 100 мс / 230 В переменного тока; 1500 мс, 100 мс / 115 В переменного тока |
| Время удержания | 10 мс / 230 В переменного тока, 10 мс / 115 В переменного тока |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | ≥0,97 при 115 В переменного тока; ≥0,95 при 230 В переменного тока, при полной нагрузке |
| Потребляемый ток | 2,4 А / 115 В переменного тока; 1,2 А / 230 В переменного тока |
| Пусковой ток | 30 А / 115 В переменного тока; 60 А / 230 В переменного тока, холодный старт |
| Ток утечки | <1,0 мА / 240 В переменного тока |
Защиты
| Вид защиты | Условия / поведение |
| Перегрузка | 105–180% от номинальной выходной мощности; режим прерывистого восстановления, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим прерывистого восстановления, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,6–7,5 В; режим прерывистого восстановления, автоматическое восстановление после устранения неисправности |
| Перегрев | Режим прерывистого восстановления, автоматическое восстановление после устранения неисправности |
Функции
| Функция | Описание |
| Резервирование | Опциональная функция для параллельного соединения. При отказе одного источника другой автоматически включается, что снижает риск остановки системы и повышает надежность. |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин на цикл, 60 мин по осям X, Y, Z |
Соответствие требованиям безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL 62368-1, BS EN/EN62368-1, GB 4943.1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3,0 кВ переменного тока; вход/земля: 2 кВ переменного тока; выход/земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход/выход, вход/земля, выход/земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Параметр ЭМС | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032(CISPR32), GB/T 9254.1 | Класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32), GB/T 9254.1 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2(IEC61000-3-2), GB17625.1 | Класс D |
| Фликер напряжения | BS EN/EN61000-3-3(IEC61000-3-3) | ----- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемые помехи | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1992,9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 201,1 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 150 × 50 × 19 мм (Д × Ш × В) |
| Масса и упаковка | 0,24 кг; 48 шт. / 13 кг / 1,03 куб. фута |
Механические данные
| Параметр | Значение |
| Корпус | CASE NO.: 314 |
| Крепление | M3 × 4 |
| Рекомендованная установка | На дополнительную алюминиевую пластину с плоской и гладкой поверхностью либо с применением термопасты; крепление в центре пластины |
| Рекомендуемые размеры алюминиевой пластины | 380 × 380 мм |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | Заземление |
| 4 | -Vo |
| 5 | +Vo |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Дополнительные сведения приведены на графике статических характеристик.
- Время установления измеряется при первом холодном включении. Повторное включение и выключение питания может увеличить это время.
- Испытание динамической нагрузки должно выполняться при минимальной нагрузке 10%.
- Для версии R КПД несколько ниже, чем у версии Blank, в соответствии с фактическими измерениями.
- Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Для высоты эксплуатации свыше 2000 м требуется снижение температуры окружающей среды на 3,5 °C на каждые 1000 м.
