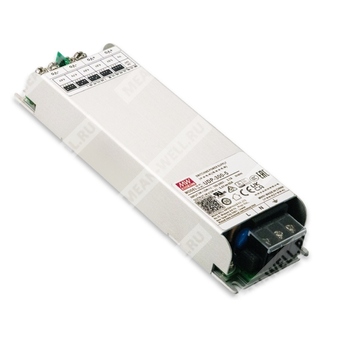

UDP-300-4.2 - импульсный источник питания 300 Вт для LED-оборудования с активной коррекцией коэффициента мощности.
Назначение и общее описание
UDP-300-4.2 — это источник питания постоянного тока мощностью 300 Вт для светодиодных систем отображения. Серия выполнена в низкопрофильном корпусе, рассчитана на питание LED-экранов, бегущих строк, светодиодных букв и LED-видеостен. Конструкция ориентирована на высокую энергоэффективность, упрощение монтажа и работу с естественным воздушным охлаждением.
Модель UDP-300-4.2 относится к серии UDP-300 и обеспечивает номинальное выходное напряжение 4,2 В. Для данной модификации предусмотрена регулировка выходного напряжения DIP-переключателем, а также опциональная функция резервирования/параллельной работы двух блоков.
Расшифровка партномера UDP-300-4.2
| Элемент обозначения | Расшифровка |
|---|
| UDP | Серия источников питания |
| 300 | Номинальная мощность 300 Вт |
| 4.2 | Номинальное выходное напряжение 4,2 В |
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Устойчивость к импульсному входному перенапряжению 300 В AC в течение 5 секунд.
- Низкопрофильное исполнение: высота 26 мм.
- Высокий КПД, до 92%.
- Встроенная активная коррекция коэффициента мощности.
- Безвентиляторная конструкция, охлаждение за счет свободной конвекции воздуха.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Регулировка выходного напряжения DIP-переключателем.
- Опциональная функция резервирования.
- Допустимая высота эксплуатации до 5000 м.
- Защитное покрытие печатной платы.
- Светодиодный индикатор включения питания.
- Декларируется надежность для применения в промышленной светотехнике и системах отображения.
Области применения
- LED-дисплеи и рекламные световые панели.
- Бегущие строки.
- Светодиодные буквенные вывески.
- LED-видеостены.
Выход
| Параметр | UDP-300-4.2 |
|---|
| Номинальное выходное напряжение | 4,2 В |
| Номинальный выходной ток | 60 А |
| Диапазон выходного тока | 0–60 А |
| Номинальная мощность | 252 Вт |
| Пульсации и шум, максимум | 200 мВ п-п |
| Диапазон регулировки напряжения | 3,8–4,2 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска, нарастания | 1000 мс, 100 мс при 230 В AC; 1500 мс, 100 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC |
Вход
| Параметр | UDP-300-4.2 |
|---|
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC, при полной нагрузке |
| КПД, тип. | 90% |
| Входной ток, тип. | 3,6 А при 115 В AC; 1,8 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 30 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки | < 1,0 мА при 240 В AC |
Защита
| Параметр | UDP-300-4.2 |
|---|
| Перегрузка | 105–180% от номинальной выходной мощности; восстановление после устранения аварии, режим «пульсации» |
| Короткое замыкание | Режим «пульсации», автоматическое восстановление после устранения аварии |
| Перенапряжение | 4,6–6,3 В |
| Перегрев | Режим «пульсации», автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр | UDP-300-4.2 |
|---|
| Рабочая температура | от -40 до +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Сведения о резервировании
Модификация UDP-300R имеет встроенную функцию резервирования и может работать в параллельном соединении двух блоков. При параллельной работе максимальная нагрузка не должна превышать номинальную мощность любого из блоков питания. Назначение функции — обеспечение автоматического перехода на второй источник при отказе первого для повышения надежности системы.
Сигнализация и настройка
Выходное напряжение настраивается DIP-переключателем. Для модификации UDP-300-4.2 предусмотрены следующие уровни установки:
| Положение DIP-переключателя | Выходное напряжение |
|---|
| Заводская установка | 4,2 В |
| Следующая позиция | 4,1 В |
| Следующая позиция | 4,0 В |
| Следующая позиция | 3,9 В |
| Следующая позиция | 3,8 В |
| Прочие установки | Неверный режим, не рекомендуется |
Электробезопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | UL 62368-1, BS EN/EN62368-1, GB 4943.1, EAC TP TC 004 approved |
| Испытательное напряжение | I/P-O/P: 3,0 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эмиссия электромагнитных помех
| Параметр | Стандарт | Уровень / примечание |
|---|
| Проводимые помехи | BS EN/EN55032 (CISPR32), GB/T 9254.1 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), GB/T 9254.1 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 (IEC61000-3-2), GB17625.1 | Класс D |
| Фликер напряжения | BS EN/EN61000-3-3 (IEC61000-3-3) | ----- |
Помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
|---|
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Излучаемое поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| EFT / импульсные помехи | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Сурж | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проведенные помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 1877,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 247,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 165 × 50 × 26 мм (Д × Ш × В) |
| Масса | 0,39 кг |
| Упаковка | 30 шт.; 12 кг; 0,59 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск относится к нестабильности по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать статические характеристики.
- Время запуска измеряется при первом холодном включении. Повторное включение и выключение может увеличить время запуска.
- Динамическое тестирование нагрузки должно проводиться при минимальной нагрузке 10%.
- КПД исполнения R может быть несколько ниже, чем у исполнения Blank, в соответствии с фактическими измерениями.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- При высоте эксплуатации более 2000 м требуется температурное снижение на 3,5 °C на 1000 м.
