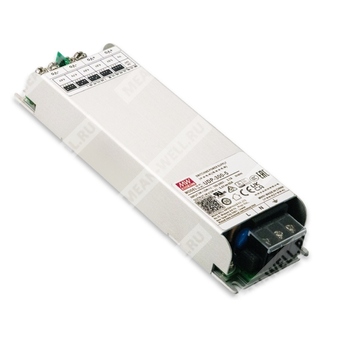

UDP-300-4.6 - импульсный источник питания 300 Вт с активной коррекцией коэффициента мощности и выходом 4,6 В.
Назначение и краткое описание
UDP-300-4.6 — это одноканальный источник питания для светодиодных систем отображения, предназначенный для питания нагрузок постоянным напряжением 4,6 В с номинальной мощностью до 276 Вт. Модель относится к серии UDP-300, выполнена в низкопрофильном исполнении, имеет встроенную активную коррекцию коэффициента мощности, конвекционное охлаждение и допускает работу в параллельном режиме в составе резервируемых решений.
Расшифровка партномера
| Обозначение | Расшифровка |
| UDP | Серия источников питания для LED-применений |
| 300 | Номинальная мощность 300 Вт |
| 4.6 | Номинальное выходное напряжение 4,6 В |
Особенности
- Универсальный диапазон входного переменного напряжения.
- Устойчивость к импульсному перенапряжению до 300 В AC в течение 5 секунд.
- Низкопрофильное исполнение: 26 мм.
- Высокий КПД, до 92%.
- Встроенная активная коррекция коэффициента мощности.
- Безвентиляторное исполнение, охлаждение за счет естественной конвекции воздуха.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Регулировка выходного напряжения переключателями DIP.
- Опциональная функция резервирования.
- Допустимая высота эксплуатации до 5000 м.
- Защитное покрытие компаундом.
- Индикатор включения питания.
Применение
- Светодиодные рекламные дисплеи.
- Бегущие строки.
- Светодиодные буквенные вывески.
- Светодиодные видеостены.
Характеристики
Выход
| Параметр | Значение для UDP-300-4.6 |
| Постоянное выходное напряжение | 4,6 В |
| Номинальный выходной ток | 60 А |
| Диапазон тока | 0–60 А |
| Номинальная мощность | 276 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки напряжения | 4,2–4,6 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузка по стабилизации | ±1,0% |
| Время установки и нарастания | 1000 мс, 100 мс при 230 В AC; 1500 мс, 100 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC, при полной нагрузке |
| Потребляемый ток | 3,6 А при 115 В AC; 1,8 А при 230 В AC |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный запуск |
| Ток утечки | менее 1,0 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–180% от номинальной выходной мощности; режим защиты — прерывистый, с автоматическим восстановлением после устранения причины |
| Короткое замыкание | Режим защиты — прерывистый, с автоматическим восстановлением после устранения причины |
| Перенапряжение | 5,0–6,7 В |
| Перегрев | Режим защиты — прерывистый, с автоматическим восстановлением после устранения причины |
Функциональные особенности
| Параметр | Значение |
| Резервирование | Опционально, для параллельного подключения двух источников |
| Принцип резервирования | При отказе одного источника другой автоматически включается, что повышает надежность системы |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -40 до +70 °C, с учетом графика зависимости выходной нагрузки от температуры |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL 62368-1, BS EN/EN62368-1, GB 4943.1, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3,0 кВ AC; вход–земля: 2,0 кВ AC; выход–земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–земля, выход–земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032(CISPR32), GB/T 9254.1 | Класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32), GB/T 9254.1 | Класс B |
| Гармонический ток | BS EN/EN61000-3-2(IEC61000-3-2), GB17625.1 | Класс D |
| Фликер напряжения | BS EN/EN61000-3-3(IEC61000-3-3) | ----- |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Излучаемое воздействие | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| EFT / Burst | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
МТBF, габариты и упаковка
| Параметр | Значение |
| MTBF | 1877,9 тыс. ч, Telcordia SR-332 (Bellcore); 247,1 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 165 × 50 × 26 мм (Д × Ш × В) |
| Масса | 0,39 кг |
| Упаковка | 30 шт.; 12 кг; 0,59 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск относится к линейной стабилизации и стабилизации по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг. См. статические характеристики для подробностей.
- Время установки измеряется при первом холодном запуске. Повторное включение и выключение источника питания может увеличить время установки.
- Испытание динамической нагрузки следует выполнять при минимальной нагрузке 10%.
- КПД версии R может быть немного ниже, чем у версии Blank, в соответствии с фактическими измерениями.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- При высоте эксплуатации более 2000 м требуется температурный дерейтинг 3,5 °C на 1000 м.
