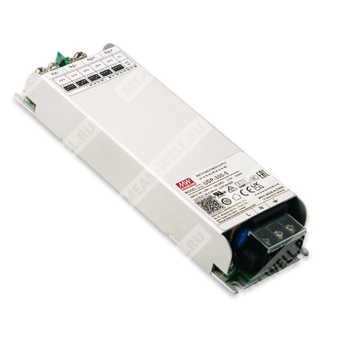

UDP-300-5 - импульсный источник питания 300 Вт с выходным напряжением 5 В и функцией активной коррекции коэффициента мощности.
Расшифровка партномера
| Партномер | Расшифровка |
| UDP | Серия источников питания для светодиодных приложений |
| 300 | Номинальная мощность 300 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Назначение и основные особенности
UDP-300-5 представляет собой источник питания серии UDP-300 для светодиодных табло и близких по нагрузке промышленных применений. Устройство выполнено в низкопрофильном корпусе, рассчитано на питание от универсальной сети переменного тока и оснащено встроенной активной коррекцией коэффициента мощности. Охлаждение осуществляется за счет свободной конвекции воздуха, без вентилятора.
Серия предназначена для светодиодных информационных экранов, бегущих строк, светодиодных букв, видеостен и аналогичных систем.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд.
- Низкопрофильное исполнение: 26 мм.
- Высокий КПД, до 92%.
- Встроенная активная коррекция коэффициента мощности.
- Безвентиляторное исполнение, охлаждение за счет свободной конвекции воздуха.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Регулировка выходного напряжения переключателями DIP.
- Опция резервирования.
- Допустимая высота эксплуатации до 5000 м.
- Защитное покрытие компонентов.
- Светодиодный индикатор наличия питания.
Применение
- Светодиодные рекламные дисплеи.
- Бегущие строки.
- Светодиодные буквенные вывески.
- Светодиодные видеостены.
Описание
Серия UDP-300 представляет собой решение источника питания мощностью 300 Вт для светодиодных дисплейных систем. Ультранизкопрофильная конструкция позволяет уменьшить габаритную высоту и массу модуля вывески, что упрощает транспортировку и монтаж. Благодаря высокому КПД и энергосберегающим характеристикам серия обеспечивает эффективное снижение энергопотребления.
Электрические параметры
| Параметр | Значение для UDP-300-5 |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный выходной ток | 60 А |
| Диапазон выходного тока | 0–60 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки выходного напряжения | 4,6–5,0 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска, нарастания | 1000 мс, 100 мс при 230 В переменного тока; 1500 мс, 100 мс при 115 В переменного тока |
| Время удержания | 10 мс при 230 В переменного тока; 10 мс при 115 В переменного тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,97 при 115 В переменного тока; PF ≥ 0,95 при 230 В переменного тока при полной нагрузке |
| Потребляемый ток, тип. | 3,6 А при 115 В переменного тока; 1,8 А при 230 В переменного тока |
| Пусковой ток, тип. | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный старт |
| Ток утечки | <1,0 мА при 240 В переменного тока |
Защиты
| Параметр | Характеристика |
| Перегрузка | 105–180% от номинальной выходной мощности; режим защиты: прерывистый, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим защиты: прерывистый, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,6–7,5 В |
| Перегрев | Режим защиты: прерывистый, автоматическое восстановление после устранения неисправности |
Функции
| Параметр | Описание |
| Резервирование, опционально | Для параллельного соединения: при параллельной работе, если один источник питания не может работать, другой автоматически включается. Это предотвращает отказ системы и повышает ее надежность. |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL 62368-1, BS EN/EN62368-1, GB 4943.1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3,0 кВ переменного тока; вход/корпус: 2 кВ переменного тока; выход/корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия по ЭМС | Проводимые помехи: BS EN/EN55032(CISPR32), GB/T 9254.1, класс B; излучаемые помехи: BS EN/EN55032(CISPR32), GB/T 9254.1, класс B; гармонические токи: BS EN/EN61000-3-2(IEC61000-3-2), GB17625.1, класс D; фликер напряжения: BS EN/EN61000-3-3(IEC61000-3-3) |
| Помехоустойчивость по ЭМС | ESD: BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт. Излучаемые помехи: BS EN/EN61000-4-3, уровень 2, 3 В/м. EFT/пачки импульсов: BS EN/EN61000-4-4, уровень 2, 1 кВ. Импульсный удар: BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия, 4 кВ линия-земля. Кондуктивные помехи: BS EN/EN61000-4-6, уровень 2, 3 В. Магнитное поле: BS EN/EN61000-4-8, уровень 2, 3 А/м. Провалы и прерывания напряжения: BS EN/EN61000-4-11, >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов. |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1877,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 247,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 165 × 50 × 26 мм (Д × Ш × В) |
| Масса | 0,39 кг |
| Упаковка | 30 шт. / 12 кг / 0,59 куб. фута |
Конструктивное исполнение
Корпус выполнен в компактном низкопрофильном исполнении. Для обеспечения теплового режима и соответствия кривой снижения нагрузки изделие должно устанавливаться на алюминиевую пластину или эквивалентную по размерам металлическую поверхность в нижней части. Рекомендуемый размер алюминиевой пластины: 380 × 380 мм. Для оптимизации теплопередачи поверхность должна быть ровной и гладкой, допускается применение термопасты. Монтаж выполняется в центре пластины.
Подключение
Входной клеммник: AC/L, AC/N, защитное заземление.
Выходные клеммники: +Vo, -Vo.
Момент затяжки входных клемм: 4–5 кгс·см.
Момент затяжки выходных клемм: 6–8 кгс·см.
Примечания
| 1 | Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте полосы пропускания 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи из 0,1 мкФ и 47 мкФ, включенных параллельно. |
| 3 | Допуск включает линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Следует см. статические характеристики для подробностей. |
| 5 | Время запуска измеряется при первом холодном включении. Повторное включение и выключение источника питания может увеличить время запуска. |
| 6 | Испытание динамической нагрузки должно выполняться при минимальной нагрузке 10%. |
| 7 | КПД версии R немного ниже, чем у версии Blank, согласно фактическим измерениям. |
| 8 | Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
| 9 | При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C/1000 м. |
