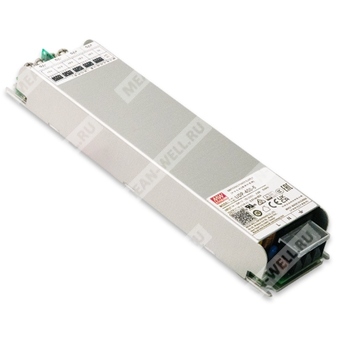

UDP-400-4.2 - 400-ваттный источник питания для LED-дисплеев с активным корректором коэффициента мощности и выходом 4,2 В.
Расшифровка партномера UDP-400-4.2
| Позиция | Расшифровка |
| UDP | Серия источников питания UDP |
| 400 | Номинальная мощность 400 Вт |
| 4.2 | Номинальное выходное напряжение 4,2 В |
Краткое описание
UDP-400-4.2 представляет собой источник питания для светодиодных систем отображения мощностью 400 Вт с одним выходом, активным корректором коэффициента мощности и низкопрофильным исполнением. Конструкция ориентирована на применение в LED-табло, бегущих строках, светодиодных буквенных вывесках и LED-видеостенах. Устройство поддерживает регулировку выходного напряжения с помощью DIP-переключателя и может применяться в параллельной конфигурации благодаря встроенной функции резервирования.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Выдерживает импульс перенапряжения 300 ВAC в течение 5 секунд.
- Низкопрофильное исполнение: 26 мм.
- Высокий КПД до 92%.
- Встроенная активная функция коррекции коэффициента мощности.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Регулировка выходного напряжения DIP-переключателем.
- Встроенная функция резервирования, опционально.
- Рабочая высота до 5000 м.
- Конформное покрытие.
- Светодиодный индикатор включения.
Применение
- Светодиодные рекламные дисплеи.
- Бегущие строки.
- Светодиодные буквенные вывески.
- Светодиодные видеостены.
Расшифровка обозначения
| Обозначение | Значение |
| UDP-400-4.2 | Базовая модель серии UDP, мощность 400 Вт, выход 4,2 В |
| Blank | Стандартное исполнение |
| R | Исполнение со встроенной функцией резервирования |
Выход
| Параметр | Значение |
| Выходное напряжение | 4,2 В |
| Номинальный ток | 80 А |
| Диапазон тока | 0–80 А |
| Номинальная мощность | 336 Вт |
| Пульсации и шум | 200 мВп-п |
| Диапазон регулировки выходного напряжения | 3,8–4,2 В |
| Допуск по напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 1000 мс, 100 мс при 230 ВAC; 1500 мс, 100 мс при 115 ВAC |
| Время удержания | 10 мс при 230 ВAC; 10 мс при 115 ВAC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 ВAC; 127–370 ВDC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 ВAC; PF ≥ 0,95 при 230 ВAC при полной нагрузке |
| Пусковой ток | 30 А при 115 ВAC; 60 А при 230 ВAC, холодный старт |
| Ток утечки | < 1,0 мА при 240 ВAC |
| Потребляемый ток переменного входа | 4,8 А при 115 ВAC; 2,4 А при 230 ВAC |
| Входное воздействие перенапряжения | 300 ВAC в течение 5 секунд |
Защиты
| Параметр | Значение |
| Перегрузка | 105–180% от номинальной выходной мощности; тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 4,6–6,3 В; тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перегрев | Тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
Функции
| Параметр | Значение |
| Резервирование | Опционально, для параллельного подключения; при отказе одного блока другой автоматически включается, что повышает надежность системы |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL 62368-1, BS EN/EN62368-1, GB 4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,0 кВAC; I/P-FG: 2,0 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия по проводам | BS EN/EN55032(CISPR32), GB/T 9254.1, класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32), GB/T 9254.1, класс B |
| Гармонические токи | BS EN/EN61000-3-2(IEC61000-3-2), GB17625.1, класс D |
| Фликер напряжения | BS EN/EN61000-3-3(IEC61000-3-3) |
| ESD | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3, уровень 2: 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 2: 1 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4: 2 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 2: 3 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 2: 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Дополнительные параметры
| Параметр | Значение |
| ППДЧ генератора PFC | 120 кГц |
| Частота ШИМ | 50–100 кГц |
| Эффективность | 90% |
| Серия и конструктив | Низкопрофильный источник питания 400 Вт с одним выходом |
MTBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 1654,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 207,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 200 × 50 × 26 мм (Д × Ш × В) |
| Масса | 0,46 кг |
| Упаковка | 30 шт.; 14,8 кг; 0,66 CUFT |
Габаритные и монтажные сведения
| Параметр | Значение |
| Корпус | Case No. 316 |
| Клеммы входа переменного тока | 1 — AC/L, 2 — AC/N, 3 — защитное заземление |
| Клеммы выхода постоянного тока | 4,5 — −Vo; 6,7 — +Vo |
| Момент затяжки входных клемм | 4–5 кгс·см |
| Момент затяжки выходных клемм | 6–8 кгс·см |
| Рекомендованная установка | На дополнительную алюминиевую пластину или в корпус эквивалентных размеров, снизу прибора |
| Рекомендованные размеры алюминиевой пластины | 450 × 450 мм |
| Крепление | Жесткое крепление в центре алюминиевой пластины |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск относится к линейной стабилизации и стабилизации по нагрузке.
- При пониженном входном напряжении возможно снижение параметров; см. статические характеристики.
- Время установки измеряется при первом холодном включении; повторные включения/выключения могут увеличить это время.
- Испытание динамической нагрузки следует проводить при минимальной нагрузке 10%.
- КПД исполнения R может быть немного ниже, чем у стандартного исполнения Blank, в зависимости от фактического измерения.
- На высоте более 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на 1000 м.
