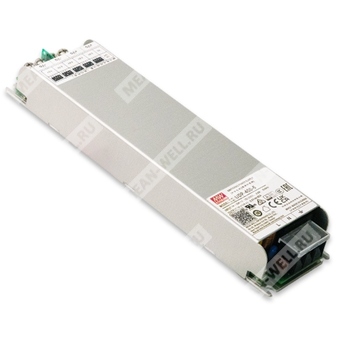

UDP-400-4.6 - импульсный источник питания 400 Вт с активной коррекцией коэффициента мощности и выходным напряжением 4,6 В.
UDP-400-4.6 — это одновыходной AC/DC источник питания для светодиодных систем индикации и табло, выполненный в низкопрофильном корпусе и рассчитанный на питание нагрузки постоянным напряжением 4,6 В.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Работа в полном диапазоне входных напряжений.
- Выдерживает бросок 300 В AC в течение 5 секунд.
- Низкопрофильное исполнение: высота 26 мм.
- Высокий КПД до 92%.
- Встроенная активная коррекция коэффициента мощности.
- Безвентиляторное исполнение, охлаждение за счет естественной конвекции.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Регулировка выходного напряжения с помощью DIP-переключателя.
- Опция резервирования.
- Допустимая высота эксплуатации до 5000 м.
- Конформное покрытие.
- Светодиодный индикатор включения питания.
Назначение
Источник питания предназначен для светодиодных табло, бегущих строк, светодиодных букв, светодиодных видеостен и аналогичных систем отображения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| UDP | Серия источников питания UDP |
| 400 | Номинальная мощность 400 Вт |
| 4.6 | Номинальное выходное напряжение 4,6 В |
Описание
Серия UDP-400 представляет собой решение мощностью 400 Вт для светодиодных систем отображения. Ультранизкопрофильная конструкция позволяет уменьшить габаритную высоту и массу модуля индикации, а также упрощает транспортировку и монтаж. Высокая эффективность и энергосберегающие свойства обеспечивают снижение потерь. Преобразователь пригоден для применения в системах светодиодной рекламы и визуализации.
Параметры
Выход
| Параметр | Значение для UDP-400-4.6 |
|---|---|
| Номинальное выходное напряжение | 4,6 В |
| Номинальный выходной ток | 80 А |
| Диапазон выходного тока | 0–80 А |
| Номинальная выходная мощность | 368 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки напряжения | 4,2–4,6 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузка стабилизации | ±1,0% |
| Время установки и нарастания | 1000 мс при 230 В AC; 1500 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC при полной нагрузке |
| Пусковой ток | 60 А при 230 В AC |
| Ток утечки | < 1,0 мА при 240 В AC |
| Потребляемый ток сети | 2,4 А при 230 В AC |
Защита
| Вид защиты | Уставка / диапазон | Примечание |
|---|---|---|
| Перегрузка | 105–180% от номинальной выходной мощности | Тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Не указано | Тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,0–6,7 В | Для версии 4,6 В |
| Перегрев | Не указано | Тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | от -40 до +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL 62368-1, BS EN/EN62368-1, GB 4943.1, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3,0 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Проводимые помехи | BS EN/EN55032 (CISPR32), GB/T 9254.1, класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), GB/T 9254.1, класс B |
| Гармонические токи | BS EN/EN61000-3-2 (IEC61000-3-2), GB17625.1, класс D |
| Мерцание напряжения | BS EN/EN61000-3-3 (IEC61000-3-3) |
| Электростатический разряд | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный |
| Радиопомехоустойчивость | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 2, 1 кВ |
| Импульсные помехи | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Кондуктивная устойчивость | Уровень 2, 3 В |
| Магнитное поле | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывания на 250 периодов |
Дополнительные параметры
| Параметр | Значение |
|---|---|
| КПД | 90% |
| Диапазон рабочей высоты | до 5000 м |
| Срок наработки на отказ | 1654,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 207,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 200 × 50 × 26 мм |
| Масса | 0,46 кг |
| Упаковка | 30 шт.; 14,8 кг; 0,66 куб. фута |
Монтаж и подключение
Корпус должен устанавливаться на дополнительную алюминиевую пластину или на шкаф с эквивалентными размерами с нижней стороны для соответствия кривой дерейтингa и статическим характеристикам. Рекомендуемая алюминиевая пластина имеет размеры 450 × 450 мм. Для оптимального теплового режима поверхность должна быть плоской и гладкой либо с термопастой, а источник питания должен быть надежно закреплен в центре пластины.
Клеммы входа переменного тока: AC/L, AC/N. Клеммы выхода постоянного тока: +Vo, -Vo. Максимальный момент затяжки для входных клемм — 4–5 кгс·см, для выходных клемм — 6–8 кгс·см.
Функциональные сведения
Выходное напряжение может изменяться DIP-переключателем. Для версии с резервированием предусмотрена параллельная работа двух источников. В режиме параллельного включения максимальная нагрузка не должна превышать номинальную мощность любого из источников питания.
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск относится к линейной и нагрузочной стабилизации.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать статические характеристики.
- Время установки измеряется при первом холодном пуске. Повторное включение/выключение может увеличить время установки.
- Испытание динамической нагрузки должно выполняться при минимальной нагрузке 10%.
- КПД версии с резервированием несколько ниже, чем у стандартной версии, в зависимости от фактического измерения.
- Изделие рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Для высоты эксплуатации более 2000 м требуется снижение температуры окружающей среды на 3,5 °C на 1000 м.
