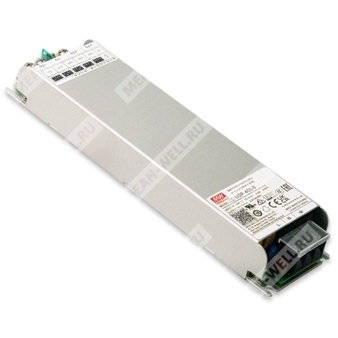

UDP-400-5 - 400-ваттный источник питания с активной коррекцией коэффициента мощности для светодиодных систем.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| UDP | Серия источников питания UDP |
| 400 | Номинальная мощность 400 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Назначение
UDP-400-5 — компактный импульсный источник питания для светодиодных информационных систем и дисплейных панелей. Модель предназначена для питания LED signage display, moving sign, LED channel letter и LED TV wall, а также других систем, где требуется низкопрофильный источник питания с повышенной эффективностью и встроенной коррекцией коэффициента мощности.
Особенности
- Универсальный вход переменного тока широкого диапазона.
- Допустимый кратковременный импульс перенапряжения до 300 В AC в течение 5 секунд.
- Низкопрофильное исполнение: высота 26 мм.
- КПД до 92%.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение естественной конвекцией, без вентилятора.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Регулировка выходного напряжения с помощью DIP-переключателя.
- Опциональная функция резервирования.
- Допустимая высота эксплуатации до 5000 м.
- Покрытие защитным компаундом.
- Светодиодная индикация включения.
Область применения
- Светодиодные рекламные дисплеи.
- Бегущие строки.
- Светодиодные объемные буквы.
- Светодиодные видеостены.
Описание
Серия UDP-400 представляет собой решение класса 400 Вт для питания светодиодных индикаторных и дисплейных систем. Благодаря ультранизкопрофильной конструкции изделие позволяет уменьшить габаритную высоту и массу готового модуля, что упрощает транспортировку и монтаж. Высокая эффективность и энергосберегающие свойства обеспечивают снижение потерь в системе питания. Источник предназначен для применения в светодиодных вывесках, бегущих строках, светодиодных буквенных конструкциях и видеостенах.
Расшифровка ключевых параметров модели UDP-400-5
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 80 А |
| Номинальная выходная мощность | 400 Вт |
| Диапазон регулировки выходного напряжения | 4,6...5,0 В |
| Диапазон настройки через DIP-переключатель | 5,0 / 4,9 / 4,8 / 4,7 / 4,6 В |
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 80 А |
| Диапазон тока | 0...80 А |
| Номинальная мощность | 400 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки напряжения | 4,6...5,0 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузка стабилизации | ±1,0% |
| Время установки, время нарастания | 1000 мс, 100 мс при 230 В AC; 1500 мс, 100 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC, при полной нагрузке |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток утечки | < 1,0 мА при 240 В AC |
| Потребляемый ток сети | 4,8 А при 115 В AC; 2,4 А при 230 В AC |
Защиты
| Параметр | Значение |
|---|
| Перегрузка | 105...180% от номинальной выходной мощности; режим восстановления hiccup после устранения неисправности |
| Короткое замыкание | Режим восстановления hiccup после устранения неисправности |
| Перенапряжение | 5,6...7,5 В |
| Перегрев | Режим восстановления hiccup после устранения неисправности |
Режим работы и условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40...+70 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин. вдоль осей X, Y, Z |
| Максимальная высота эксплуатации | До 5000 м |
Прочие характеристики
| Параметр | Значение |
|---|
| Эффективность | 90% |
| Эффективность | 92% |
| Функция резервирования | Опционально |
| Частота преобразования PFC | 120 кГц |
| Частота PWM | 50...100 кГц |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL 62368-1, BS EN/EN62368-1, GB 4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,0 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), GB/T 9254.1, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), GB/T 9254.1, класс B |
| Гармонические токи | BS EN/EN61000-3-2 (IEC61000-3-2), GB17625.1, класс D |
| Колебание напряжения | BS EN/EN61000-3-3 (IEC61000-3-3) |
| ЭСР | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Устойчивость к ВЧ-излучению | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 2, 1 кВ |
| Импульсные перенапряжения | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимая помехоустойчивость | Уровень 2, 3 В |
| Магнитное поле | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 1654,6 тыс. ч минимум, Telcordia SR-332 (Bellcore); 207,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 200 × 50 × 26 мм |
| Масса | 0,46 кг |
| Упаковка | 30 шт.; 14,8 кг; 0,66 CUFT |
Подключение и конструкция
| Клемма | Назначение |
|---|
| TB1, контакт 1 | AC/L |
| TB1, контакт 2 | AC/N |
| TB1, контакт 3 | Заземление |
| TB2, TB3, TB4, TB5, контакты 4, 5 | +Vo |
| TB2, TB3, TB4, TB5, контакты 6, 7 | -Vo |
Функция резервирования
UDP-400R имеет встроенную функцию резервирования и может подключаться в параллельном режиме двумя блоками. При параллельной работе максимальная нагрузка не должна превышать номинальную мощность любого из источников питания. Если один источник не работает, второй автоматически включается, что предотвращает отказ системы и повышает ее надежность.
Настройка выходного напряжения
| Положение DIP-переключателя | UDP-400-5 | Примечание |
|---|
| Заводская установка | 5,0 В | Фиксированный выход |
| Вариант 2 | 4,9 В | Фиксированный выход |
| Вариант 3 | 4,8 В | Фиксированный выход |
| Вариант 4 | 4,7 В | Фиксированный выход |
| Вариант 5 | 4,6 В | Фиксированный выход |
| Прочие установки | Некорректный режим | Не рекомендуется |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает линейную и нагрузочную стабилизацию.
- При низком входном напряжении может потребоваться снижение нагрузки. Для подробностей следует учитывать статические характеристики.
- Время установки измеряется при холодном первом включении. Включение и выключение источника питания может увеличивать время установки.
- Испытание динамической нагрузки должно выполняться при минимальной нагрузке 10%.
- КПД исполнения R немного ниже, чем у исполнения Blank, в соответствии с фактическим измерением.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Для высот эксплуатации выше 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м.
