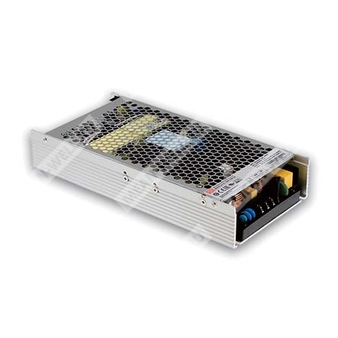

UHP-1000-12 - 1000-Вт низкопрофильный источник питания с коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| UHP | Серия источников питания UHP |
| 1000 | Номинальная мощность 1000 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение
UHP-1000-12 представляет собой одноканальный импульсный источник питания малой высоты 41 мм, предназначенный для промышленной автоматики, систем управления и прочего оборудования, где требуется высокоэффективное питание 12 В постоянного тока.
Особенности
- Низкопрофильное исполнение: высота корпуса 41 мм.
- Конвекционное охлаждение без вентилятора.
- Широкодиапазонный вход 90 ~ 264 В переменного тока или 250 ~ 370 В постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- КПД до 94% для версии 12 В.
- Встроенные защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное дистанционное включение/выключение.
- Сигнал DC-OK.
- Программирование выходного напряжения и тока.
- Устойчивость к вибрации до 5G.
- Соответствие требованиям международных стандартов безопасности.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Измерительное и испытательное оборудование.
- Лазерное оборудование.
- Оборудование для зарядки.
- Бытовая техника.
- Оборудование источников питания PoE, версия 48 В; для UHP-1000-12 этот пункт не относится к конкретному выходному напряжению, но указан в серии.
Описание
Серия UHP-1000 — это источники питания мощностью 1000 Вт с одним выходом и низкопрофильной конструкцией. Вариант UHP-1000-12 имеет выход 12 В и рассчитан на работу от универсальной сети 90 ~ 264 В AC. Серия обеспечивает высокий КПД, работу в широком диапазоне температур без вентиляторного охлаждения и оснащена полным набором защитных функций. Конструктивно изделие ориентировано на интеграцию в промышленное оборудование и может устанавливаться на алюминиевую плиту или в корпус с обеспечением теплового отвода.
Таблица параметров питания
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 80 А |
| Номинальная мощность | 960 Вт |
| Максимальная мощность | 1008 Вт |
| Диапазон регулировки выходного напряжения | 12 ~ 14,4 В |
| Диапазон подстройки напряжения | 50 ~ 120% от номинального значения |
| Диапазон подстройки тока | 20 ~ 100% от номинального тока |
| Пульсации и шум | 150 мВ п-п |
| Точность выходного напряжения | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
Таблица входных параметров
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC |
| Диапазон входного постоянного напряжения | 250 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке | ≥ 0,95 при 230 В AC; ≥ 0,99 при 115 В AC |
| Типичный КПД | 94% |
| Пусковой ток | Холодный старт: 20 А при 115 В AC; 40 А при 230 В AC |
| Типичный ток утечки | < 0,75 мА / 240 В AC |
| Потребляемый ток переменного входа | 10,1 А при 115 В AC; 5,3 А при 230 В AC |
Таблица защит
| Функция защиты | Реализация |
| Перегрузка | Ограничение постоянного тока с задержанным отключением через 3 секунды, восстановление после повторного включения |
| Короткое замыкание | Ограничение постоянного тока с задержанным отключением через 3 секунды, восстановление после повторного включения |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Таблица условий эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Таблица функциональных возможностей
| Параметр | Значение |
| Дистанционное включение/выключение | Есть |
| Сигнал DC-OK | Есть, TTL-уровень |
| Вспомогательное питание | 12 В, 0,5 А, допуск 10%, пульсации 150 мВ п-п |
| Программирование выходного напряжения | Есть, через внешний DC-сигнал |
| Программирование выходного тока | Есть, через внешний DC-сигнал |
Таблица электрической прочности и изоляции
| Параметр | Значение |
| Испытательное напряжение изоляции вход - выход | 3,75 кВ AC |
| Испытательное напряжение изоляции вход - корпус | 2 кВ AC |
| Испытательное напряжение изоляции выход - корпус | 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Таблица электромагнитной совместимости и соответствия стандартам
| Раздел | Стандарт | Уровень |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-6 | 2 кВ линия-линия, 4 кВ линия-земля |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Безопасность | UL62368-1, TUV EN62368-1, BS EN/EN62368-1, EAC TP TC 004 | Одобрено |
Таблица надежности, массы и упаковки
| Параметр | Значение |
| MTBF | 662,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 69,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Масса | 1,74 кг |
| Упаковка | 8 шт. / 14,9 кг / 0,74 CUFT |
Таблица габаритов
| Параметр | Значение |
| Размеры корпуса | 240 × 115 × 41 мм |
| Исполнение корпуса | Case No. 272A |
Таблица клемм и назначений
| Клемма | Назначение |
| TB1, контакт 1 | AC/L |
| TB1, контакт 2 | AC/N |
| TB1, контакт 3 | Заземление |
| TB2, контакты 1, 2, 3 | +V |
| TB3, контакты 4, 5, 6 | -V |
| CN80, контакт 1 | PV |
| CN80, контакт 2 | PV-DIS |
| CN80, контакт 4, 8, 10, 12 | GND (сигнал) |
| CN80, контакт 5 | +12V-AUX |
| CN80, контакт 6 | GND-AUX |
| CN80, контакт 7 | Remote ON-OFF |
| CN80, контакт 9 | DC-OK |
| CN80, контакт 11 | PC |
| CN80, контакт 13 | VCCS |
| CN80, контакт 14 | PC-DIS |
Примечания
- 1. Все параметры, не указанные специально, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- 2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, терминированной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- 3. Допуск включает установочное отклонение, нестабильность по линии и нестабильность по нагрузке.
- 4. При необходимости может потребоваться дерейтинг в зависимости от входного напряжения. Следует проверять дерейтинг-кривую и статические характеристики для более подробной информации.
- 5. Функции PV/PC недоступны, если пользователь не использует внешний сигнал управления.
- 6. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Испытания ЭМС выполнены при монтаже на алюминиевой пластине 360 мм × 360 мм × 1 мм толщиной. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для рекомендаций по выполнению ЭМС-тестов следует обратиться к документации по испытаниям компонентов.
- 7. Рабочая температура окружающей среды 3,5 °C / 1000 м при фан-менее режиме и 5 °C / 1000 м при моделях с вентилятором для высоты эксплуатации выше 2000 м.
Дополнительные сведения по конструкции и монтажу
Для выполнения требований по дерейтинг-кривой и статическим характеристикам источник питания может устанавливаться на алюминиевую плиту или корпус того же размера на нижней стороне либо в составе принудительного воздушного охлаждения. Для оптимизации теплового режима поверхность алюминиевой плиты должна быть ровной и гладкой либо с теплопроводящей смазкой, а изделие должно быть надежно закреплено по центру алюминиевой плиты.
