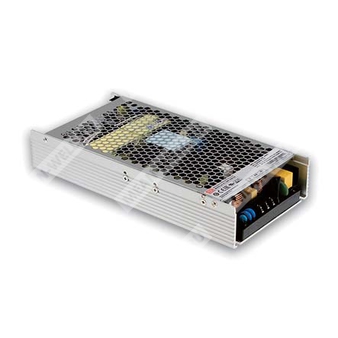

UHP-1000-24 - тонкий одноканальный источник питания 24 В для промышленной автоматики с активным PFC и высокой эффективностью.
Расшифровка партномера
| Обозначение | Расшифровка |
| UHP | Серия ультратонких источников питания Mean Well |
| 1000 | Номинальная мощность 1000 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
UHP-1000-24 представляет собой импульсный источник питания с одним выходом, выполненный в низкопрофильном корпусе высотой 41 мм. Устройство рассчитано на питание промышленной электроники, систем автоматизации и другого оборудования, требующего стабилизированного напряжения 24 В постоянного тока.
Блок питания поддерживает широкий диапазон входного напряжения 90–264 В переменного тока и 250–370 В постоянного тока, оснащён активной коррекцией коэффициента мощности, работает без вентилятора в режиме конвекционного охлаждения и имеет полный набор защит. Для данной серии заявлена высокая эффективность, а также виброустойчивость по уровню 5G.
Особенности
- Тонкий профиль: 41 мм.
- Бескорпусное по вентилятору исполнение с охлаждением конвекцией.
- Универсальный вход 90–264 В AC.
- Активный корректор коэффициента мощности.
- Высокая эффективность до 96%.
- Рабочий температурный диапазон до 70 °C без вентилятора.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Удалённое включение и выключение.
- Сигнал DC-OK.
- Программирование выходного напряжения и выходного тока.
- Вспомогательный источник 12 В.
Применение
- Промышленная автоматика.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Измерительная техника.
- Лазерное оборудование.
- Оборудование для зарядки.
- Бытовая техника.
- Источники питания для PoE-оборудования.
Описание
Серия UHP-1000 представляет собой 1000-ваттные одноканальные источники питания тонкого исполнения с низким профилем. Устройство рассчитано на работу от сети переменного тока 90–264 В и обеспечивает выходные напряжения 12 В, 24 В, 36 В и 48 В. В серии реализована высокая эффективность до 96%, а также работа в диапазоне температур от -30 до +70 °C при естественной конвекции без использования вентилятора. Серия имеет полный комплект защитных функций и соответствует международным требованиям безопасности, включая TUV BS EN/EN62368-1 и UL62368-1.
Расшифровка параметров серии
| Параметр | Значение |
| Серия | UHP-1000 |
| Модель | UHP-1000-24 |
| Выходное напряжение | 24 В |
| Номинальная мощность | 1008 Вт |
| Номинальный ток | 42 А |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 42 А |
| Номинальная мощность | 1008 Вт |
| Диапазон регулировки выходного напряжения | 24–28,8 В |
| Предел регулировки напряжения | 50–120% от номинального выходного напряжения |
| Предел регулировки тока | 20–100% от номинального тока |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC; 1000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 12 мс при 230 В AC; 12 мс при 115 В AC |
| Защита от перегрузки | Константнотоковое ограничение с задержкой отключения через 3 секунды, повторный запуск после повторного включения |
| Защита от короткого замыкания | Константнотоковое ограничение с задержкой отключения через 3 секунды, повторный запуск после повторного включения |
| Защита от перенапряжения | 29–33 В |
| Программирование выходного напряжения | Возможно подачей внешнего напряжения; при включении функции выводы PV и PV-DIS должны быть разомкнуты |
| Программирование выходного тока | Возможно подачей внешнего напряжения; при включении функции выводы VCCS и PC-DIS должны быть разомкнуты |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC |
| Диапазон входного постоянного напряжения | 250–370 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,95 при 230 В AC; не менее 0,99 при 115 В AC, при полной нагрузке |
| КПД | 95% |
| Входной ток | 5,3 А при 230 В AC; 10,1 А при 115 В AC |
| Пусковой ток | Холодный старт: 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
Параметры среды и стойкости
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
| Перегрев | Отключение выхода с автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Удалённое включение и выключение | Вход логического уровня: включение при “Low” 0…0,5 В или при коротком замыкании; выключение при “Hi” 2…5 В или при разомкнутой цепи |
| Вспомогательное питание | 12 В при 0,5 А, допуск 10%, пульсации 150 мВ п-п |
| Сигнал DC-OK | TTL-уровень; включение при 4,5–5,5 В, выключение при -0,1…0,5 В |
| Максимальный ток стока DC-OK | 10 мА |
| Максимальное внешнее напряжение для DC-OK | 5,6 В |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 3,75 кВ AC |
| Испытательное напряжение вход-земля | 2 кВ AC |
| Испытательное напряжение выход-земля | 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC и 25 °C / 70% RH |
ЭМС и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Эмиссия по проводам | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 662,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 69,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 240 × 115 × 41 мм |
| Масса | 1,74 кг |
| Упаковка | 8 шт.; 14,9 кг; 0,74 куб. фута |
Примечания
| № | Содержание |
| 1 | Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться понижение нагрузки. Для детальной зависимости следует использовать графики снижения мощности и статических характеристик. |
| 5 | Функции PV/PC не использовать без активации через соответствующие выводы; в заводском состоянии они отключены перемычками. |
| 6 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; при испытаниях ЭМС требуется монтаж на металлическую пластину 360 мм × 360 мм толщиной 1 мм. |
| 7 | Снижение температуры окружающей среды для моделей с вентилятором: 3,5 °C на каждые 1000 м высоты. Для моделей с вентилятором, работающих выше 2000 м, требуется дополнительное понижение температуры. |
Подключение и механика
| Входной клеммник | TB1 | Назначение: AC/L, AC/N, PE |
| Выходной клеммник | TB2, TB3 | +V и -V |
| Сигнальный разъём | CN80 | PV, PV-DIS, GND, DC-OK, PC, Vccs, PC-DIS, +12V-AUX, GND-AUX, Remote ON-OFF |
| Монтажный момент затяжки | Входной клеммник | 13,8 кгс·см |
| Монтажный момент затяжки | Выходной клеммник | 8 кгс·см |
Обозначение выводов CN80
| Вывод | Функция |
| 1, 3 | PV |
| 2 | PV-DIS |
| 4, 8, 10, 12 | GND (сигнальный) |
| 5 | +12V-AUX |
| 6 | GND-AUX |
| 7 | Remote ON-OFF |
| 9 | DC-OK |
| 11 | PC |
| 13 | Vccs |
| 14 | PC-DIS |
