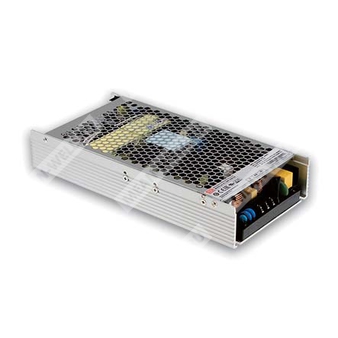

UHP-1000-48 — источник питания 1000 Вт на 48 В постоянного тока для промышленной аппаратуры с активной коррекцией коэффициента мощности.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| UHP | Серия UHP — компактный низкопрофильный источник питания |
| 1000 | Номинальная мощность 1000 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
UHP-1000-48 представляет собой одно-выходной источник питания slim-типа мощностью 1000 Вт с низкопрофильным исполнением 41 мм. Устройство рассчитано на широкий диапазон входного переменного напряжения 90~264 В AC и постоянного 250~370 В DC, оснащено активной коррекцией коэффициента мощности, работает без вентилятора в режиме воздушной конвекции и предназначено для применения в промышленной электронике и системах автоматизации.
Для серии характерны высокий КПД до 96%, полный набор защит, наличие сигнала DC-OK, дистанционного включения/выключения, программирования выходного напряжения и ограничения тока, а также устойчивость к вибрации уровня 5G. Изделие соответствует требованиям безопасности UL62368-1, TUV EN62368-1, BS EN/EN62368-1 и EAC TP TC 004.
Параметры электрические
| Параметр | Значение |
|---|
| Выходное напряжение | 48 В |
| Номинальный ток | 21 А |
| Номинальная мощность | 1008 Вт |
| Мощность при 48 В | 1008 Вт |
| Диапазон регулировки выходного напряжения | 48~57,6 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 300 мВ п-п |
| Время установки и нарастания | 1000 мс, 50 мс при 230 В AC; 1000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 12 мс при 230 В AC; 12 мс при 115 В AC |
| Диапазон регулировки напряжения программированием | 50~120% от номинального выходного напряжения |
| Диапазон программирования тока | 20~100% от номинального тока |
| Постоянная мощность | 105~120% от номинальной выходной мощности |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90~264 В AC / 250~370 В DC |
| Частотный диапазон | 47~63 Гц |
| Коэффициент мощности при полной нагрузке | не менее 0,95 при 230 В AC; не менее 0,99 при 115 В AC |
| КПД | 96% |
| Входной ток | 5,3 А при 230 В AC; 10,1 А при 115 В AC |
| Пусковой ток | холодный старт: 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
Защиты
| Защита | Описание |
|---|
| Перегрузка | Режим ограничения постоянного тока с задержанным отключением через 3 секунды, восстановление после повторного включения |
| Короткое замыкание | Режим ограничения постоянного тока с задержанным отключением через 3 секунды, восстановление после повторного включения |
| Перенапряжение | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30~+70 °C |
| Рабочая влажность | 20~90% RH, без конденсации |
| Температура и влажность хранения | -40~+85 °C, 10~95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0~50 °C) |
| Вибрация | 10~500 Гц, 5G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
| Высота эксплуатации | до 5000 м |
Функциональные возможности
| Параметр | Значение |
|---|
| Дистанционное включение/выключение | Логический уровень «Low» <0~0,5 В или короткое замыкание; «Hi» >2~5 В или разомкнутая цепь |
| Дополнительный источник питания | 12 В при 0,5 А, допуск 10%, пульсации 150 мВ п-п |
| Сигнал DC-OK | TTL-уровень; PSU включён = 4,5~5,5 В; PSU выключен = -0,1~0,5 В |
| Максимальный входной уровень для DC-OK | 5,6 В |
| Максимальный ток стока для DC-OK | 10 мА |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV EN62368-1, BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B по проводимым и излучаемым помехам; BS EN/EN61000-3-2 Class A; BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 3 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные перенапряжения | 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимые помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Наработка на отказ, масса и габариты
| Параметр | Значение |
|---|
| MTBF | 662,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 69,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 240 × 115 × 41 мм |
| Масса | 1,74 кг |
| Упаковка | 8 шт. / 14,9 кг / 0,74 CUFT |
Терминалы и разъёмы
| Терминал | Назначение | Описание |
|---|
| TB1 | Вход AC | 1 — AC/L; 2 — AC/N; 3 — PE |
| TB2, TB3 | Выход DC | 1,2,3 — +V; 4,5,6 — -V |
| CN80, pin 1/2 | Программирование выходного напряжения | PV / PV-DIS |
| CN80, pin 11/12 | Программирование выходного тока | PC / GND-signal |
| CN80, pin 7/8 | Дистанционное включение/выключение | Remote ON-OFF / GND-signal |
| CN80, pin 9/10 | Сигнал DC-OK | DC-OK / GND-signal |
| CN80, pin 13/14 | Питание и отключение программирования тока | Vccs / PC-DIS |
| CN80, pin 5/6 | Вспомогательное питание | +12V-AUX / GND-AUX |
Примечания
- Все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются полосой 20 МГц, используя витую пару длиной 12 дюймов с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
- Для работы при низком входном напряжении может потребоваться снижение нагрузки; см. кривые дерейтирования и статические характеристики.
- Функции PV/PC не следует использовать без необходимости; если они не применяются, соответствующие цепи должны быть замкнуты согласно схеме подключения.
- При использовании функций программирования необходимо размыкать соответствующие перемычки, иначе выход источника питания будет отсутствовать.
- Блок питания рассматривается как компонент, предназначенный для установки в конечное изделие; для ЭМС-испытаний он монтируется на металлической пластине 360×360 мм толщиной 1 мм.
- Температурный диапазон дерейтирования: 3,5 °C/1000 м при работе с вентилятором, 5 °C/1000 м при работе без вентилятора для моделей с высотой эксплуатации выше 2000 м.
Описание серии
Серия UHP-1000 — это компактные одно-выходные источники питания мощностью 1000 Вт с тонким корпусом и низким профилем 41 мм. Модели серии поддерживают широкий диапазон входа 90~264 В AC, доступны с выходными напряжениями 12 В, 24 В, 36 В и 48 В. Благодаря КПД до 96% устройство способно работать в диапазоне температур от -30 до +70 °C при естественной конвекции без вентилятора. Серия оснащена полным набором защитных функций и рассчитана на применение в промышленной автоматике, системах управления, измерительной технике и другом оборудовании.
Области применения
- Промышленные машины автоматизации
- Системы промышленного управления
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Измерительная и испытательная техника
- Лазерное оборудование
- Оборудование для зарядки
- Бытовая техника
- Источник питания для PoE-оборудования, для версии 48 В: диапазон выходного напряжения постоянного тока 48~57,6 В
Конструктивные данные
Корпус источника питания имеет размеры 240 × 115 × 41 мм. Для монтажа предусмотрено крепление на алюминиевую пластину либо на корпус аналогичного размера, а также вариант с принудительным воздушным охлаждением. Для оптимальной теплопередачи требуется ровная и гладкая поверхность или применение термопасты. Устройство должно быть прочно закреплено в центре алюминиевой пластины. Рекомендуемый способ установки приведён в монтажной схеме серии.
Дополнительные сведения
Частота преобразования: PWM — 55 кГц, PFC — 70 кГц. Схема содержит EMI-фильтр, выпрямитель, PFC-цепь, узел коммутации, фильтрацию выхода, защиту от перегрузки, перенапряжения и перегрева, а также функцию дистанционного управления и сигнал DC-OK.
