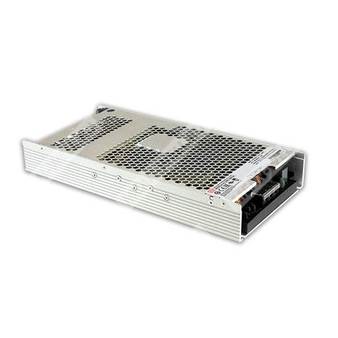

UHP-1500-115 - импульсный источник питания 1500 Вт с выходным напряжением 115 В для промышленного применения.
Области применения
- Промышленная автоматизация
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные измерительные приборы, аппаратура и устройства
- Измерительное и испытательное оборудование
- Лазерные установки
- Оборудование для зарядки
- Централизованные системы постоянного тока для освещения
Краткое описание
UHP-1500-115 относится к серии UHP-1500-HV и представляет собой тонкий одновыходной источник питания мощностью 1500 Вт с низкопрофильным исполнением 1U и высотой 41 мм.
Устройство рассчитано на широкий диапазон входного напряжения 90~264 В переменного тока и поддерживает высокоэффективную работу до 95,5%.
Конструкция выполнена с кондуктивным охлаждением и допускает работу без вентилятора в диапазоне температур от -30 до +70 °C при конвекционном охлаждении.
Источник питания оснащён встроенным активным корректором коэффициента мощности, полным набором защит, сигналами дистанционного управления и индикации, а также возможностью программирования выходного напряжения и тока.
Изделие соответствует требованиям безопасности UL62368-1, TUV BS EN/EN62368-1 и EAC TP TC 004.
Расшифровка партномера
| Обозначение |
Расшифровка |
| UHP |
Серия источников питания Mean Well UHP |
| 1500 |
Номинальная мощность 1500 Вт |
| 115 |
Номинальное выходное напряжение 115 В |
Основные особенности
- Выходное напряжение высокого уровня: 115 В, 230 В, 380 В в зависимости от модификации серии
- Безвентиляторная и кондуктивно-охлаждаемая конструкция
- Низкопрофильное исполнение 1U, высота 41 мм
- Встроенная функция активного PFC
- Вспомогательное питание постоянного тока 12 В / 0,4 А
- Программирование выходного напряжения и уровня постоянного тока (PV/PC)
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева
- Встроенное дистанционное включение/выключение и сигнал DC OK
- Работа на высоте до 2000 м для версии E
- Светодиодный индикатор включения
- Опциональные интерфейсы PMBus или CANBus
- Пятилетний срок гарантии в документе указан, в данном описании не приводится
Выходные параметры
| Параметр |
Значение |
| Модель |
UHP-1500-115 |
| Выходное напряжение постоянного тока |
115 В |
| Номинальный ток |
13,05 А |
| Номинальная мощность |
1500,75 Вт |
| Диапазон регулировки выходного напряжения |
90~138 В |
| Полный диапазон мощности |
115~138 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Пульсации и шум |
1150 мВ п-п |
| Настройка, время нарастания |
1800 мс, 60 мс при 230 В AC на полной нагрузке |
| Время удержания |
16 мс при 230 В AC и 75% нагрузки; 10 мс при 230 В AC на полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90~264 В AC, 250~370 В DC |
| Диапазон частоты сети |
47~63 Гц |
| Коэффициент мощности |
PF ≥ 0,95 при 230 В AC и полной нагрузке |
| КПД |
95% |
| Пусковой ток |
60 А при 230 В AC, холодный старт |
| Потребляемый ток |
8 А при 230 В AC |
| Ток утечки |
<0,75 мА / 240 В AC |
Защиты
| Вид защиты |
Поведение |
| Перегрузка |
Ограничение постоянным током; отключение через 2~5 с, восстановление после повторного включения |
| Короткое замыкание |
Ограничение постоянным током; отключение через 2~5 с, восстановление после повторного включения |
| Перенапряжение |
428~460 В; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Функция |
Описание |
| Дистанционное включение/выключение |
Power ON: короткое замыкание; Power OFF: разомкнутая цепь |
| Вспомогательное питание |
12 В ±10%, 0,4 А, пульсации 150 мВ п-п |
| Сигнал DC OK |
TTL-уровень; PSU turn on = 4,4~5,5 В; PSU turn off = -0,5~0,5 В |
| Программирование выходного напряжения (PV) |
50~120% от номинального выходного напряжения |
| Программирование постоянного тока (PC) |
20~100% от номинального тока |
| PMBus |
Поддержка PMBus Rev. 1.1, скорость шины до 100 кГц |
| CANBus |
Опционально, в составе модификаций с интерфейсом связи |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30~+70 °C |
| Рабочая влажность |
20~90% RH, без конденсации |
| Температура хранения |
-40~+85 °C |
| Влажность хранения |
10~95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0~50 °C) |
| Вибрация |
10~500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации |
До 2000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Категория перенапряжения |
OVC III |
| Испытательное напряжение |
I/P-O/P: 6 кВ DC; I/P-FG: 4 кВ DC; O/P-FG: 4 кВ DC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС: помехоэмиссия
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
---- |
ЭМС: помехоустойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| ЭСР |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение |
BS EN/EN61000-4-3 |
Уровень 3 |
| EFT / Burst |
BS EN/EN61000-4-4 |
Уровень 3 |
| Импульсные помехи |
BS EN/EN61000-6-2 |
2 кВ линия-линия, 4 кВ линия-земля |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3 |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
597,3 тыс. ч. минимум, Telcordia SR-332 (Bellcore); 63,3 тыс. ч. минимум, MIL-HDBK-217F (25 °C) |
| Габариты |
290 × 140 × 41 мм (Д × Ш × В) |
| Масса |
2,51 кг |
| Упаковка |
6 шт. / 16,06 кг / 0,91 куб. фута |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтинга.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнялись при монтаже на металлической пластине 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- См. кривую дерейтинга.
Краткие сведения по модификации E
| Параметр |
Значение |
| Выходное напряжение по умолчанию |
115 В |
| Номинальный ток |
13,05 А |
| Диапазон полного выходного режима |
115~138 В |
| Номинальная мощность |
1500,75 Вт |
| Настройка выходного напряжения |
Встроенным потенциометром SVR |
