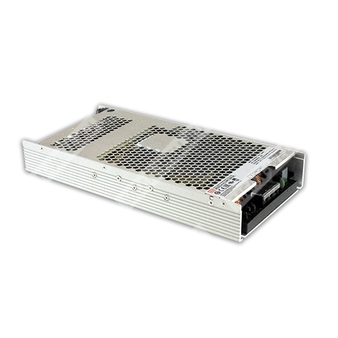

UHP-1500-230 - источник питания 1500 Вт с выходным напряжением 230 В для промышленного применения.
Назначение и краткое описание
UHP-1500-230 — это одновыходный компактный источник питания мощностью 1500 Вт с низкопрофильным исполнением 1U (41 мм), предназначенный для промышленных систем, измерительной техники, зарядного оборудования, лазерных установок и DC-централизованных шин. Модель относится к серии UHP-1500-HV и выполнена в варианте с выходным напряжением 230 В.
Серия работает от универсальной сети 90–264 В переменного тока и 250–370 В постоянного тока, обеспечивает высокий КПД до 95,5%, рассчитана на работу без вентилятора при конвекционном охлаждении в широком диапазоне температур от -30 до +70 °C. Источник поддерживает встроенную активную коррекцию коэффициента мощности, функции дистанционного включения/выключения, сигнал DC-OK, а также защиту от короткого замыкания, перегрузки, перенапряжения и перегрева.
Области применения
- Промышленное автоматическое оборудование
- Промышленные системы управления
- Электромеханическое оборудование
- Электронные приборы, оборудование и аппаратура
- Измерительные и испытательные приборы
- Лазерное оборудование
- Зарядное оборудование
- DC-централизованные шины, включая системы освещения
Особенности
- Выходное напряжение 230 В
- Безвентиляторное исполнение с конвекционным охлаждением
- Низкий профиль 1U, высота 41 мм
- Встроенная активная коррекция коэффициента мощности
- Вспомогательное питание 12 В / 0,4 А
- Программирование выходного напряжения и уровня постоянного тока (PV/PC)
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Встроенное дистанционное управление ON/OFF и сигнал DC-OK
- Работа на высоте до 2000 м для исполнения E; для Blank/PM/CAN — также по примечанию к высоте
- Светодиодная индикация включения
- Опциональные интерфейсы PMBus или CANBus
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| UHP |
Серия источников питания |
| 1500 |
Номинальная мощность 1500 Вт |
| 230 |
Номинальное выходное напряжение 230 В |
| Тип исполнения |
Blank / PM / CAN — с программированием PV/PC; E — 380 В без PV/PC |
Основные параметры
| Параметр |
Значение |
| Модель |
UHP-1500-230 |
| Выходное напряжение по умолчанию |
230 В |
| Номинальный выходной ток |
6,52 А |
| Максимальная выходная мощность |
1500 Вт |
| Диапазон регулировки выходного напряжения |
216–260 В |
| Полный диапазон мощности при регулировке |
216–260 В |
| Напряжение при полной мощности |
216–260 В |
Выход
| Параметр |
Значение |
| Номинальное напряжение |
230 В |
| Номинальный ток |
6,52 А |
| Мощность при заводской настройке |
1500 Вт |
| Диапазон подстройки напряжения |
216–260 В |
| Погрешность установки напряжения |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Пульсации и шум |
2300 мВ п-п |
| Время установки и нарастания |
1800 мс, 60 мс при 230 В и полной нагрузке |
| Время удержания |
16 мс при 230 В и 75% нагрузки; 10 мс при 230 В и полной нагрузке |
| Максимальный ток в режиме перегрузки |
105–125% от номинальной выходной мощности |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
90–264 В AC |
| Диапазон входного напряжения постоянного тока |
250–370 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,95 при 230 В AC и полной нагрузке |
| КПД |
95,5% |
| Пусковой ток |
60 А при 230 В AC, холодный старт |
| Входной ток |
8 А при 230 В AC |
| Ток утечки |
<0,75 мА при 240 В AC |
Защиты
| Вид защиты |
Описание |
| От короткого замыкания |
Ограничение постоянным током, затем отключение с последующим включением после повторной подачи питания |
| От перегрузки |
Ограничение постоянным током; отключение через 2–5 с, восстановление после повторной подачи питания |
| От перенапряжения |
428–460 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| От перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Функция |
Характеристика |
| Дистанционное включение/выключение |
Power ON: короткое замыкание; Power OFF: разомкнутая цепь |
| Сигнал DC-OK |
TTL-уровень; выход включен при 4,4–5,5 В, выключен при -0,5…0,5 В |
| Вспомогательное питание |
12 В DC / 0,4 А |
| Программирование выходного напряжения |
50–120% от номинального выходного напряжения |
| Программирование уровня постоянного тока |
20–100% от номинального тока |
| Интерфейсы |
PMBus или CANBus, опционально |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Категория перенапряжения |
OVC III |
| Испытательное напряжение |
Вход–выход: 6 кВ DC; вход–земля: 4 кВ DC; выход–земля: 4 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость: помехоэмиссия
| Параметр |
Стандарт |
Уровень / примечание |
| Проведённые помехи |
BS EN/EN55032 (CISPR32) |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Гармонические токи |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
— |
Электромагнитная совместимость: помехоустойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3 |
| Быстрые переходные процессы / всплески |
BS EN/EN61000-4-4 |
Уровень 3 |
| Импульсные помехи |
BS EN/EN61000-4-5 |
2 кВ линия-линия, 4 кВ линия-земля |
| Кондуктивные помехи |
BS EN/EN61000-4-6 |
Уровень 3 |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
MTBF
| Методика |
Значение |
| Telcordia SR-332 (Bellcore) |
597,3 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) |
63,3 тыс. ч минимум |
Габариты и масса
| Параметр |
Значение |
| Габариты |
290 × 140 × 41 мм |
| Масса |
2,51 кг |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
6 шт. |
| Масса упаковки |
16,06 кг |
| Объём упаковки |
0,91 CUFT |
Подключение и механическое исполнение
| Узел |
Исполнение |
| Входная клеммная колодка |
TB1, разъём DG58S |
| Выходная клеммная колодка |
TB2, TB3, разъём HS455A |
| Контроллерный разъём для E-исполнения |
CN82, HRS DF11-04DP-2DS или эквивалент |
| Контроллерный разъём для Blank/PM/CAN |
CN71, HRS DF11-04DP-2DS или эквивалент; CN77, HRS DF11-08DP-2DS или эквивалент |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключённой к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует использовать кривую дерейтирования.
- Источник питания рассматривается как компонент для встраивания в конечное изделие; при проведении ЭМС-испытаний он монтировался на металлическую пластину 720 × 360 мм толщиной 1 мм.
- Для исполнения E рабочая высота до 2000 м; для исполнения Blank/PM/CAN понижение температурной нагрузки составляет 3,5 °C/1000 м при безвентиляторном режиме и 5 °C/1000 м при модели с вентилятором для высот выше 2000 м.
- Смещение рабочих характеристик при повышении температуры следует определять по кривой дерейтирования.
Дополнительная информация по монтажу: для обеспечения теплового режима источник должен устанавливаться на алюминиевую пластину или корпус сопоставимого размера на нижней стороне. Поверхность должна быть ровной и гладкой, допускается нанесение термопасты. Устройство следует монтировать по центру пластины. Для варианта с принудительным обдувом в документе указан воздушный поток 40 CFM.
