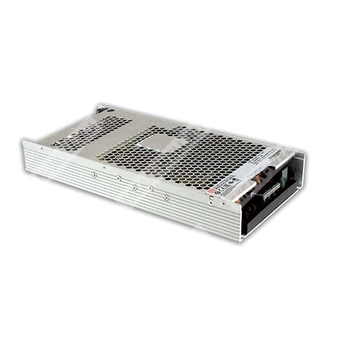

UHP-1500-24 - компактный источник питания 24 В мощностью 1500 Вт для промышленного применения.
Назначение и общее описание
UHP-1500-24 представляет собой одноканальный импульсный источник питания slim-типа с низкопрофильным исполнением высотой 41 мм. Модель рассчитана на выходное напряжение 24 В и относится к серии UHP-1500, предназначенной для промышленной автоматизации, систем управления, испытательного оборудования, измерительной аппаратуры, лазерных установок, зарядных решений, бытовой техники и оборудования PoE.
Блок питания выполнен по схеме с широкодиапазонным входом 90...264 В переменного тока и 250...370 В постоянного тока, оснащён активной коррекцией коэффициента мощности, работает без вентилятора с охлаждением за счёт конвекции и/или теплопередачи через монтажную поверхность, а также поддерживает функции удалённого включения, сигнал DC-OK и программирование выходного напряжения и тока. Серия рассчитана на работу в промышленной среде при повышенных требованиях к надёжности, вибростойкости и электромагнитной совместимости.
Расшифровка партномера
| Обозначение | Расшифровка |
| UHP | Серия источников питания UHP |
| 1500 | Номинальная мощность 1500 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Области применения
- Промышленные машины автоматизации
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Измерительные и испытательные приборы
- Лазерное оборудование
- Зарядное оборудование
- Бытовые приборы
- Источник питания для PoE, для моделей 48 В; для 24 В модели данный пункт относится к семейству серии
Особенности
- Низкопрофильное исполнение: 41 мм
- Безвентиляторное, кондуктивно-конвекционное охлаждение
- Встроенная активная коррекция коэффициента мощности
- Рабочая температура: от -30 до +70 °C
- Программируемое выходное напряжение и уровень стабилизации тока
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Встроенное дистанционное управление включением/выключением
- Сигнал DC-OK
- Допустимая высота эксплуатации до 5000 м
- Светодиодный индикатор включения
- Опциональная поддержка протоколов PMBus или CANBus
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 62,5 А |
| Номинальная мощность | 1500 Вт |
| Пиковая/предельная мощность по таблице | 1512 Вт |
| Диапазон регулировки выходного напряжения | 24...28,8 В |
| Диапазон программирования выходного напряжения | 50...120% от номинального выходного напряжения |
| Диапазон программирования постоянного тока | 20...100% от номинального тока |
| Пульсации и шум | 240 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...264 В AC |
| Диапазон входного напряжения постоянного тока | 250...370 В DC |
| Частота сети | 47...63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,95 при 230 В AC; PF ≥ 0,99 при 115 В AC, при полной нагрузке |
| КПД, тип. | 95% |
| Пусковой ток, тип. | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток потребления AC, тип. | 11 А при 115 В AC; 8 А при 230 В AC |
| Удержание при пропадании сети, тип. | 16 мс при 230 В AC и 75% нагрузки; 10 мс при 230 В AC и полной нагрузке; 16 мс при 115 В AC и 75% нагрузки; 10 мс при 115 В AC и полной нагрузке |
| Время установки и нарастания, тип. | 1800 мс, 60 мс при 230 В AC; 1800 мс, 60 мс при 115 В AC, при полной нагрузке |
| Ток утечки | <0,75 мА / 240 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное напряжение | 24 В DC |
| Номинальный ток | 62,5 А |
| Диапазон регулировки напряжения штатным потенциометром | 24...28,8 В |
| Диапазон напряжения программирования PV | 24...28,8 В соответствует 100...120% по графику |
| Диапазон тока программирования PC | 20...100% от номинального тока |
| Допустимая регулировка напряжения внешним сигналом | 50...120% от номинального выходного напряжения |
| Допустимая регулировка тока внешним сигналом | 20...100% от номинального тока |
| Ток в режиме перегрузки | 105...125% от номинального тока |
| Защита от короткого замыкания | Режим ограничения постоянного тока, отключение выхода через 5 с, повторное включение для восстановления |
| Порог отключения при низком выходном напряжении | Отключение при падении O/P ниже 80% от Vset в течение 5 с |
| Защита от перенапряжения | 30...35 В |
| Сигнал DC-OK | TTL-уровень |
Функциональные параметры
| Параметр | Значение |
| Удалённое включение/выключение | Да, через сухой контакт или уровень на разъёме CN71 |
| Состояние включено | Короткое замыкание между Remote ON-OFF и +12V-AUX |
| Состояние выключено | Разрыв цепи |
| Напряжение вспомогательного источника | 12 В DC |
| Ток вспомогательного источника | 0,4 А |
| Допуск вспомогательного источника | ±10% |
| Пульсации вспомогательного источника | 150 мВ п-п |
| Максимальный ток стока DC-OK | 10 мА |
| Максимальное внешнее напряжение для DC-OK | 5,6 В |
| Интерфейс связи | PMBus Rev. 1.1, скорость до 100 кГц |
| Опциональный интерфейс | CANBus |
Экологические и эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 5G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
| Дерейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора выше 2000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, DEKRA BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции вход-выход | 3,75 кВ AC |
| Испытательное напряжение изоляции вход-корпус | 2 кВ AC |
| Испытательное напряжение изоляции выход-корпус | 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | Класс B |
| Эмиссия по излучаемым помехам | Класс A |
| Гармонические составляющие тока | Класс A |
| Мигание напряжения | ---------- |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемая помехоустойчивость | Уровень 3 |
| Быстрые переходные процессы / импульсные помехи | Уровень 3 |
| Импульсный помехоустойчивый тест | 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимая помехоустойчивость | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 535,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 56,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 290 × 140 × 41 мм |
| Масса | 2,51 кг |
| Упаковка | 6 шт.; 15,15 кг; 0,86 CUFT |
Подключение и конструктив
| Узел | Назначение |
| Входная клеммная колодка TB1 | AC/L, AC/N, защитное заземление |
| Выходная клеммная колодка TB2 | +V |
| Выходная клеммная колодка TB3 | -V |
| Разъём CN71 | PV, PC, GND(signal), Remote ON-OFF, DC-OK, +12V-AUX, GND-AUX, SDA/CANH, SCL/CANL |
| Настройка адреса | DIP SW A0, A1, A2 для PMBus / CANBus |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтингa и статические характеристики.
- Функции PV/PC применяются, когда пользователь не использует SVR.
- Выход отключается после того, как O/P voltage становится ниже 80% от Vset в течение 5 с; для восстановления требуется повторное включение питания.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания EMC выполнялись при монтаже на металлической пластине 720 × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно подтверждено на соответствие EMC.
- Для моделей без вентилятора дерейтинг температуры окружающей среды при высоте более 2000 м составляет 3,5 °C/1000 м; для моделей с вентилятором — 5 °C/1000 м.
- Операционный температурный дерейтинг по высоте: выше 2000 м требуется учёт дополнительных ограничений.
Для достижения заявленных характеристик по дерейтингу и статическим характеристикам серия UHP-1500 должна быть установлена на алюминиевую пластину или в шкаф эквивалентного размера; монтажная поверхность должна быть ровной и гладкой, допускается применение теплопроводящей смазки. Блок питания должен быть жёстко закреплён по центру тепловой плиты. При необходимости допускается использование дополнительного вентилятора с указанной в документации схемой обдува.
