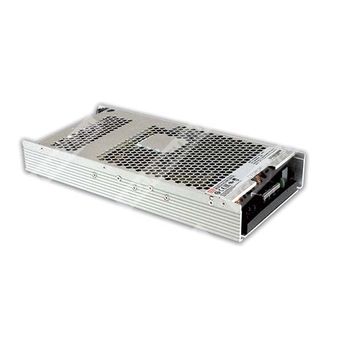

UHP-1500-48 - компактный 48-вольтовый источник питания мощностью 1500 Вт с коррекцией коэффициента мощности и программируемыми выходными параметрами.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| UHP | Серия источников питания UHP |
| 1500 | Номинальная мощность 1500 Вт |
| 48 | Выходное напряжение 48 В |
Назначение и общая характеристика
UHP-1500-48 — это одно выходной низкопрофильный источник питания промышленного назначения мощностью 1500 Вт с кондуктивным охлаждением, активной коррекцией коэффициента мощности и широким диапазоном входного напряжения 90–264 В переменного тока. Модель рассчитана на выход 48 В и предназначена для применения в промышленной автоматике, системах управления, измерительном оборудовании, зарядных устройствах, лазерных установках, электрооборудовании и других нагрузках, требующих высокой удельной мощности и стабильности параметров.
Серия выполнена в корпусе высотой 41 мм, поддерживает работу без вентилятора при конвекции, имеет программируемое выходное напряжение и уровень ограничения тока, встроенные функции удаленного включения/выключения, сигнал DC-OK и опциональные интерфейсы PMBus или CANBus.
Области применения
- Промышленное автоматическое оборудование
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные измерительные приборы, оборудование и аппаратура
- Испытательные и измерительные средства
- Лазерные системы и оборудование
- Зарядное оборудование
- Бытовая техника
- Источник питания оборудования PoE, 48 В модель: диапазон выходного постоянного напряжения 48–57,6 В
Особенности
- Компактный низкопрофильный корпус высотой 41 мм
- Бесвентиляторное и кондуктивно охлаждаемое исполнение
- Встроенная активная коррекция коэффициента мощности
- Рабочая температура от -30 до +70 °C
- Программируемые выходное напряжение и уровень ограничения тока
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Встроенное дистанционное управление ON-OFF
- Активный сигнал DC-OK
- Рабочая высота до 5000 м
- Светодиодная индикация наличия питания
- Опциональная поддержка PMBus или CANBus
Описание
Серия UHP-1500 представляет собой источник питания мощностью 1500 Вт с одним выходом и низкопрофильным исполнением. Устройство рассчитано на входное питание 90–264 В AC и формирует выходные линии 24 В и 48 В. Для модели UHP-1500-48 номинальное выходное напряжение составляет 48 В. Серия обеспечивает высокий КПД до 96% и рассчитана на работу в диапазоне температур от -30 до +70 °C при воздушной конвекции без вентилятора. Конструкция предусматривает полный набор защитных функций и стойкость к вибрации 5G. Изделие соответствует требованиям безопасности TUV BS EN/EN62368-1 и UL62368-1, что делает его пригодным для интеграции в промышленное и электронное оборудование.
Параметры модели UHP-1500-48
| Параметр | Значение |
|---|
| Выходное напряжение | 48 В |
| Номинальный ток | 31,5 А |
| Номинальная мощность | 1500 Вт |
| Максимальная мощность | 1512 Вт |
| Диапазон регулировки выходного напряжения | 48–57,6 В |
| Пульсации и шум | 350 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| КПД | 96% |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 48 В |
| Номинальный ток | 31,5 А |
| Номинальная мощность | 1500 Вт |
| Максимальная мощность | 1512 Вт |
| Диапазон регулировки напряжения | 48–57,6 В |
| Регулировка напряжения | С помощью встроенного подстроечного резистора, SVR |
| Пульсации и шум | 350 мВ п-п |
| Допуск напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Программирование выходного напряжения | 50–120% от номинального выходного напряжения |
| Программирование выходного тока | 20–100% от номинального тока |
| Защита от перегрузки | 105–125% от номинального тока |
| Защита от короткого замыкания | Ограничение постоянного тока, отключение выхода через 5 с, восстановление после повторного включения |
| Защита от перенапряжения | 60–67 В |
| Режим ограничения тока | Постояннотоковое ограничение |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В AC |
| Диапазон входного постоянного напряжения | 250–370 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 230 В AC, PF ≥ 0,99 при 115 В AC, при полной нагрузке |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный пуск |
| Потребляемый входной ток | 11 А при 115 В AC; 8 А при 230 В AC |
| Время запуска, нарастания | 1800 мс, 60 мс при 230 В AC; 1800 мс, 60 мс при 115 В AC |
| Время удержания | 16 мс при 230 В AC и 75% нагрузки; 10 мс при 230 В AC и полной нагрузке; 16 мс при 115 В AC и 75% нагрузки; 10 мс при 115 В AC и полной нагрузке |
| Потребление тока AC | 11 А / 115 В AC, 8 А / 230 В AC |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Функции
| Параметр | Значение |
|---|
| Удаленное включение/выключение | Пуск: короткое замыкание; выключение: разрыв цепи |
| Сигнал DC-OK | TTL-уровень; выход высокого уровня 4,4–5,5 В, низкого уровня -0,5…0,5 В |
| Максимальный ток стока DC-OK | 10 мА |
| Максимальное внешнее напряжение DC-OK | 5,6 В |
| Вспомогательное питание | 12 В при 0,4 А, допуск ±10%, пульсации 150 мВ п-п |
| Интерфейс связи | PMBus Rev. 1.1, скорость шины до 100 кГц |
| Опциональный протокол | PMBus или CANBus |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, DEKRA BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс A |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух, уровень 2: 4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3, уровень 3 |
| EFT/Burst | BS EN/EN61000-4-4, уровень 3 |
| Скачки напряжения | 2 кВ линия-линия, 4 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Надежность, масса, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 535,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 56,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 290 × 140 × 41 мм |
| Масса | 2,51 кг |
| Упаковка | 6 шт. / 15,15 кг / 0,86 CUFT |
Обозначение выводов и интерфейсов
| Номер контакта | Функция | Описание |
|---|
| 1 | PV | Вход для программирования выходного напряжения. Сигнал не изолирован, относительно GND(signal). |
| 2 | PC | Вход для программирования уровня постоянного тока. Сигнал не изолирован, относительно GND(signal). |
| 3, 4 | GND(signal) | Отрицательный сигнальный вывод. Для PMBus — линия данных интерфейса PMBus. Для CANBus — линия данных интерфейса CANBus. |
| 5 | Remote ON-OFF | Управление включением/выключением через сухой контакт между Remote ON-OFF и 12V-AUX. |
| 6 | DC-OK | TTL-сигнал состояния выхода. Изолированный относительно GND-AUX. |
| 7, 8 | +12V-AUX | Вспомогательный выход 10,6–13,2 В относительно GND-AUX, максимальный ток нагрузки 0,4 А. |
| 9, 10 | GND-AUX | Общий вывод вспомогательного питания. Сигнальная цепь изолирована от выходных клемм +V и -V. |
| 11 | SDA / CANH | Для PMBus — последовательные данные. Для CANBus — линия данных CANBus. |
| 12 | SCL / CANL | Для PMBus — последовательные тактовые импульсы. Для CANBus — линия данных CANBus. |
Разъемы и клеммы
| Обозначение | Назначение |
|---|
| TB1 | Вход переменного тока |
| TB2 | Выход постоянного тока +V |
| TB3 | Выход постоянного тока -V |
| CN71 | Контрольный разъем |
| DIP SW | Переключатель адреса PMBus / CANBus |
| SVR | Подстроечный резистор регулировки напряжения |
Примечания
- Если параметры не оговорены отдельно, измерения выполнены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтирования и статические характеристики.
- Функции PV/PC применяются, если пользователь не использует SVR.
- Выход отключается, если напряжение O/P падает ниже менее 80% от Vset в течение 5 с; для восстановления требуется повторное включение питания.
- Источники питания серии рассматриваются как компоненты, устанавливаемые в конечное оборудование. Испытания ЭМС проводились при монтаже на металлической пластине 720 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие ЭМС-директивам.
- Температурное снижение допустимой нагрузки составляет 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
Монтаж и теплоотвод
Для выполнения кривых дерейтирования и статических характеристик серия UHP-1500 должна устанавливаться на алюминиевую пластину или корпус эквивалентного размера на нижней стороне. Рекомендуемая алюминиевая пластина имеет размеры 450 × 450 мм. Поверхность должна быть ровной и гладкой, либо покрыта теплопроводящей смазкой. Источник питания должен быть жестко закреплен в центре пластины. При необходимости допускается применение принудительного воздушного охлаждения с указанным в документации потоком воздуха 40 CFM.
