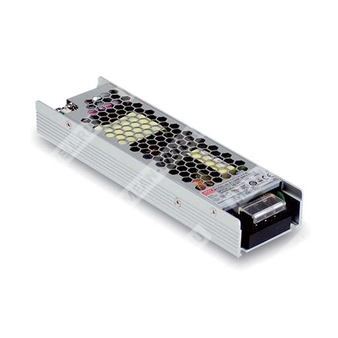

UHP-200-12
UHP-200-12 - компактный источник питания 200 Вт на 12 В для промышленной автоматики и электронного оборудования.
Назначение и описание
Серия UHP-200 представляет собой одновыходные импульсные источники питания малой высоты с низкопрофильным исполнением 26 мм. Модель UHP-200-12 рассчитана на выходное напряжение 12 В и принадлежит к линейке 200-ваттных решений с естественным охлаждением без вентилятора. Источник предназначен для применения в промышленной автоматике, системах управления, электротехническом и электронном оборудовании, измерительной аппаратуре, бытовой технике, LED-приложениях и источниках питания для PoE-оборудования (для 55 В версии серии).
Устройство работает от универсального входа 90–264 В AC и 127–370 В DC, оснащено активной коррекцией коэффициента мощности, имеет полный набор защит, допускает конвекционное охлаждение и рассчитано на эксплуатацию в широком температурном диапазоне. Конструкция предусматривает возможность монтажа на дополнительную алюминиевую пластину для обеспечения требуемых тепловых режимов.
Расшифровка партномера
| Фрагмент обозначения | Значение |
|---|---|
| UHP | Серия ультратонких источников питания Mean Well |
| 200 | Номинальная мощность 200 Вт |
| 12 | Выходное напряжение 12 В |
Области применения
- Промышленное автоматизированное оборудование
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
- Бытовые приборы
- Светодиодные системы индикации и отображения
- Источники питания для PoE-оборудования, в зависимости от исполнения серии
Ключевые особенности
- Низкопрофильное исполнение, высота корпуса 26 мм
- Одновыходная схема
- Естественное охлаждение без вентилятора
- Работа от широкого диапазона входного напряжения 90–264 В AC
- Активная коррекция коэффициента мощности
- Устойчивость к импульсному перенапряжению входа 300 В AC в течение 5 секунд
- Диапазон рабочей температуры от -30 до +70 °C
- Полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева
- Наличие светодиодного индикатора включения питания
- Поддержка сигнала DC OK и функции резервирования в исполнении R
- Соответствие международным требованиям безопасности и EMC
Основные технические параметры
Выход
| Параметр | Значение |
|---|---|
| Выходное напряжение | 12 В |
| Номинальный ток | 16,7 А |
| Номинальная мощность | 200,4 Вт |
| Диапазон регулировки напряжения | 11,4–12,6 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 240 мВ п-п |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | ≥0,94 при 230 В AC; ≥0,98 при 115 В AC, при полной нагрузке |
| КПД типовое | 93% |
| Потребляемый ток | 2,2 А при 115 В AC; 1,1 А при 230 В AC |
| Пусковой ток | Холодный старт: 40 А при 115 В AC; 80 А при 230 В AC |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC |
| Время запуска и нарастания | 2000 мс, 80 мс при 230 В AC; 3000 мс, 80 мс при 115 В AC; 550 мс при 230 В AC для установки 55 В |
| Ток утечки | <0,75 мА при 240 В AC |
Защиты
| Параметр | Значение |
|---|---|
| Перегрузка | 110–140% от номинальной мощности |
| Режим защиты при перегрузке | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2–15,6 В |
| Перегрев | Отключение выходного напряжения, восстановление после снижения температуры |
| Режим восстановления по перегреву | Отключение выхода или Hiccup, автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | Есть |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Механические параметры
| Параметр | Значение |
|---|---|
| Габариты | 194 × 55 × 26 мм |
| Масса | 0,468 кг |
| Упаковка | 24 шт.; 12,2 кг; 0,49 CUFT |
| Тип корпуса | Слим-исполнение |
Надежность
| Параметр | Значение |
|---|---|
| MTBF | 2472,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 257,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
- UL 62368-1
- TUV BS EN/EN62368-1
- BS EN/EN60335-1
- GB 4943.1
- EAC TP TC 004
- KC62368-1
- BIS IS13252 (Part 1): 2010 / IEC 60950-1: 2005
- BS EN/EN61558-1
- BS EN/EN61558-2-16
- BSMI CNS15598-1
ЭМС
- Излучение: BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN55014, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, BSMI CNS15936
- Помехоустойчивость: BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN55035, уровень тяжелой промышленности, EAC TP TC 020
Функциональные сведения
Сигнал DC OK является сигналом с открытым коллектором, формируемым через оптопару в источнике питания и отражающим состояние выхода. При проводимости перехода C-E оптопары источник питания включается, при разрыве — выключается. Номинальная нагрузка сигнального выхода: 15 В DC / 10 мА, резистивная.
Функция резервирования доступна в исполнении UHP-200R. В параллельном включении допускается соединение двух блоков. При параллельной работе суммарная нагрузка не должна превышать номинальную мощность любого из источников питания. Такая схема повышает надежность системы и предотвращает ее отказ при выходе одного блока из строя.
Конструкция и монтаж
Для обеспечения требуемого теплового режима серия UHP-200 должна устанавливаться на дополнительную алюминиевую пластину или на основание аналогичного размера. Поверхность основания должна быть ровной и гладкой либо покрытой теплопроводящей смазкой. Источник питания необходимо жестко закреплять в центре алюминиевой пластины.
Механическое исполнение предусматривает клеммные соединители для входа переменного тока, выходные клеммы постоянного тока и дополнительный разъем сигнала DC OK. Допустимые моменты затяжки: для входных клемм 5 кгс·см, для выходных клемм 8 кгс·см.
Примечания
- Если отдельно не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; следует учитывать кривую дерейтирования.
- При высоте эксплуатации более 2000 м необходима температурная поправка снижения мощности 5 °C на 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Для версии R эффективность немного ниже, чем у версии Blank, в соответствии с фактическими измерениями.
- Параметр пускового тока имеет допуск 10%.
- RCM применяется на добровольной основе и соответствует релевантным стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
- Для некоторых моделей или партий маркировка BIS может отсутствовать; для уточнения требуется обращение в отдел продаж MEAN WELL.
