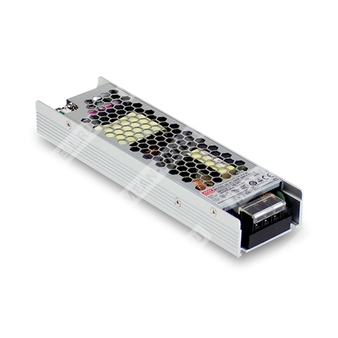

UHP-200-15 — компактный импульсный источник питания 200 Вт с активным PFC для промышленной аппаратуры.
UHP-200-15 — это одновыходный тонкопрофильный источник питания серии UHP-200 мощностью 200 Вт с естественным охлаждением, расширенным диапазоном сетевого входа 90–264 В переменного тока и выходным напряжением 15 В.
Расшифровка партномера
| Обозначение | Значение |
|---|
| UHP | Серия источников питания UHP |
| 200 | Номинальная мощность 200 Вт |
| 15 | Выходное напряжение 15 В |
Назначение
Источник питания предназначен для применения в промышленной автоматике, системах промышленного управления, электротехническом и электронном оборудовании, бытовой аппаратуре, светодиодных системах индикации и в составе оборудования для PoE-решений (для модели 55 В).
Ключевые особенности
- Тонкопрофильное исполнение: 26 мм.
- Одновыходная схема.
- Безвентиляторное охлаждение за счёт конвекции, мощность 200 Вт.
- Работа от полного диапазона входного напряжения 90–264 В переменного тока.
- Активная коррекция коэффициента мощности.
- Рабочий диапазон температуры окружающей среды от -30 до +70 °C.
- Полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Активный сигнал DC OK и функция резервирования в исполнении R.
- Устойчивость к сетевому броску 300 В переменного тока в течение 5 секунд.
- Индикация наличия питания.
- Компоновка для монтажа на дополнительную алюминиевую пластину.
Описание
Серия UHP-200 представляет собой компактные импульсные источники питания с одним выходом и низкопрофильным корпусом, ориентированные на установку в промышленное и электротехническое оборудование. Модель UHP-200-15 формирует стабилизированное выходное напряжение 15 В при номинальной мощности 200 Вт.
Устройство рассчитано на питание от универсальной сети 90–264 В переменного тока или 127–370 В постоянного тока, оснащено активной коррекцией коэффициента мощности и работает с естественным воздушным охлаждением без применения вентилятора. Серия допускает эксплуатацию в диапазоне температур окружающей среды от -30 до +70 °C при соблюдении условий снижения нагрузки по температурным кривым.
Конструкция предусматривает функции защиты и, для исполнений с индексом R, встроенный активный сигнал DC OK и резервирование с подключением двух блоков параллельно.
Параметры выхода
| Параметр | Значение |
|---|
| Выходное напряжение | 15 В |
| Номинальный ток | 13,4 А |
| Номинальная мощность | 201 Вт |
| Диапазон подстройки выходного напряжения | 14,3–15,8 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,3% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум, максимум | 240 мВ п-п |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон входного постоянного напряжения | 127–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,94 при 230 В переменного тока; PF ≥ 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД, тип. | 94% |
| Пусковой ток, тип. | 40 А при 115 В переменного тока; 80 А при 230 В переменного тока, холодный пуск |
| Потребляемый ток, тип. | 1,1 А при 230 В переменного тока; 2,2 А при 115 В переменного тока |
| Время установления и нарастания | 2000 мс, 80 мс при 230 В переменного тока; 3000 мс, 80 мс при 115 В переменного тока при полной нагрузке; 550 мс при 230 В для настройки 55 В |
| Время удержания, тип. | 10 мс при 230 В переменного тока; 10 мс при 115 В переменного тока |
| Ток утечки | <0,75 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
|---|
| Перегрузка | 110–140% от номинальной выходной мощности; режим защиты: отключение выхода, автоматическое восстановление после снятия аварии |
| Перенапряжение | 16,5–19,5 В; режим защиты: отключение выхода, восстановление после повторного включения |
| Перегрев | Режим защиты: отключение выхода или режим hiccup, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
Функции
| Параметр | Значение |
|---|
| Сигнал DC OK, опция | Контактная нагрузка не более 15 В постоянного тока / 10 мА, резистивная нагрузка |
| Резервирование, опция | Встроенная функция резервирования для параллельного соединения двух блоков |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 2472,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 257,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты, масса и упаковка
| Параметр | Значение |
|---|
| Размеры | 194 × 55 × 26 мм (Д × Ш × В) |
| Масса | 0,468 кг |
| Упаковка | 24 шт.; 12,2 кг; 0,49 куб. фута |
Исполнение и подключение
| Параметр | Значение |
|---|
| Корпус | 249B |
| Входная клеммная колодка | TB1, 3 контакта; клеммник DEGSON DG28C-B-03P |
| Выходная клеммная колодка | TB2, TB3; клеммник MW TB-HTP-200-40A |
| Разъём DC OK | CN10; JST B2B-PH-K-S или эквивалент |
| Момент затяжки для входной клеммы | 5 кгс·см |
| Момент затяжки для выходной клеммы | 8 кгс·см |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. кривую снижения характеристик.
- При высоте эксплуатации более 2000 м требуется снижение температуры окружающей среды на 5 °C на каждые 1000 м.
- Для обеспечения соответствия характеристикам по снижению нагрузки и статическим характеристикам устройство должно быть установлено на алюминиевую пластину или на корпус сопоставимого размера.
- Эффективность исполнения R несколько ниже, чем у исполнения Blank, по результатам фактических измерений.
- Параметр пускового тока имеет допуск 10%.
Сведения по исполнению 15 В
| Параметр | Значение |
|---|
| Модель | UHP-200-15 |
| Выходное напряжение | 15 В |
| Номинальный ток | 13,4 А |
| Номинальная мощность | 201 Вт |
| Диапазон подстройки | 14,3–15,8 В |
| Перенапряжение | 16,5–19,5 В |
| Пульсации и шум | 240 мВ п-п |
| КПД, тип. | 94% |
