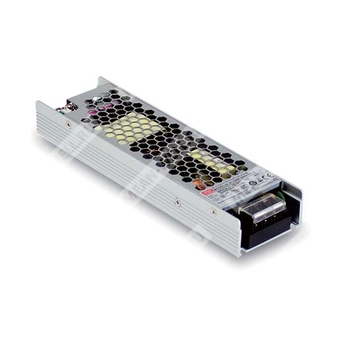

UHP-200-24
UHP-200-24 - компактный импульсный источник питания 24 В 200 Вт для промышленной автоматики и оборудования.
Назначение и общее описание
UHP-200-24 представляет собой одновыходной тонкопрофильный импульсный источник питания мощностью 200 Вт с активной коррекцией коэффициента мощности и безвентиляторным охлаждением за счёт естественной конвекции. Модель рассчитана на питание промышленной автоматики, систем управления, электротехнического оборудования, электронных приборов, светодиодных решений и устройств питания для PoE-оборудования.
Источник выполнен в низкопрофильном корпусе высотой 26 мм, поддерживает широкий диапазон сетевого входа 90–264 В переменного тока и обеспечивает стабилизированное выходное напряжение 24 В постоянного тока. Для работы в заявленных температурных и нагрузочных режимах изделие должно устанавливаться на дополнительную алюминиевую пластину или корпус сопоставимого размера.
Расшифровка партномера
| Позиция | Значение |
| UHP | Серия источников питания Mean Well UHP |
| 200 | Номинальная мощность 200 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Низкопрофильное исполнение: высота корпуса 26 мм.
- Одновыходная схема.
- Безвентиляторное охлаждение, работа за счёт естественной конвекции.
- Широкий диапазон входного напряжения 90–264 В переменного тока.
- Активная коррекция коэффициента мощности.
- Устойчивость к кратковременному перенапряжению сети до 300 В переменного тока в течение 5 с.
- Диапазон рабочих температур от -30 до +70 °C.
- Полный набор защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Наличие светодиодной индикации включения.
- Опциональный сигнал DC OK и опциональная функция резервирования.
- Повышенная стойкость к вибрации: 5G.
Области применения
- Промышленное автоматизированное оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Бытовая техника.
- Светодиодные системы отображения.
- Источники питания для PoE-оборудования (для модели 55 В; для данного партномера — не относится).
Электрические параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности при полной нагрузке | не менее 0,94 при 230 В переменного тока; не менее 0,98 при 115 В переменного тока |
| Типичный КПД | 94% |
| Пусковой ток | 40 А при 115 В переменного тока; 80 А при 230 В переменного тока, холодный старт |
| Ток утечки | менее 0,75 мА при 240 В переменного тока |
| Время удержания | 10 мс при 230 В переменного тока; 10 мс при 115 В переменного тока |
| Время установки и нарастания | 2000 мс, 80 мс при 230 В переменного тока; 3000 мс, 80 мс при 115 В переменного тока при полной нагрузке |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В постоянного тока |
| Номинальный выходной ток | 8,4 А |
| Номинальная выходная мощность | 201,6 Вт |
| Диапазон регулировки выходного напряжения | 22,8–25,2 В |
| Пульсации и шум | 240 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Линия стабилизации | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон перегрузки | 110–140% от номинальной выходной мощности |
| Защита от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 26,4–31,2 В; отключение выхода с автоматическим восстановлением при повторном включении |
| Защита от перегрева | Отключение выхода или режим hiccup, автоматическое восстановление после снижения температуры |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
| Максимальная высота эксплуатации | до 5000 м |
Функциональные возможности
Сигнал DC OK
DC_OK является коллекторным сигналом с оптопарной развязкой. Он используется для индикации состояния выхода источника питания. При проводящем состоянии оптопары источник питания включён, при разомкнутом состоянии — отключён или находится в состоянии отказа выхода.
| Параметр | Значение |
| Контактная нагрузка DC OK | максимум 15 В постоянного тока / 10 мА, активная резистивная нагрузка |
Резервирование
Модель UHP-200R имеет встроенную функцию резервирования и допускает параллельное соединение двух устройств. При параллельной работе суммарная нагрузка не должна превышать номинальную мощность любого из источников питания. Функция предназначена для повышения надёжности системы и предотвращения её отказа при выходе одного источника из строя.
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3,75 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 1,25 кВ переменного тока |
| Сопротивление изоляции | не менее 100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
| Эмиссия ЭМС | соответствие BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN55014, BS EN/EN61000-3-2, -3, EAC TP TC 020, BSMI CNS15936 |
| Помехоустойчивость ЭМС | соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; heavy industry level; EAC TP TC 020 |
| Стандарты безопасности | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, GB 4943.1, EAC TP TC 004, KC62368-1, BIS IS13252(Part1):2010/IEC 60950-1:2005, BS EN/EN61558-1, BS EN/EN61558-2-16, BSMI CNS15598-1 |
Надёжность, масса и габариты
| Параметр | Значение |
| MTBF | 2472,1 тыс. ч. по Telcordia SR-332 (Bellcore); 257,0 тыс. ч. по MIL-HDBK-217F (25 °C) |
| Габариты | 194 × 55 × 26 мм |
| Масса | 0,468 кг |
| Упаковка | 24 шт. / 12,2 кг / 0,49 куб. фута |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного подключения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; следует учитывать кривую снижения мощности.
- Для высот эксплуатации свыше 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Для типа R эффективность немного ниже, чем у исполнения Blank, согласно фактическим измерениям.
- Пусковой ток указан с допуском 10%.
- RCM применяется на добровольной основе и соответствует требованиям IEC или AS/NZS в рамках AS/NZS 4417.1.
- Для некоторых моделей или на отдельных производствах маркировка BIS может отсутствовать; для уточнения следует обращаться в отдел продаж MEAN WELL.
