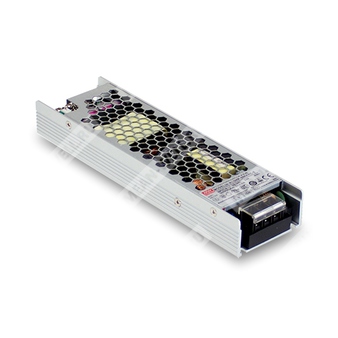

UHP-200-48 - импульсный источник питания 48 В мощностью 200 Вт в малопрофильном исполнении для промышленного применения.
Назначение и основные сведения
UHP-200-48 — это одноканальный импульсный источник питания серии UHP-200 с выходным напряжением 48 В и номинальной мощностью 200 Вт. Модель выполнена в тонком корпусе высотой 26 мм, рассчитана на работу без вентилятора с охлаждением за счёт естественной конвекции и предназначена для применения в промышленной автоматике, системах управления, измерительной и электронной аппаратуре, а также в другой промышленной и бытовой технике.
Источник питания поддерживает широкий диапазон входного напряжения 90–264 В переменного тока и оснащён активным корректором коэффициента мощности. Для модификации 48 В характерны высокий КПД, полный набор защит, возможность работы в расширенном температурном диапазоне и установка на дополнительную алюминиевую пластину для обеспечения требуемого теплового режима.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| UHP |
Серия источников питания UHP |
| 200 |
Номинальная мощность 200 Вт |
| 48 |
Выходное напряжение 48 В |
Области применения
- промышленное оборудование автоматизации;
- системы промышленного управления;
- механическое и электротехническое оборудование;
- электронные приборы, устройства и аппаратура;
- бытовая техника;
- светодиодные дисплеи;
- источники питания для оборудования PoE (для модели 55 В; для UHP-200-48 указано как область применения серии).
Особенности
- малопрофильное исполнение, высота корпуса 26 мм;
- безвентиляторная схема охлаждения, работа за счёт естественной конвекции;
- входной диапазон 90–264 В переменного тока;
- активный корректор коэффициента мощности;
- работа в температурном диапазоне от -30 до +70 °C;
- защита от короткого замыкания, перегрузки, перенапряжения и перегрева;
- наличие сигнала DC OK и опциональной функции резервирования;
- индикатор наличия выходного напряжения;
- устойчивость к импульсному перенапряжению входа до 300 В переменного тока в течение 5 с;
- возможность работы на высоте до 5000 м;
- стойкость к вибрации 5G;
- соответствие международным требованиям безопасности и ЭМС.
Описание
Серия UHP-200 представляет собой компактные одноканальные источники питания slim-формата с низким профилем. Модель UHP-200-48 обеспечивает выход 48 В при мощности до 200 Вт и рассчитана на эксплуатацию в составе промышленного оборудования. Благодаря широкому входному диапазону и активному PFC устройство пригодно для применения в сетях с переменным напряжением 90–264 В. Конструкция ориентирована на длительную работу без вентилятора, с охлаждением за счёт естественной конвекции, при условии соблюдения теплового режима и монтажа на алюминиевую пластину либо на корпус эквивалентных размеров.
Параметры
Выход
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный ток |
4,2 А |
| Номинальная мощность |
201,6 Вт |
| Диапазон регулировки напряжения |
45,6–50,4 В |
| Допуск по выходному напряжению |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шум |
300 мВп-п |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,94 при 230 В AC, PF ≥ 0,98 при 115 В AC, при полной нагрузке |
| КПД |
94% |
| Пусковой ток |
Холодный запуск: 40 А при 115 В AC, 80 А при 230 В AC |
| Потребляемый ток |
1,1 А при 230 В AC |
| Ток утечки |
< 0,75 мА / 240 В AC |
| Время удержания |
10 мс / 230 В AC; 10 мс / 115 В AC |
| Время запуска и нарастания |
2000 мс, 80 мс / 230 В AC; 3000 мс, 80 мс / 115 В AC при полной нагрузке; 550 мс / 230 В AC для установки 55 В |
Защиты
| Параметр |
Значение |
| Перегрузка |
110–140% от номинальной выходной мощности |
| Режим при перегрузке |
Защитное отключение; восстановление после повторного включения |
| Перенапряжение |
52,8–62,4 В |
| Перегрев |
Отключение выхода; восстановление автоматически после снижения температуры |
| Режим при перегреве |
Защитное отключение O/P voltage или режим hiccup, автоматическое восстановление после снижения температуры |
Сигналы и функции
| Параметр |
Значение |
| Сигнал DC OK |
Опционально |
| Нагрузочная способность контактов DC OK |
15 В DC / 10 мА, резистивная нагрузка |
| Резервирование |
Опционально |
| Режим параллельного подключения |
Для резервирования: при отказе одного источника второй автоматически включается |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Рабочая высота |
До 5000 м |
Надёжность и габариты
| Параметр |
Значение |
| MTBF |
257,0 тыс. ч минимум по MIL-HDBK-217F (25 °C); 2472,1 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| Габариты |
194 × 55 × 26 мм (Д × Ш × В) |
| Масса |
0,468 кг |
| Упаковка |
24 шт.; 12,2 кг; 0,49 CUFT |
Электробезопасность и электромагнитная совместимость
| Параметр |
Значение |
| Испытательное напряжение |
Вход–выход: 3,75 кВ AC; вход–земля: 2 кВ AC; выход–земля: 1,25 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN55014, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, BSMI CNS15936 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, уровень тяжёлой промышленности, EAC TP TC 020 |
| Стандарты безопасности |
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1 (кроме 55 В), GB 4943.1, EAC TP TC 004, KC62368-1 (только для UHP-200-24), BIS IS13252 (Part 1): 2010 / IEC 60950-1: 2005, BS EN/EN61558-1, BS EN/EN61558-2-16, BSMI CNS15598-1 |
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; для подробностей следует учитывать кривую дерейтингa.
- При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Для варианта R КПД немного ниже, чем у исполнения Blank, согласно фактическим измерениям.
- Параметр пускового тока имеет допуск 10%.
- RCM применяется на добровольной основе и соответствует релевантным стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
- Некоторые модели или партии могут не иметь маркировки BIS; для уточнения следует обращаться в отдел продаж MEAN WELL.
Сведения по монтажу
Для обеспечения требуемых параметров по кривой дерейтингa и статической характеристике UHP-200-48 должен устанавливаться на алюминиевую пластину либо на корпус эквивалентных размеров. Пластина должна иметь ровную и гладкую поверхность, допускается применение термопасты. Монтаж следует выполнять в центре алюминиевой пластины.
Кратко о конструктиве
Корпус источника выполнен в металлическом малогабаритном исполнении с высотой 26 мм, с клеммами входа переменного тока, клеммами выхода постоянного тока и отдельным разъёмом для сигнала DC OK. Конструкция ориентирована на плотный монтаж в промышленной аппаратуре и на работу в тяжёлых условиях эксплуатации.
