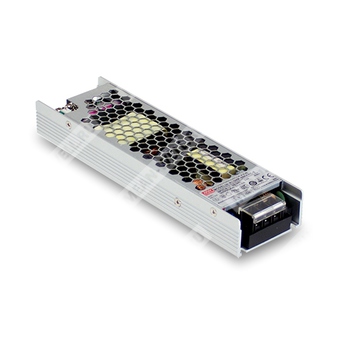

UHP-200-5 — импульсный источник питания 5 В / 40 А для промышленной автоматики и электроники.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| UHP | Серия источников питания UHP, сверхтонкое исполнение, активная коррекция коэффициента мощности |
| 200 | Номинальная мощность 200 Вт |
| 5 | Выходное напряжение 5 В |
Назначение
UHP-200-5 представляет собой одновыходной импульсный источник питания мощностью 200 Вт в тонком корпусе высотой 26 мм, предназначенный для применения в промышленной автоматике, системах управления, электронном и электротехническом оборудовании.
Области применения
- Промышленное автоматизированное оборудование
- Промышленные системы управления
- Механическое и электрическое оборудование
- Электронные приборы, оборудование и аппаратура
- Бытовая техника
- Применения в светодиодных дисплеях
- Источник питания для оборудования PoE (для модели 55 В)
Особенности
- Сверхтонкое низкопрофильное исполнение, высота корпуса 26 мм
- Безвентиляторная конвекционная система охлаждения, мощность 200 Вт
- Широкий диапазон входного напряжения 90–264 В переменного тока
- Активная коррекция коэффициента мощности
- Рабочая температура от -30 до +70 °C
- Полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева
- Наличие активного сигнала DC OK и опциональной функции резервирования
- Устойчивость к импульсному перенапряжению сети 300 В переменного тока в течение 5 секунд
- Встроенный светодиодный индикатор включения
- Соответствие международным требованиям безопасности и ЭМС
Описание
Серия UHP-200 — это одновыходные импульсные источники питания сверхтонкого исполнения с низкопрофильной конструкцией. При высоте 26 мм изделие оптимизировано для компактных промышленных систем, где важны малые габариты, высокая эффективность и надежность. Благодаря универсальному входу 90–264 В переменного тока серия обеспечивает линейку выходных напряжений 3,3 В, 4,2 В, 5 В, 12 В, 15 В, 24 В, 36 В, 48 В и 55 В.
Для исполнения UHP-200-5 номинальное выходное напряжение составляет 5 В, номинальный выходной ток — 40 А, номинальная мощность — 200 Вт. Источник питания рассчитан на работу с естественной конвекцией без вентилятора и способен функционировать в расширенном температурном диапазоне. Серия оснащена встроенными защитными функциями и подходит для высоконадежных промышленных применений.
Расшифровка параметров исполнения UHP-200-5
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 40 А |
| Номинальная выходная мощность | 200 Вт |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| КПД | 91% |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В переменного тока, 127–370 В постоянного тока |
| Частотный диапазон | 47–63 Гц |
| Коэффициент мощности | не менее 0,94 при 230 В переменного тока; не менее 0,98 при 115 В переменного тока, при полной нагрузке |
| Типовое время задержки включения и нарастания | 2000 мс, 80 мс при 230 В переменного тока; 3000 мс, 80 мс при 115 В переменного тока, при полной нагрузке; 550 мс при 230 В для установки 55 В |
| Время удержания | 10 мс при 230 В переменного тока; 10 мс при 115 В переменного тока |
| Пусковой ток | 40 А при 115 В переменного тока; 80 А при 230 В переменного тока, холодный запуск |
| Входной ток | 2,2 А при 115 В переменного тока; 1,1 А при 230 В переменного тока |
| Ток утечки | <0,75 мА при 240 В переменного тока |
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Выходной ток | 40 А |
| Выходная мощность | 200 Вт |
| Диапазон регулировки | 4,5–5,5 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 200 мВ п-п |
Защиты
| Вид защиты | Описание |
|---|
| Перегрузка | 110–140% от номинальной выходной мощности; режим срабатывания — отключение выходного напряжения, повторное включение для восстановления |
| Перенапряжение | 4,5–5,5 В; отключение выходного напряжения или режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения или режим hiccup; автоматическое восстановление после снижения температуры |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Функции
| Функция | Параметры и описание |
|---|
| Сигнал DC OK | Коллекторный сигнал с оптопарой; контактная нагрузка до 15 В постоянного тока / 10 мА, активная логика подтверждения состояния выхода |
| Резервирование | Опциональная функция; допускается параллельное подключение двух блоков UHP-200R для повышения надежности системы |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C, с учетом кривой дерейтинга |
| Рабочая влажность | 20–95% относительной влажности, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | до 5000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм при 500 В постоянного тока и 25 °C, 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN55014, BS EN/EN61000-3-2, -3, EAC TP TC 020, BSMI CNS15936 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2; BS EN/EN55035; EAC TP TC 020 |
| Нормативы безопасности | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, GB 4943.1, EAC TP TC 004, KC62368-1 для UHP-200-24, BIS IS13252 (Часть 1): 2010 / IEC 60950-1: 2005, BS EN/EN61558-1, BS EN/EN61558-2-16, BSMI CNS15598-1 |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 2472,1 тыс. часов минимум по Telcordia SR-332 (Bellcore); 257,0 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 194 × 55 × 26 мм |
| Масса | 0,468 кг |
| Упаковка | 24 шт.; 12,2 кг; 0,49 куб. фута |
Подключение и монтаж
Входной клеммник: AC/L, AC/N, PE (заземление). Максимальный момент затяжки: 5 кгс·см.
Выходной клеммник: два контакта «-V» и два контакта «+V». Максимальный момент затяжки: 8 кгс·см.
Разъем DC OK: JST B2B-PH-K-S или эквивалент; ответная часть JST PHR-2 или эквивалент; контактная часть JST SPH-002T-P0.5S или эквивалент.
Для оптимальной тепловой работы источник питания должен устанавливаться на дополнительную алюминиевую пластину или на корпус эквивалентного размера. Пластина должна иметь ровную и гладкую поверхность либо покрытие теплопроводящей смазкой. Устройство должно быть жестко закреплено по центру пластины.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дополнительное снижение нагрузки; см. кривую дерейтинга.
- При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно повторно подтверждать соответствие требованиям ЭМС.
- КПД исполнения R немного ниже, чем у исполнения Blank, согласно фактическим измерениям.
- Пусковой ток указан с допуском 10%.
- RCM применяется на добровольной основе и соответствует релевантным стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1.
- Некоторые модели или партии могут не иметь маркировки BIS; для подробностей необходимо обращаться в отдел продаж MEAN WELL.
