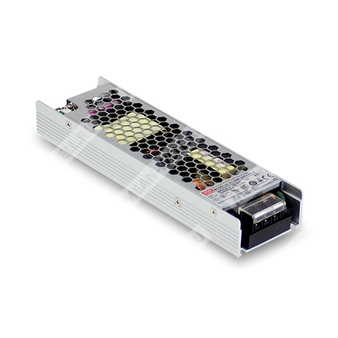

UHP-200-55 — импульсный источник питания 200 Вт с активной коррекцией коэффициента мощности и выходом 55 В постоянного тока.
Назначение
UHP-200-55 представляет собой компактный одно-выходной источник питания мощностью 200 Вт в низкопрофильном исполнении, предназначенный для промышленного и общетехнического применения.
Области применения
- Промышленное автоматизированное оборудование
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Бытовая техника
- Системы светодиодной индикации и отображения
- Источники питания для оборудования PoE (модель 55 В)
Описание
Серия UHP-200 — это источники питания мощностью 200 Вт с одним выходом и низкопрофильной конструкцией высотой 26 мм. Модель UHP-200-55 рассчитана на выходное напряжение 55 В. В изделии реализованы широкий диапазон входного напряжения 90...264 В переменного тока, активная коррекция коэффициента мощности, высокая эффективность, работа в режиме естественной конвекции без вентилятора и полный набор защит. Источник рассчитан на промышленную эксплуатацию в широком температурном диапазоне и соответствует ряду международных стандартов безопасности.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| UHP |
Серия источников питания |
| 200 |
Номинальная мощность 200 Вт |
| 55 |
Выходное напряжение 55 В |
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
55 В |
| Диапазон регулировки выходного напряжения |
45...58 В |
| Номинальный ток |
3,6 А |
| Номинальная мощность |
200,4 Вт |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±0,3% |
| Допуск выходного напряжения |
±1,0% |
| Пульсации и шум |
360 мВ п-п |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В переменного тока / 127...370 В постоянного тока |
| Диапазон частоты сети |
47...63 Гц |
| Коэффициент мощности |
не менее 0,94 при 230 В AC и не менее 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД |
94% |
| Пусковой ток |
Cold start 40 А / 115 В AC; 80 А / 230 В AC |
| Ток утечки |
< 0,75 мА / 240 В AC |
| Время удержания |
10 мс / 230 В AC; 10 мс / 115 В AC |
| Время запуска и нарастания |
2000 мс, 80 мс / 230 В AC; 3000 мс, 80 мс / 115 В AC при полной нагрузке; 550 мс / 230 В AC для режима 55 В |
Защиты
| Параметр |
Значение |
| Перегрузка |
110...140% от номинальной выходной мощности |
| Режим срабатывания защиты от перегрузки |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
60...69 В |
| Перегрев |
Отключение выходного напряжения, восстановление после снижения температуры |
| Режим срабатывания защиты от перегрева |
Отключение выходного напряжения или Hiccup mode, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр |
Значение |
| Сигнал DC OK |
Опциональный, коллекторный сигнал через оптопару |
| Нагрузка контакта сигнала DC OK |
15 В DC / 10 мА, резистивная нагрузка |
| Резервирование |
Опциональное, встроенная функция для параллельного соединения двух источников |
| Назначение резервирования |
Автоматическое включение второго источника при отказе первого для повышения надежности системы |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−30...+70 °C |
| Рабочая влажность |
20...95% RH, без конденсации |
| Температура и влажность хранения |
−40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0...50 °C) |
| Высота эксплуатации |
до 5000 м |
| Снижение допустимой температуры окружающей среды по высоте |
5 °C на 1000 м выше 2000 м |
| Вибрация |
10...500 Гц, 5G, по 10 минут на цикл, по 60 минут по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2472,1 тыс. ч минимум по Telcordia SR-332; 257,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
194 × 55 × 26 мм |
| Масса |
0,468 кг |
| Упаковка |
24 шт.; 12,2 кг; 0,49 CUFT |
Требования по монтажу
Для обеспечения условий дерейтинга и статических характеристик UHP-200-55 необходимо устанавливать на алюминиевую пластину или на корпус эквивалентного размера снизу. Рекомендуемая алюминиевая пластина показана в документации; ее поверхность должна быть ровной и гладкой либо покрытой теплопроводящей пастой. Источник питания должен быть жестко закреплен по центру алюминиевой пластины.
Входные и выходные клеммы
| Элемент |
Назначение |
Примечание |
| TB1, вывод 1 |
AC/L |
Вход переменного тока |
| TB1, вывод 2 |
AC/N |
Вход переменного тока |
| TB1, вывод 3 |
Заземление |
PE |
| TB2, TB3, выводы 1,2 |
−V |
Выход постоянного тока |
| TB2, TB3, выводы 3,4 |
+V |
Выход постоянного тока |
| CN10, вывод 1 |
DC COM |
Разъем сигнала DC OK |
| CN10, вывод 2 |
DC OK +V |
Разъем сигнала DC OK |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи |
Соответствие BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN55014, BS EN/EN61000-3-2, -3, EAC TP TC 020, BSMI CNS15936 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; heavy industry level; EAC TP TC 020 |
| Стандарты безопасности |
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1 (кроме 55 В), GB 4943.1, EAC TP TC 004, KC62368-1 (только для UHP-200-24), BIS IS13252 (Part1): 2010 / IEC 60950-1: 2005 (примечание 10), BS EN/EN61558-1, BS EN/EN61558-2-16, BSMI CNS15598-1 |
Примечания
| № |
Текст примечания |
| 1 |
Все параметры, явно не оговоренные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает установочный допуск, нестабильность по линии и по нагрузке. |
| 4 |
Может потребоваться снижение параметров при низком входном напряжении. Дополнительные сведения приведены на кривой дерейтинга. |
| 5 |
При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м. |
| 6 |
Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 7 |
Эффективность исполнения R немного ниже, чем у исполнения Blank, по результатам фактических измерений. |
| 8 |
Параметр пускового тока имеет допуск 10%. |
| 9 |
RCM применяется на добровольной основе и соответствует соответствующим стандартам IEC или AS/NZS, включая AS/NZS 4417.1. |
| 10 |
На части моделей или на некоторых производствах маркировка BIS может отсутствовать; для уточнения необходимо обращаться в службу продаж MEAN WELL. |
