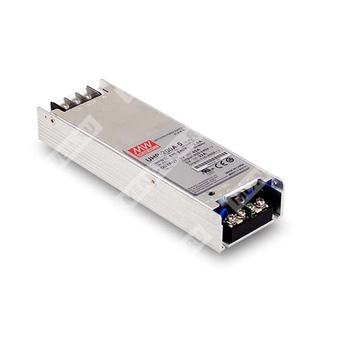

UHP-200A-5 - импульсный источник питания 200 Вт с активной коррекцией коэффициента мощности и выходом 5 В.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| UHP |
Серия источников питания UHP |
| 200A |
Номинальная мощность 200 Вт, исполнение серии A |
| 5 |
Номинальное выходное напряжение 5 В |
Назначение
UHP-200A-5 представляет собой компактный одно-выходной источник питания для светодиодных систем и другой промышленной нагрузки постоянного тока, рассчитанный на работу от универсальной сети переменного тока с активной коррекцией коэффициента мощности, высоким КПД и пассивным охлаждением за счёт свободной конвекции.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд.
- Низкопрофильное исполнение: 26 мм.
- Встроенная активная коррекция коэффициента мощности.
- Бескуллерная конструкция, охлаждение свободной конвекцией.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Низкий ток утечки.
- Светодиодный индикатор включения.
Области применения
- Светодиодные информационные панели.
- Бегущие строки.
- Светодиодные буквенные вывески.
- Светодиодные телевизионные панели.
Описание
Серия UHP-200A — это источник питания мощностью 200 Вт для светодиодных табло и сопутствующих применений. Низкопрофильная конструкция позволяет уменьшить габаритную высоту и массу конечного изделия, упрощая монтаж и транспортировку. Высокая эффективность способствует снижению энергопотребления. Серия предназначена для применения в системах светодиодной индикации, бегущих строках, буквенных вывесках и светодиодных телевизионных экранах.
Основные параметры UHP-200A-5
| Параметр | Значение |
|---|
| Выходное напряжение |
5 В |
| Номинальный ток |
40 А |
| Диапазон тока |
0–40 А |
| Номинальная мощность |
200 Вт |
| Диапазон регулировки выходного напряжения |
4,7–5,3 В |
| Допуск по выходному напряжению |
±4,0% |
| Линейная стабилизация |
±0,5% |
| Нагрузочная стабилизация |
±2,5% |
| Пульсации и шум |
200 мВ пик-пик |
| Время запуска и нарастания |
2000 мс, 200 мс при 230 В AC на полной нагрузке; 3000 мс, 200 мс при 115 В AC при 80% нагрузке |
| Время удержания |
10 мс при 230 В AC; 10 мс при 115 В AC |
| Функция DC OK |
PSU включён: DC ok; PSU выключен: DC fail |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения |
90–264 В AC; 127–370 В DC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC, полная нагрузка |
| КПД тип. |
88,5% |
| Ток потребления тип. |
1,2 А при 230 В AC; 2,4 А при 115 В AC |
| Пусковой ток тип. |
85 А при 230 В AC, холодный старт |
| Ток утечки |
< 1,0 мА при 240 В AC |
Защита
| Функция | Параметры / поведение |
|---|
| Перегрузка |
110–140% от номинальной выходной мощности; режим защиты: hiccup, восстановление автоматически после устранения неисправности |
| Короткое замыкание |
Режим защиты: hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение |
5,6–7,1 В; режим защиты: отключение выходного напряжения с автоматическим восстановлением |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после устранения причины |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура |
−30…+70 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения |
−40…+85 °C |
| Влажность хранения |
10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности |
UL 62368-1, TUV BS EN/EN62368-1, GB 4943.1, EAC TP TC 004 |
| Испытательное напряжение |
Вход/выход: 3,0 кВ AC; вход/земля: 2 кВ AC; выход/земля: 0,5 кВ AC |
| Сопротивление изоляции |
Вход/выход, вход/земля, выход/земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32), GB17625.1, GB/T 9254.1, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry (импульс 4 кВ); EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF |
1949,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 211,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
167 × 55 × 26 мм (Д × Ш × В) |
| Масса |
0,42 кг |
| Упаковка |
20 шт.; 11,4 кг; 0,76 CUFT |
Назначение выводов и соединителей
| Узел | Вывод | Назначение | Примечание |
|---|
| Входной клеммник TB1 |
1 |
AC/L |
Макс. момент затяжки 13 кгс·см |
| Входной клеммник TB1 |
2 |
AC/N |
|
| Входной клеммник TB1 |
3 |
Заземление |
|
| Выходной клеммник TB2, TB3 |
1, 2 |
−V |
Макс. момент затяжки 8 кгс·см |
| Выходной клеммник TB2, TB3 |
3, 4 |
+V |
|
| Разъём DC OK CN1 |
1 |
DC OK +V |
JST B2B-PH-K-S или эквивалент |
| Разъём DC OK CN1 |
2 |
DC COM |
Сопряжённая колодка JST PHR-2 или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает линейную и нагрузочную стабилизацию.
- При низком входном напряжении может потребоваться понижение нагрузки; следует учитывать статические характеристики.
- Время запуска измеряется при холодном старте; циклическое включение/выключение может увеличивать это время.
- Переходная характеристика измеряется при нагрузке не менее 10%.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; испытания ЭМС проводились при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- Для выполнения требований по ЭМС конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС.
- Устройство соответствует классу A по CISPR 32; в жилой зоне возможно радиопомеховое воздействие.
