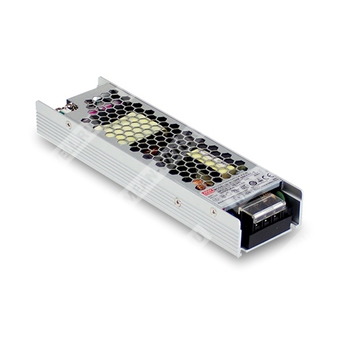

UHP-200R-24 - импульсный источник питания 24 В с активным PFC и функцией резервирования.
Назначение
UHP-200R-24 представляет собой компактный одно-выходной источник питания промышленного назначения мощностью 200 Вт с низкопрофильным исполнением 26 мм, активным корректором коэффициента мощности и встроенной функцией резервирования для параллельной работы двух модулей.
Области применения
- промышленное автоматическое оборудование;
- системы промышленного управления;
- механическое и электротехническое оборудование;
- электронные приборы, оборудование и аппаратура;
- бытовая техника;
- системы светодиодной индикации и отображения;
- источники питания для PoE-оборудования (для модели 55 В; к UHP-200R-24 не относится).
Расшифровка партномера
| Элемент партномера |
Значение |
| UHP |
Серия источников питания MEAN WELL UHP |
| 200 |
Номинальная мощность 200 Вт |
| R |
Исполнение с встроенным сигналом DC OK и функцией резервирования |
| 24 |
Номинальное выходное напряжение 24 В |
Описание
Серия UHP-200R-24 относится к классу одно-выходных ультратонких источников питания для промышленной электроники. Устройство рассчитано на работу от сети переменного тока в широком диапазоне 90–264 В, что обеспечивает применение в международных сетях питания. В конструкции реализован активный PFC, высокая удельная мощность и работа с естественным воздушным охлаждением без вентилятора.
Источник питания выполнен в низкопрофильном корпусе толщиной 26 мм, рассчитан на установку на алюминиевую пластину или корпус аналогичного размера для обеспечения теплового режима. Для UHP-200R-24 предусмотрены полный набор защит, светодиодная индикация наличия питания, а также встроенная функция резервирования для повышения надежности системы.
Основные особенности
- низкопрофильное исполнение, толщина корпуса 26 мм;
- безвентиляторное охлаждение за счет естественной конвекции;
- активный корректор коэффициента мощности;
- входной пусковой импульс до 300 В переменного тока в течение 5 секунд;
- рабочая температура от -30 до +70 °C;
- защита от короткого замыкания, перегрузки, перенапряжения и перегрева;
- активный сигнал DC OK;
- встроенная функция резервирования для параллельного включения двух блоков;
- светодиодный индикатор наличия питания;
- работа на высоте до 5000 м;
- соответствие международным требованиям безопасности и ЭМС;
- естественное охлаждение, отсутствие вентилятора;
- виброустойчивость 5G.
Таблица параметров: выход
| Параметр |
Значение |
| Выходное напряжение |
22,8–25,2 В |
| Номинальный выходной ток |
8,4 А |
| Номинальная выходная мощность |
201,6 Вт |
| Регулировка выходного напряжения |
22,8–25,2 В |
| Допуск по выходному напряжению |
±1,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Пульсации и шум |
240 мВ п-п |
| Уровень перегрузки |
110–140% от номинальной выходной мощности |
| Защита от перегрузки |
Режим hiccup; восстановление после снятия аварии |
| Защита от перенапряжения |
26,4–31,2 В |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Таблица параметров: вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В переменного тока; 127–370 В постоянного тока |
| Частотный диапазон |
47–63 Гц |
| Коэффициент мощности |
≥0,94 при 230 В AC; ≥0,98 при 115 В AC на полной нагрузке |
| КПД |
94% |
| Пусковой ток |
40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Ток потребления |
2,2 А при 115 В AC; 1,1 А при 230 В AC |
| Время удержания |
10 мс при 230 В AC; 10 мс при 115 В AC |
| Время запуска и нарастания |
2000 мс, 80 мс при 230 В AC; 3000 мс, 80 мс при 115 В AC на полной нагрузке; 550 мс при 230 В AC для установки 55 В |
| Ток утечки |
<0,75 мА при 240 В AC |
Таблица параметров: эксплуатация и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации |
До 5000 м |
Таблица параметров: надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2472,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 257,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
194 × 55 × 26 мм (Д × Ш × В) |
| Масса |
0,468 кг |
| Упаковка |
24 шт.; 12,2 кг; 0,49 куб. фута |
Таблица параметров: безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN55014, BS EN/EN61000-3-2, -3, EAC TP TC 020, BSMI CNS15936 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; heavy industry level; EAC TP TC 020 |
| Стандарты безопасности |
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, GB 4943.1, EAC TP TC 004, KC62368-1, BIS IS13252, BS EN/EN61558-1, BS EN/EN61558-2-16, BSMI CNS15598-1 |
Функции
Сигнал DC OK. Сигнал DC_OK является коллекторным оптронным выходом, информирующим о состоянии выходного напряжения источника питания.
Функция резервирования. Модификация UHP-200R имеет встроенную функцию резервирования и допускает параллельное соединение двух устройств. При параллельной работе суммарная нагрузка не должна превышать номинальную мощность любого из блоков питания.
Механические данные
| Параметр |
Значение |
| Тип корпуса |
Case No. 249B |
| Способ монтажа |
Установка на дополнительную алюминиевую пластину на основании |
| Рекомендуемая алюминиевая пластина |
300 × 300 мм |
| Крепление |
M3 × 4 |
| Терминал входа переменного тока |
TB1, DEGSON DG28C-B-03P |
| Выходные клеммы постоянного тока |
TB2, TB3, MW TB-HTP-200-40A |
| Разъем DC OK |
CN10, JST B2B-PH-K-S или эквивалент |
| Сопряженный корпус |
JST PHR-2 или эквивалент |
| Контакты разъема |
JST SPH-002T-P0.5S или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую снижения мощности.
- Для высоты эксплуатации более 2000 м требуется температурный дерейтинг 5 °C на 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- КПД исполнения R может быть немного ниже, чем у исполнения Blank, в соответствии с фактическими измерениями.
- Пусковой ток указан с допуском 10%.
- RCM применяется на добровольной основе и соответствует соответствующим стандартам IEC или AS/NZS, в том числе AS/NZS 4417.1.
- Некоторые модели или партии могут не иметь маркировки BIS; для уточнения следует обращаться в отдел продаж MEAN WELL.
