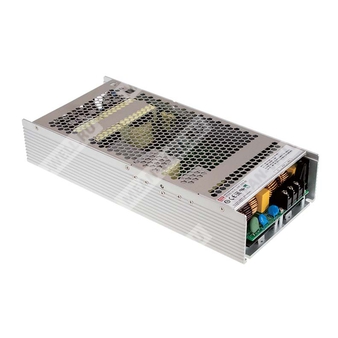

UHP-2500-24 - импульсный источник питания 24 В, 104,2 А, 2500,8 Вт с кондуктивным охлаждением и PFC.
UHP-2500-24 — одновыходовой ультраплоский источник питания промышленного назначения мощностью 2500,8 Вт, рассчитанный на выход 24 В постоянного тока. Модель выполнена в безвентиляторном исполнении с кондуктивным охлаждением, поддерживает активную коррекцию коэффициента мощности, программирование выходного напряжения и уровня ограничения тока, а также функции дистанционного включения, сигнала DC OK и интерфейса PMBus/CANBus.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| UHP | Серия источников питания UHP |
| 2500 | Номинальная мощность 2500 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
- Ультраплоское исполнение с высотой корпуса 60 мм.
- Безвентиляторная конструкция с кондуктивным охлаждением.
- Встроенная активная коррекция коэффициента мощности.
- Работа в расширенном диапазоне температуры окружающей среды.
- Программируемые выходное напряжение и уровень постоянного тока.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное дистанционное управление включением/выключением.
- Активный сигнал DC OK.
- Опциональная поддержка PMBus или CANBus.
- Индикация включения питания.
- Предусмотрена эксплуатация на высоте до 5000 м.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
- Измерительная и испытательная техника.
- Лазерное оборудование.
- Зарядное оборудование.
- Бытовая техника.
- Оборудование питания PoE.
Основные электрические параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 104,2 А |
| Номинальная выходная мощность | 2500,8 Вт |
| Диапазон регулировки выходного напряжения | 24 ~ 28,8 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 300 мВ п-п |
| Настройка выходного напряжения | Встроенный потенциометр SVR |
| Диапазон настройки постоянного тока | 20 ~ 100% от номинального тока |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 250 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 230 В AC; PF ≥ 0,99 при 115 В AC, при полной нагрузке |
| КПД | 95% |
| Пусковой ток | Холодный старт 30 А / 115 В AC; 60 А / 230 В AC |
| Потребляемый ток | 15 А / 115 В AC; 14,3 А / 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
| Время установления, нарастания | 1800 мс, 60 мс при 230 В AC |
| Время установления, нарастания | 1800 мс, 60 мс при 115 В AC |
| Время удержания | 16 мс / 230 В AC при 75% нагрузки; 10 мс / 230 В AC при полной нагрузке; 16 мс / 115 В AC при 75% нагрузки; 10 мс / 115 В AC при полной нагрузке |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105 ~ 115% от номинального тока; режим постоянного ограничения тока, отключение выходного напряжения через 5 с, последующее восстановление после повторного включения |
| Перенапряжение | 30 ~ 35 В; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Дистанционное включение/выключение | Разомкнутая цепь — выключено; короткое замыкание — включено |
| Вспомогательное питание | 12 В / 0,4 А, допуск ±10%, пульсации 150 мВ п-п |
| Сигнал DC OK | TTL-уровень; высокий уровень 4,5 ~ 5,5 В; низкий уровень -0,5 ~ 0,5 В |
| Максимальный ток источника сигнала DC OK | 10 мА |
| Интерфейс связи | PMBus Rev. 1.2, максимальная скорость шины 100 кГц |
| Опция интерфейса | PMBus или CANBus по запросу |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / класс |
| Помехоустойчивость: ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Помехоустойчивость: излучаемое РЧ поле | BS EN/EN61000-4-3 | Уровень 3 |
| Помехоустойчивость: EFT / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Помехоустойчивость: импульсные перенапряжения | BS EN/EN61000-4-5 | 2 кВ линия-линия; 4 кВ линия-земля |
| Помехоустойчивость: наведённые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Помехоустойчивость: магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Помехоустойчивость: провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Эмиссия: проводимые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Эмиссия: излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Эмиссия: гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Эмиссия: фликер напряжения | BS EN/EN61000-3-3 | --- |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Высота эксплуатации | До 5000 м |
Механические данные
| Параметр | Значение |
| Габариты | 310 × 140 × 60 мм |
| Масса | 3,5 кг |
| Упаковка | 4 шт. / 15 кг / 1,76 CUFT |
| Корпус | Case No. 276A |
| Максимальный момент затяжки входной клеммы | 18 кгс·см |
| Максимальный момент затяжки выходной клеммы | 8 кгс·см |
MTBF
| Метод оценки | Значение |
| Telcordia SR-332 (Bellcore) | 493,9 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) | 48,9 тыс. ч, минимум |
Сведения о клеммах и интерфейсах
| Обозначение | Назначение |
| TB1 | Вход переменного тока: AC/L, AC/N, ⏚ |
| TB2, TB3 | Выход постоянного тока: +V и -V |
| CN71 | Порты управления, программирования и связи |
| A0, A1, A2 | Адресный переключатель интерфейса PMBus / CANBus |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминированной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтирования и статические характеристики.
- Функции PV/PC действуют, если не используется SVR.
- Если выходное напряжение ниже 80% от Vset в течение 5 с, источник отключает выход и требует повторного включения для восстановления.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; EMC-испытания выполняются на монтажной металлической пластине 1100 × 650 мм толщиной 1 мм.
- Температурный дерейтинг при высоте более 2000 м составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением необходимо подтвердить совместимость изделия и системы водяного охлаждения с соответствующими спецификациями.
Дополнительные сведения по охлаждению и монтажу
Для соблюдения кривой дерейтирования и статических характеристик изделие может устанавливаться на алюминиевую пластину или корпус аналогичного размера либо работать с принудительным воздушным обдувом. Рекомендуемая алюминиевая пластина имеет размер 450 × 450 × 3 мм. Для оптимизации теплового контакта поверхность должна быть ровной и гладкой либо покрытой термопастой; монтаж выполняется в центре пластины. При водяном охлаждении указан входной температурный режим 25 °C и минимальный расход 1 л/мин. При использовании теплопроводящего заполнителя его теплопроводность должна быть не менее 1 Вт/м·К, а толщина — не более 0,3 мм.
