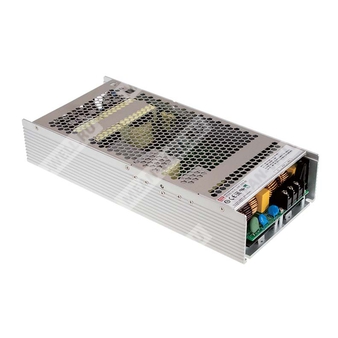

UHP-2500-48 - источник питания мощностью 2500 Вт с кондуктивным охлаждением, активным PFC и выходом 48 В для промышленного применения.
UHP-2500-48 представляет собой одновыходный импульсный источник питания с низкопрофильным корпусом высотой 60 мм, рассчитанный на промышленную установку с кондуктивным охлаждением или с дополнительным обдувом. Серия поддерживает широкий диапазон входного напряжения переменного тока, имеет встроенную коррекцию коэффициента мощности, программирование выходного напряжения и тока, а также полный набор защит и сигнальных функций.
Расшифровка партномера
| Обозначение | Расшифровка |
| UHP | Серия источников питания Mean Well UHP |
| 2500 | Номинальная мощность 2500 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
- Низкопрофильное исполнение: 60 мм.
- Бесвентиляторное исполнение с кондуктивным охлаждением.
- Встроенная активная коррекция коэффициента мощности.
- Рабочий диапазон температуры: от -30 до +70 °C.
- Программируемые уровни выходного напряжения и постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное дистанционное включение/выключение.
- Сигнал DC OK.
- Индикатор наличия питания.
- Опциональная поддержка протоколов PMBus или CANBus.
- Допустимая высота эксплуатации до 5000 м.
- Виброустойчивость до 2G.
Области применения
- Промышленное оборудование автоматизации.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и измерительные системы.
- Лазерное оборудование.
- Оборудование для зарядки.
- Бытовые устройства.
- Источники питания для PoE-оборудования.
Описание
Серия UHP-2500 — это одновыходные источники питания мощностью 2500 Вт в компактном низкопрофильном корпусе. Устройство рассчитано на входное напряжение 90…264 В AC и формирует выход 48 В. Серия отличается высоким КПД, достигающим 96%, и способностью работать в диапазоне температур от -30 до +70 °C без вентилятора при воздушной конвекции. Источник питания оснащён встроенными функциями защиты и рассчитан на применение в промышленной электронике и оборудовании, где требуется высокая удельная мощность и надёжность.
Параметры UHP-2500-48
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 52,1 А |
| Номинальная мощность | 2500,8 Вт |
| Диапазон подстройки выходного напряжения | 48…57,6 В |
| Пульсации и шум | 480 мВ п-п |
| Допуск по напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Подстройка напряжения | Встроенным потенциометром SVR |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC |
| Диапазон входного напряжения постоянного тока | 250…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 230 В AC, PF ≥ 0,99 при 115 В AC, при полной нагрузке |
| Потребляемый ток | 15 А / 115 В AC; 14,3 А / 230 В AC |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный запуск |
| Ток утечки | < 0,75 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…115% от номинального тока; режим ограничения постоянного тока, отключение выхода через 5 с после падения выходного напряжения ниже порога, восстановление после повторного включения |
| Перенапряжение | 60…67 В; отключение выхода, восстановление после повторного включения |
| Перегрев | Отключение выхода, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Программирование выходного напряжения | 50…120% от номинального выходного напряжения |
| Программирование выходного тока | 20…100% от номинального тока |
| Дистанционное включение/выключение | Сухой контакт: короткое замыкание — включено, разомкнуто — выключено |
| Вспомогательное питание | 12 В / 0,4 А, допуск ±10%, пульсации 150 мВ п-п |
| Сигнал DC OK | TTL-уровень; высокий уровень 4,5…5,5 В, низкий уровень -0,5…0,5 В |
| Максимальный ток источника сигнала DC OK | 10 мА |
| Интерфейс связи | PMBus Rev. 1.2, скорость до 100 кГц; опционально CANBus |
Эксплуатация
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Надёжность и безопасность
| Параметр | Значение |
| MTBF | 493,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 48,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | UL62368-1, Dekra seal BS EN/EN62368-1, EAC TP TC 004 approved |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-PE: 2 кВ AC; выход-PE: 1,25 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-PE, выход-PE: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | --- |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4 | Уровень 3 |
| Скачки напряжения | BS EN/EN61000-4-6 | 2 кВ линия-линия, 4 кВ линия-земля |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Прочее
| Параметр | Значение |
| Габариты | 310 × 140 × 60 мм |
| Масса | 3,5 кг |
| Упаковка | 4 шт. / 15 кг / 1,76 куб. фута |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, стабилизацию по линии и по нагрузке.
- Дерейтинг может потребоваться при пониженном входном напряжении. Следует учитывать кривую дерейтирования и статические характеристики.
- Функции PV/PC активны, если пользователь не применяет SVR.
- Выход отключается, если выходное напряжение ниже 80% от установленного более 5 с; для восстановления требуется повторное включение питания.
- Источник питания рассматривается как компонент для установки в конечное оборудование; испытания EMC выполнялись при монтаже на металлической пластине 1100 × 650 мм толщиной 1 мм.
- Для моделей без вентилятора температурное снижение составляет 3,5 °C/1000 м при высоте более 2000 м.
- Необходимо согласовать изделие и систему водяного охлаждения с техническими специалистами MEAN WELL для подтверждения соответствия требованиям.
