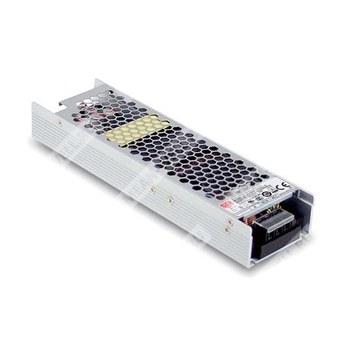

UHP-350-12 - импульсный источник питания 350 Вт для промышленной аппаратуры с выходом 12 В.
Расшифровка партномера
| Сегмент партномера | Значение |
|---|
| UHP | Серия сверхтонких источников питания Mean Well UHP |
| 350 | Номинальная мощность 350 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение
UHP-350-12 представляет собой одно-выходной импульсный источник питания в низкопрофильном исполнении, предназначенный для применения в промышленной автоматике, системах управления, электротехническом и электронном оборудовании, а также в оборудовании освещения и устройствах с нагрузкой на постоянном токе.
Описание
Серия UHP-350 выполнена в сверхтонком корпусе высотой 31 мм и ориентирована на работу без вентилятора, с охлаждением за счёт естественной конвекции и/или монтажа на дополнительную алюминиевую пластину. Для всей серии заявлен широкий диапазон входного напряжения 90~264 В переменного тока, высокая эффективность до 94%, встроенная активная коррекция коэффициента мощности и полный набор защитных функций. Источник рассчитан на работу в тяжёлых промышленных условиях и соответствует ряду международных требований по безопасности и электромагнитной совместимости.
Области применения
- Промышленная автоматизация
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Бытовые приборы
- Светодиодные дисплеи
- Источник питания для PoE-оборудования (для модели 55 В)
Особенности
- Низкопрофильное исполнение, высота 31 мм
- Безвентиляторная конструкция, охлаждение естественной конвекцией
- Допустимый кратковременный бросок входного напряжения 300 В переменного тока в течение 5 секунд
- Встроенная активная коррекция коэффициента мощности
- Рабочий диапазон температур от -30 до +70 °C
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Сигнал DC OK и функция резервирования — опционально
- Допустимая высота эксплуатации до 5000 м
- Светодиодный индикатор наличия питания
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | Не менее 0,94 при 230 В переменного тока; не менее 0,98 при 115 В переменного тока, при полной нагрузке |
| Пусковой ток | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный запуск |
| Ток потребления | 4 А при 115 В переменного тока; 2 А при 230 В переменного тока |
| Время удержания | 10 мс при 230 В переменного тока; 10 мс при 115 В переменного тока |
| Время запуска и нарастания | 2000 мс, 80 мс при 230 В переменного тока; 3000 мс, 80 мс при 115 В переменного тока при полной нагрузке; 550 мс при 230 В переменного тока для установки 55 В |
| Ток утечки | <0,75 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 12 В постоянного тока |
| Номинальный выходной ток | 29,2 А |
| Номинальная мощность | 350,4 Вт |
| Диапазон подстройки выходного напряжения | 11,4 ~ 12,6 В |
| Допуск выходного напряжения | ±0,5% |
| Регулирование по линии | ±0,3% |
| Регулирование по нагрузке | ±1,0% |
| Пульсации и шум | 200 мВ п-п |
| Эффективность | 91% |
Защиты
| Параметр | Значение |
|---|
| Перегрузка | 110 ~ 140% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Режим hiccup, восстановление автоматически после устранения неисправности |
| Порог перенапряжения | 13,2 ~ 15,6 В |
| Защита от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% относительной влажности, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибростойкость | 10 ~ 500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 1791,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 253,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход/выход: 3,75 кВ переменного тока; вход/корпус: 2 кВ переменного тока; выход/корпус: 1,25 кВ переменного тока |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN55014, BS EN/EN61000-3-2, -3, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2; BS EN/EN55035; heavy industry level; EAC TP TC 020 |
| Стандарты безопасности | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1, BS EN/EN61558-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, BIS IS13252 (Part1)/IEC60950-1, AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
Функциональные сигналы
| Параметр | Значение |
|---|
| Сигнал DC OK | Опциональный активный сигнал |
| Тип сигнала DC OK | Сигнал на оптопаре, коллекторное замыкание |
| Нагрузка контакта | До 15 В постоянного тока / 10 мА, резистивная нагрузка |
| Функция резервирования | Опциональная, допускает параллельное соединение двух источников |
| Условие параллельной работы | Максимальная нагрузка не должна превышать номинальную мощность любого из блоков питания |
Механические параметры
| Параметр | Значение |
|---|
| Габариты | 220 × 62 × 31 мм |
| Масса | 0,68 кг |
| Упаковка | 16 шт. в упаковке; масса упаковки 11,88 кг; объём 0,63 куб. фута |
| Момент затяжки | 5 кгс·см для входной клеммы; 8 кгс·см для выходной клеммы |
Подключение
| Клемма | Назначение контактов | Примечание |
|---|
| Входная клемма TB1 | 1 — AC/L; 2 — AC/N; 3 — FG | Разъём DEGSON DG28C-B-03P TB-HTP-200-40A |
| Выходная клемма TB2, TB3 | 1,2 — -V; 3,4 — +V | Разъём Mean Well |
| Разъём DC OK CN10 | 1 — DC COM; 2 — DC OK +V | JST B2B-PH-K-S или эквивалент |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать соответствующую кривую снижения параметров.
- Для моделей без вентилятора температурный дерейтинг составляет 3,5 °C на 1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Только для версии Blank; эффективность версии R немного ниже, чем у версии Blank.
- Параметр пускового тока имеет допуск 10%.
- RCM применяется на добровольной основе и соответствует релевантным стандартам IEC или AS/NZS, включая AS/NZS 4417.1.
Монтаж и установка
Для обеспечения теплового режима источник питания должен устанавливаться на дополнительную алюминиевую пластину или на корпус сопоставимого размера на нижней стороне. Рекомендуемый размер алюминиевой пластины — 450 × 450 мм, толщина 3 мм. Поверхность должна быть ровной и гладкой либо покрытой термопастой. Блок питания должен быть жёстко закреплён в центре пластины. Для соответствия кривым снижения параметров и статическим характеристикам серия UHP-350 должна быть установлена на алюминиевую пластину.
