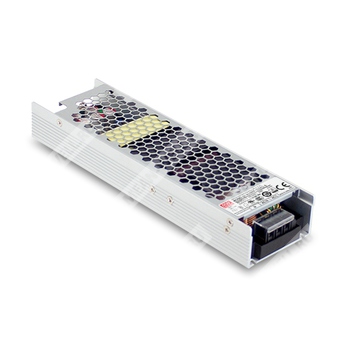

UHP-350-15 — импульсный источник питания 350 Вт с активной коррекцией коэффициента мощности и одним выходом 15 В.
Расшифровка партномера
| Позиция в обозначении | Значение |
| UHP | Серия источников питания UHP |
| 350 | Номинальная мощность 350 Вт |
| 15 | Выходное напряжение 15 В |
Назначение
UHP-350-15 относится к серии компактных низкопрофильных источников питания промышленного исполнения, рассчитанных на работу от сети переменного или постоянного тока с широким диапазоном входных напряжений и предназначенных для питания промышленной автоматики, систем управления, электротехнического оборудования и другой аппаратуры с требованием к высокой плотности мощности.
Описание
Серия UHP-350 представляет собой одновыходные импульсные источники питания Slim Type мощностью 350 Вт с низкопрофильным исполнением высотой 31 мм. Конструкция ориентирована на работу без вентилятора за счёт естественной конвекции, при этом предусмотрено применение с дополнительной алюминиевой плитой для обеспечения теплового режима и выполнения требований по снижению мощности при повышенной температуре и высоте установки.
Для исполнения с выходом 15 В доступны параметры, соответствующие таблице спецификации серии: выходное напряжение, диапазон подстройки, ток нагрузки, защита от перегрузки, перенапряжения, перегрева, а также параметры электромагнитной совместимости и безопасности.
Области применения
- Промышленная автоматизация
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
- Бытовые приборы
- Светодиодные дисплеи
- Источник питания для PoE-оборудования для модели 55 В
Особенности
- Низкопрофильное исполнение: 31 мм
- Безвентиляторная схема охлаждения, 350 Вт при конвекционном охлаждении
- Работа от широкого диапазона входного напряжения 90–264 В переменного тока
- Активная коррекция коэффициента мощности
- Рабочая температура: от -30 до +70 °C
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Сигнал DC OK и опция резервирования
- Светодиодный индикатор наличия питания
- Устойчивость к вибрации 5G
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,94 при 230 В AC; PF ≥ 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 91% |
| Ток потребления | 4 А / 115 В AC; 2 А / 230 В AC |
| Пусковой ток | Холодный старт: 30 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Время запуска, нарастания и удержания | 2000 мс, 80 мс / 230 В AC; 3000 мс, 80 мс / 115 В AC при полной нагрузке; 550 мс / 230 В AC для 55 В, время запуска |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 23,4 А |
| Номинальная мощность | 351 Вт |
| Диапазон подстройки напряжения | 14,3–15,8 В |
| Допуск по напряжению | ±0,3% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 200 мВ п-п |
| Временной режим выхода | Значения для серии соответствуют данным таблицы спецификации |
Защиты
| Параметр | Значение |
| Перегрузка | 110–140% от номинальной выходной мощности |
| Тип защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14,3–15,8 В |
| Тип защиты при перенапряжении | Выход отключается, восстановление после повторного включения |
| Перегрев | Выход отключается, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Сигнал DC OK | Опционально |
| Нагрузка контакта сигнала DC OK | Максимум 15 В DC / 10 мА, резистивная нагрузка |
| Резервирование | Опционально |
| Примечание по резервированию | Для параллельного включения при отказе одного блока питания второй автоматически подключается, что повышает надёжность системы |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Показатели надёжности
| Параметр | Значение |
| MTBF | 1791,2 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF по MIL-HDBK-217F | 253,4 тыс. ч минимум при 25 °C |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1, BS EN/EN61558-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, BIS IS13252(Part1)/IEC60950-1, AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032, GB17625.1, GB/T 9254.1, Class B, BS EN/EN55014, BS EN/EN61000-3-2, BS EN/EN61000-3-3, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; heavy industry level; EAC TP TC 020 |
Габариты и масса
| Параметр | Значение |
| Размеры | 220 × 62 × 31 мм |
| Масса | 0,68 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 16 шт. |
| Масса упаковки | 11,88 кг |
| Объём упаковки | 0,63 CUFT |
Подключение и конструктив
| Параметр | Значение |
| Входная клемма | TB1, 3 контакта |
| Выходная клемма | TB2, TB3 |
| Разъём сигнала DC OK | CN10: JST B2B-PH-K-S или эквивалент |
| Стыковочная часть разъёма | JST PHR-2 или эквивалент |
| Контакт разъёма | JST SPH-002T-P0.5S или эквивалент |
| Максимальный момент затяжки | 5 кгс·см для входа; 8 кгс·см для выхода |
| Монтаж | На алюминиевую плиту или основание аналогичного размера |
Примечания
| № | Текст |
| 1 | Все параметры, не оговорённые особо, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, стабилизацию по линии и по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую снижения мощности. |
| 5 | Температурное снижение мощности составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте установки выше 2000 м. |
| 6 | Источники питания рассматриваются как компоненты для установки в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС. |
| 7 | Только для исполнения Blank; эффективность исполнения R несколько ниже, чем у исполнения Blank. |
| 8 | Параметр пускового тока имеет допуск 10%. |
| 9 | RCM применяется на добровольной основе и соответствует соответствующим стандартам IEC или AS/NZS в рамках AS/NZS 4417.1. |
