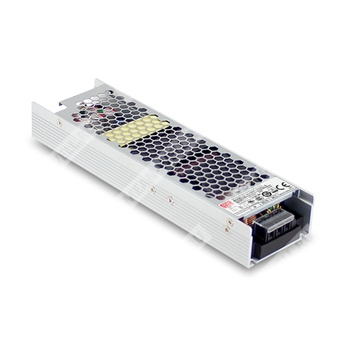

UHP-350-48 - импульсный источник питания 48 В мощностью 350 Вт для промышленной аппаратуры и автоматизации.
Назначение и основные особенности
UHP-350-48 — это одновыходной тонкопрофильный источник питания с выходным напряжением 48 В и номинальной мощностью 350 Вт. Модель относится к серии UHP-350, выполнена в безвентиляторном исполнении, рассчитана на работу с естественной конвекцией и предназначена для применения в промышленной автоматике, системах управления, электротехническом оборудовании, электронных приборах, светодиодных системах и телекоммуникационной аппаратуре.
Источник питания поддерживает широкий диапазон входного переменного напряжения 90–264 В AC и постоянного 127–370 В DC, оснащён встроенной активной коррекцией коэффициента мощности, имеет полный набор защит, рассчитан на работу в диапазоне температур от -30 до +70 °C и соответствует требованиям международных стандартов безопасности и ЭМС.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| UHP |
Серия источников питания UHP |
| 350 |
Номинальная мощность 350 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Области применения
- Промышленная автоматизация
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
- Бытовая техника
- Светодиодные дисплеи
- Источник питания для PoE-оборудования для модели 55 В; для 48 В модель соответствует общему промышленному назначению
Особенности
- Тонкопрофильное исполнение, высота 31 мм
- Безвентиляторная конструкция, охлаждение естественной конвекцией
- Полный диапазон входного напряжения 90–264 В AC
- Встроенная активная коррекция коэффициента мощности
- Рабочая температура от -30 до +70 °C
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Сигнал DC OK и функция резервирования — опция
- Допустимая высота эксплуатации до 5000 м
- Индикатор наличия выходного напряжения
- КПД до 94% для серии; для модели 48 В типовое значение 94%
Описание
Серия UHP-350 представляет собой компактные одновыходные импульсные источники питания тонкого профиля с низкой высотой корпуса 31 мм. Для модели UHP-350-48 установлено номинальное выходное напряжение 48 В, что делает её пригодной для питания промышленной автоматики, контроллеров, исполнительных модулей, телекоммуникационной и иной электронной аппаратуры постоянного тока.
Устройство рассчитано на универсальный сетевой вход 90–264 В AC, а также на питание от источников 127–370 В DC. В изделии реализованы активный PFC, высокий уровень помехоустойчивости и комплекс защитных функций. Конструкция не требует принудительного охлаждения и допускает монтаж в составе оборудования с использованием дополнительной алюминиевой плиты для оптимизации теплового режима.
Параметры
Выход
| Параметр |
Значение для UHP-350-48 |
| Выходное напряжение |
48 В |
| Номинальный выходной ток |
7,3 А |
| Номинальная мощность |
350,4 Вт |
| Диапазон подстройки напряжения |
45,6–50,4 В |
| Допуск по выходному напряжению |
±0,5% |
| Стабилизация по линии |
±0,3% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шум |
240 мВ п-п |
| КПД |
94% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В AC / 127–370 В DC |
| Диапазон входной частоты |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,94 при 230 В AC; PF ≥ 0,98 при 115 В AC при полной нагрузке |
| Пусковой ток |
60 А / 230 В AC |
| Ток потребления |
2 А / 230 В AC |
| Время включения и нарастания |
2000 мс, 80 мс / 230 В AC; 3000 мс, 80 мс / 115 В AC при полной нагрузке |
| Время удержания |
10 мс / 230 В AC; 10 мс / 115 В AC |
| Входной импульсный режим при включении |
Холодный старт 30 А / 115 В AC, 60 А / 230 В AC |
| Ток утечки |
< 0,75 мА / 240 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
110–140% от номинальной выходной мощности |
| Тип защиты при перегрузке |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения |
52,8–62,4 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим автоматическим восстановлением после перезапуска |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Сигнал DC OK |
Опция |
| Контактная нагрузка DC OK |
15 В DC / 10 мА, активная резистивная нагрузка |
| Резервирование |
Опция |
| Режим параллельной работы |
Два блока могут работать в резервируемой конфигурации; максимальная нагрузка не должна превышать номинальную мощность любого из блоков |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения и влажность |
-40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C, в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации |
До 5000 м |
Надёжность
| Параметр |
Значение |
| MTBF |
1791,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 253,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Безопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи |
Соответствие BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B; BS EN/EN55014; BS EN/EN61000-3-2, -3; BSMI CNS15936; EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2; BS EN/EN55035; уровень heavy industry; EAC TP TC 020 |
| Стандарты безопасности |
UL 62368-1; TUV BS EN/EN62368-1; BS EN/EN60335-1; BS EN/EN61558-1; BS EN/EN61558-2-16; GB 4943.1; BSMI CNS15598-1; EAC TP TC 004; BIS IS13252 (Part1) / IEC60950-1; AS/NZS 61558.1/2.16; AS/NZS 62368.1 |
Габаритные размеры и монтаж
| Параметр |
Значение |
| Габариты |
220 × 62 × 31 мм |
| Типоразмер корпуса |
CASE NO.: 232C |
| Способ установки |
Монтаж на дополнительную алюминиевую пластину или на корпус аналогичного размера |
| Рекомендуемый размер алюминиевой пластины |
450 × 450 мм |
| Крепление |
M3 × 4 |
Подключение
| Назначение |
Контакты |
Примечание |
| Вход переменного тока |
1 — AC/L, 2 — AC/N, 3 — FG |
Клеммник TB1 |
| Выход постоянного тока |
1,2 — -V; 3,4 — +V |
Клеммники TB2, TB3 |
| Разъём DC OK |
1 — DC COM; 2 — DC OK +V |
CN10 |
Конструктивные данные
| Параметр |
Значение |
| Масса |
0,68 кг |
| Упаковка |
16 шт.; 11,88 кг; 0,63 куб. фута |
Примечания
- Если не указано иное, все параметры измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтирования.
- Снижение допустимой нагрузки по температуре составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Только для исполнения Blank; КПД исполнения R несколько ниже, чем у Blank.
- Пусковой ток указан с допуском 10%.
- RCM применяется на добровольной основе и соответствует соответствующим стандартам IEC или AS/NZS в рамках AS/NZS 4417.1.
