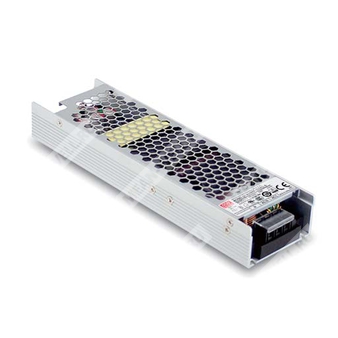

UHP-350-5 — импульсный источник питания 350 Вт с активной коррекцией коэффициента мощности для промышленного применения.
Назначение и особенности
Серия UHP-350 представляет собой компактные низкопрофильные источники питания с одним выходом, рассчитанные на питание промышленной, коммерческой и электронной аппаратуры. Модель UHP-350-5 относится к исполнению с выходным напряжением 5 В. Устройство выполнено в тонком корпусе высотой 31 мм, поддерживает работу от универсальной сети переменного тока 90–264 В и постоянного входа 127–370 В, оснащено активной коррекцией коэффициента мощности, встроенными защитами и рассчитано на работу в режиме естественной конвекции без вентилятора.
Для корректного теплового режима и выполнения кривых снижения мощности источник питания должен устанавливаться на дополнительную алюминиевую пластину или на шасси эквивалентного размера. Конструкция ориентирована на применение в шкафной и встраиваемой промышленной аппаратуре, включая системы управления, измерительные приборы, LED-оборудование и источники питания для PoE-устройств в соответствующем исполнении серии.
Расшифровка партномера
| Элемент обозначения | Значение |
|---|
| UHP | Серия низкопрофильных импульсных источников питания Mean Well |
| 350 | Номинальная мощность 350 Вт |
| 5 | Выходное напряжение 5 В |
Области применения
- Промышленная автоматизация
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Бытовая техника
- Системы индикации на светодиодах
- Источники питания для оборудования PoE — для модели 55 В; для данной модификации указано общее семейство применения серии
Ключевые свойства
- Низкопрофильное исполнение, высота корпуса 31 мм
- Безвентиляторная конвекционная система охлаждения
- Устойчивость к входному импульсному перенапряжению 300 В переменного тока в течение 5 секунд
- Встроенная активная коррекция коэффициента мощности
- Рабочий температурный диапазон от -30 до +70 °C
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Сигнал DC OK и функция резервирования — опционально
- Допустимая высота эксплуатации до 5000 м
- Светодиодный индикатор включения
Выходные характеристики
| Параметр | Значение для UHP-350-5 |
|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 60 А |
| Номинальная мощность | 300 Вт |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±2,0% |
| Пульсации и шум | 200 мВ п-п |
| Время установки, нарастания | 2000 мс, 80 мс при 230 В AC; 3000 мс, 80 мс при 115 В AC при полной нагрузке |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC |
| Ограничение по перегрузке | 110–140% от номинальной выходной мощности |
| Защита от перенапряжения | 5,75–6,75 В |
Входные характеристики
| Параметр | Значение для UHP-350-5 |
|---|
| Диапазон входного напряжения | 90–264 В AC; 127–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,94 при 230 В AC; PF ≥ 0,98 при 115 В AC при полной нагрузке |
| КПД | 90% |
| Потребляемый ток | 4 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток | Холодный старт: 30 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
Защиты
| Вид защиты | Реализация |
|---|
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка | 110–140% номинальной выходной мощности, режим hiccup |
| Перенапряжение | 5,75–6,75 В, отключение выходного напряжения с последующим перезапуском |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Функция | Описание |
|---|
| Сигнал DC OK | Опциональный сигнал состояния выхода, контактная нагрузка: 15 В DC / 10 мА, резистивная нагрузка |
| Резервирование | Опциональная функция для параллельной работы; при отказе одного источника второй автоматически активируется |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | От -30 до +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | От -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Параметры надёжности
| Показатель | Значение |
|---|
| MTBF | 1791,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 253,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Стандарты и соответствие
| Направление | Сведения |
|---|
| Безопасность | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1, BS EN/EN61558-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, BIS IS13252 (Part 1) / IEC60950-1, дизайн по AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
| Эмиссия ЭМС | BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN55014, BS EN/EN61000-3-2, BS EN/EN61000-3-3, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2; BS EN/EN55035; уровень для тяжёлой промышленности; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
|---|
| Габариты | 220 × 62 × 31 мм |
| Масса | 0,68 кг |
| Упаковка | 16 шт.; 11,88 кг; 0,63 куб. фута |
| Класс корпуса | CASE NO.: 232C |
Подключение
| Клемма / разъём | Назначение контактов |
|---|
| TB1 | 1 — AC/L; 2 — AC/N; 3 — FG |
| TB2, TB3 | 1,2 — -V; 3,4 — +V |
| CN10 | 1 — DC COM; 2 — DC OK +V |
Монтаж
Источник питания предназначен для установки на дополнительную алюминиевую пластину снизу. Рекомендуемый размер алюминиевой пластины: 450 × 450 мм, толщина 3 мм, крепление винтами M3×4. Поверхность пластины должна быть ровной и гладкой, допускается применение теплопроводной пасты. Устройство должно быть жёстко закреплено по центру пластины.
Примечания
| № | Примечание |
|---|
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает в себя допуск установки, нестабильность по сети и нестабильность по нагрузке. |
| 4 | При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую снижения мощности. |
| 5 | Температурное снижение мощности: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м. |
| 6 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 7 | Только для исполнения Blank; эффективность исполнения R немного ниже, чем у исполнения Blank. |
| 8 | Параметр пускового тока имеет допуск 10%. |
| 9 | RCM действует на добровольной основе и соответствует применимым стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1. |
