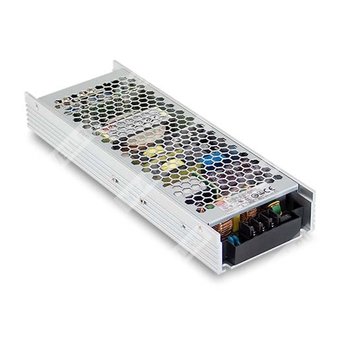

UHP-500-12 - импульсный источник питания 500 Вт для промышленной аппаратуры с выходом 12 В.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | UHP | Серия источников питания UHP |
| 2 | 500 | Номинальная мощность 500 Вт |
| 3 | 12 | Выходное напряжение 12 В |
Назначение
UHP-500-12 представляет собой одновыходовой источник питания slim-типа мощностью 500 Вт с низкопрофильным исполнением 31 мм, предназначенный для промышленного применения, систем управления и оборудования, требующего стабилизированного напряжения 12 В.
Области применения
- Промышленное автоматизированное оборудование
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
- Светодиодные дисплейные системы
Особенности
- Низкопрофильное исполнение: 31 мм
- Безвентиляторное исполнение, охлаждение конвекцией, мощность 500 Вт
- Устойчивость к импульсному перенапряжению на входе 300 В~ в течение 5 секунд
- Встроенная активная коррекция коэффициента мощности
- Диапазон рабочей температуры: от -30 до +70 °C
- Комплексная система защит: от короткого замыкания, перегрузки, перенапряжения и перегрева
- Сигнал DC OK и опциональная функция резервирования
- Светодиодная индикация наличия питания
- Работа на высоте до 5000 м
- 5G виброустойчивость
Описание
Серия UHP-500 — это компактные одновыходовые источники питания с широкодиапазонным входом 90…264 В~ и выходной линейкой напряжений 4,2 В, 5 В, 12 В, 15 В, 24 В, 36 В, 48 В и 55 В. Для исполнения UHP-500-12 номинальное выходное напряжение составляет 12 В. Серия рассчитана на промышленную эксплуатацию, обеспечивает высокий КПД до 95 %, работает без вентилятора за счёт естественной конвекции и соответствует требованиям международных стандартов безопасности.
Характеристики
| Параметр | Значение |
| Номинальная мощность | 500 Вт |
| Тип исполнения | Одновыходовой, slim |
| Высота корпуса | 31 мм |
| Способ охлаждения | Естественная конвекция, без вентилятора |
| Импульсная стойкость по входу | 300 В~ в течение 5 секунд |
| Диапазон рабочей температуры | -30…+70 °C |
| Максимальная высота эксплуатации | 5000 м |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В~ / 127…370 В= |
| Диапазон входной частоты | 47…63 Гц |
| Пусковой ток | 30 А при 115 В~, 60 А при 230 В~; холодный старт |
| Коэффициент мощности | Не менее 0,95 при 230 В~; не менее 0,98 при 115 В~ при полной нагрузке |
| Потребляемый ток | 4,85 А при 115 В~; 2,6 А при 230 В~ |
| Ток утечки | Менее 0,75 мА при 240 В~ |
| Время удержания | 12 мс при 230 В~; 12 мс при 115 В~ |
| Время запуска и нарастания | 1000 мс, 50 мс при 230 В~; 1000 мс, 50 мс при 115 В~ при полной нагрузке; 550 мс при 230 В~ для настройки 55 В |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 41,7 А |
| Номинальная мощность | 500,4 Вт |
| Диапазон регулировки напряжения | 11,4…12,6 В |
| Допуск по напряжению | ±1,0 % |
| Регулировка по линии | ±0,5 % |
| Регулировка по нагрузке | ±0,5 % |
| Пульсации и шум | 200 мВ п-п |
Защиты
| Параметр | Значение |
| Перегрузка | 110…140 % от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2…15,6 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита предусмотрена |
Сигналы и дополнительные функции
| Параметр | Значение |
| Сигнал DC OK | Опционально |
| Релейный контакт DC OK | 30 В= / 1 А, активная резистивная нагрузка |
| Функция резервирования | Опционально |
| Назначение функции резервирования | Параллельная работа двух источников, автоматическое включение резервного источника при отказе одного из блоков |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…95 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 10 минут/цикл, 60 минут по осям X, Y, Z |
| Коррекция по высоте | 3,5 °C на 1000 м при высоте выше 2000 м |
Надёжность
| Параметр | Значение |
| MTBF | 1264,1 тыс. ч минимум по Telcordia SR-332; 167,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3,75 кВ~; вход–корпус: 2 кВ~; выход–корпус: 1,25 кВ~ |
| Сопротивление изоляции | Не менее 100 МОм при 500 В=, 25 °C, 70 % RH |
| Эмиссия | Соответствие BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN61000-3-2, -3, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, уровень heavy industry, EAC TP TC 020 |
| Стандарты безопасности | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1 (кроме 55 В), BS EN/EN61558-1, BS EN/EN61558-2-16, GB 4943.1, BSMI CNS15598-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, EAC TP TC 004; проектирование по AS/NZS 61558.1/2.16 и AS/NZS 62368.1 |
Размеры и масса
| Параметр | Значение |
| Габариты | 232 × 81 × 31 мм |
| Масса | 0,905 кг |
| Упаковка | 16 шт.; 15,48 кг; 0,82 CUFT |
Примечания
1. Все параметры, специально не оговорённые, измерены при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
4. При низком входном напряжении может потребоваться дерейтинг; требуется сверка с кривой дерейтинга.
5. Для высоты более 2000 м требуется снижение температуры окружающей среды на 3,5 °C на каждые 1000 м.
6. Источник питания рассматривается как компонент конечного оборудования; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
7. Требуется сверка с кривой дерейтинга.
8. КПД исполнения R несколько ниже, чем у исполнения Blank, по фактическим измерениям.
9. Параметр пускового тока имеет допуск 10 %.
10. RCM является добровольным и соответствует релевантным стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1.
11. Некоторые модели или партии могут не иметь маркировки BIS; для подробностей следует обращаться в отдел продаж MEAN WELL.
Механическое исполнение и подключение
- Корпус: CASE NO. 233D
- Входной клеммник TB1: AC/L, AC/N, PE
- Выходные клеммники TB2, TB3: -V, +V
- Разъём CN1 для DC OK: JST B2B-PH-K-S или эквивалент
- Сопрягаемый корпус разъёма: JST PHR-2 или эквивалент
- Контакты: JST SPH-002T-P0.5S или эквивалент
- Максимальный момент затяжки: 5 кгс·см для входа, 8 кгс·см для выхода
- Требуется установка на дополнительную алюминиевую пластину или в корпус аналогичного размера для соответствия кривым дерейтинга и статической характеристики
Материалы по подключению и монтажу
- Рекомендуемая алюминиевая пластина: 450 × 450 мм
- Крепление: M3 × 4
- Поверхность пластины должна быть ровной и гладкой, либо с термопастой
- Блок должен быть жёстко закреплён по центру алюминиевой пластины
