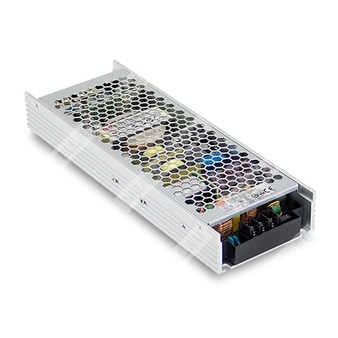

UHP-500-15 - импульсный источник питания 500 Вт на 15 В для промышленного оборудования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| UHP | Серия ультратонких источников питания Mean Well |
| 500 | Номинальная мощность 500 Вт |
| 15 | Выходное напряжение 15 В |
Области применения
- Промышленная автоматизация
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, аппаратура и устройства
- Системы светодиодных дисплеев
- Источники питания для PoE (для модели 55 В)
Краткое описание
UHP-500-15 представляет собой одновыходовой тонкопрофильный источник питания мощностью 500 Вт с высотой корпуса 31 мм. Изделие рассчитано на питание от сети переменного тока в широком диапазоне 90–264 В и обеспечивает стабилизированное выходное напряжение 15 В. Серия выполнена по безвентиляторной схеме с естественным охлаждением, поддерживает работу в диапазоне температур окружающей среды от -30 до +70 °C и оснащена полным набором защитных функций. Для модели предусмотрены встроенная активная коррекция коэффициента мощности, индикация наличия питания, а также опциональные функции сигнала DC OK и резервирования.
Особенности
- Ультратонкое исполнение с низкопрофильным корпусом 31 мм.
- Безвентиляторная конструкция, охлаждение за счёт естественной конвекции.
- Выходная мощность 500 Вт.
- Устойчивость к импульсному перенапряжению на входе 300 В переменного тока в течение 5 секунд.
- Встроенная активная коррекция коэффициента мощности.
- Рабочий диапазон температуры окружающей среды от -30 до +70 °C.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональный активный сигнал DC OK и функция резервирования.
- Высота эксплуатации до 5000 м.
- Светодиодная индикация включения питания.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | ≥0,95 при 230 В переменного тока; ≥0,98 при 115 В переменного тока, при полной нагрузке |
| Типовой КПД | 94 % |
| Пусковой ток | 60 А при 230 В переменного тока; 30 А при 115 В переменного тока, холодный старт |
| Ток утечки | <0,75 мА / 240 В переменного тока |
| Время установки, подъёма и удержания | 1000 мс, 50 мс / 230 В; 1000 мс, 50 мс / 115 В при полной нагрузке |
| Время удержания | 12 мс / 230 В; 12 мс / 115 В |
| Входной ток, типовой | 2,6 А / 230 В переменного тока; 4,85 А / 115 В переменного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 33,4 А |
| Номинальная мощность | 501 Вт |
| Диапазон регулировки выходного напряжения | 13,2–15,6 В |
| Допуск выходного напряжения | ±1,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±1,0 % |
| Пульсации и шум | 200 мВ п-п |
Защита
| Параметр | Значение |
| Перегрузка | 110–140 % от номинальной выходной мощности |
| Перегрузка, режим | Защита с переходом в прерывистый режим; восстановление автоматически после устранения неисправности |
| Перенапряжение | 16,5–19,5 В |
| Перегрев | Защита с отключением выходного напряжения; восстановление после снижения температуры |
| Защита от короткого замыкания | Есть |
Функции
| Параметр | Значение |
| Сигнал DC OK | Опционально |
| Резервирование | Опционально |
| Контактная нагрузка сигнального реле | 30 В постоянного тока / 1 А, активная нагрузка |
| Принцип работы резервирования | При параллельном включении второй источник автоматически включается при отказе первого |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Температура работы | -30…+70 °C |
| Влажность работы | 20–95 % без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95 % без конденсации |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 3,75 кВ переменного тока |
| Испытательное напряжение изоляции вход–корпус | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход–корпус | 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
ЭМС и безопасность
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B; BS EN/EN61000-3-2, -3; BSMI CNS15936; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; уровень heavy industry; EAC TP TC 020 |
| Стандарты безопасности | UL 62368-1; TUV BS EN/EN62368-1; BS EN/EN60335-1; BS EN/EN61558-1; BS EN/EN61558-2-16; GB 4943.1; BSMI CNS15598-1; BIS IS13252(Part1):2010 / IEC 60950-1:2005; EAC TP TC 004; проектирование по AS/NZS 61558.1/2.16 и AS/NZS 62368.1 |
Ресурс и массогабаритные характеристики
| Параметр | Значение |
| MTBF | 1264,1 тыс. ч минимум, Telcordia SR-332 (Bellcore); 167,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 232 × 81 × 31 мм (Д × Ш × В) |
| Масса | 0,905 кг |
| Упаковка | 16 шт.; 15,48 кг; 0,82 CUFT |
Механические данные
| Параметр | Значение |
| Тип корпуса | 233D |
| Монтаж | На алюминиевую пластину или в корпус равного размера; обязательна установка на нижнюю алюминиевую пластину |
| Рекомендуемый размер алюминиевой пластины | 450 × 450 мм |
| Толщина алюминиевой пластины | 3 мм |
| Крепление | M3 × 4 |
Подключение
| Назначение | Клеммы / разъём | Назначение контактов |
| Вход переменного тока | TB1 | 1 — AC/L; 2 — AC/N; 3 — защитное заземление |
| Выход постоянного тока | TB2, TB3 | 1,2 — -V; 3,4 — +V |
| DC OK | CN1 | 1 — DC COM1; 2 — DC COM2 |
Примечания
- Если отдельно не указано иное, параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую снижения мощности.
- При высоте эксплуатации более 2000 м требуется снижение температуры окружающей среды на 3,5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Следует ориентироваться на кривые снижения мощности.
- КПД исполнения R немного ниже, чем у исполнения Blank, согласно фактическому измерению.
- Параметр пускового тока имеет допуск 10 %.
- RCM является добровольной схемой и соответствует соответствующим стандартам IEC или AS/NZS, включая AS/NZS 4417.1.
- Некоторые модели или завод-изготовитель могут не иметь маркировки BIS; для деталей необходимо обращаться в отдел продаж MEAN WELL.
