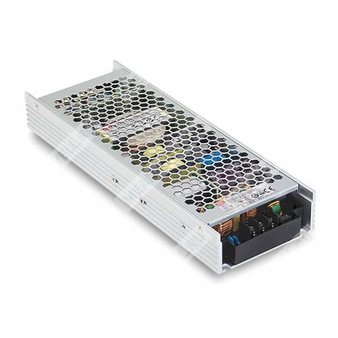

UHP-500-24 — компактный импульсный источник питания 24 В для промышленной автоматики и оборудования.
Расшифровка партномера
| Элемент партномера | Значение |
|---|
| UHP | Серия источников питания Mean Well UHP |
| 500 | Номинальная мощность 500 Вт |
| 24 | Выходное напряжение 24 В |
Назначение
UHP-500-24 относится к серии тонкопрофильных одновыходных источников питания с активной коррекцией коэффициента мощности (PFC), предназначенных для промышленной автоматизации, систем управления, электротехнического оборудования, электронных приборов и LED-применений.
Особенности
- Тонкопрофильное исполнение с высотой 31 мм.
- Безвентиляторное охлаждение, работа за счёт естественной конвекции.
- Полный диапазон входного напряжения 90–264 В переменного тока.
- Встроенная активная схема коррекции коэффициента мощности.
- Устойчивость к импульсному перенапряжению 300 В переменного тока в течение 5 секунд.
- Полный комплекс защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Сигнал DC OK и функция резервирования доступны как опция.
- Рабочая температура до +70 °C при соответствующем снижении нагрузки.
- Соответствие международным стандартам безопасности и ЭМС.
Области применения
- Промышленное автоматическое оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы, устройства и аппаратура.
- Светодиодные табло и дисплейные системы.
- Источники питания для PoE, для моделей с выходным напряжением 55 В; для UHP-500-24 этот пункт является общесерийным.
Описание
UHP-500-24 — это одно-выходный импульсный источник питания серии UHP-500 мощностью 500 Вт, выполненный в тонком корпусе с низким профилем 31 мм. Серия рассчитана на питание от сети 90–264 В переменного тока и формирует стабилизированное выходное напряжение 24 В постоянного тока. Для всей серии характерны высокая эффективность, работа без вентилятора, широкий температурный диапазон и встроенные средства защиты, что делает изделие пригодным для промышленной эксплуатации в составе шкафов автоматики, приборов и оборудования общего назначения.
Основные параметры
| Параметр | Значение для UHP-500-24 |
|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 20,9 А |
| Номинальная мощность | 501,6 Вт |
| Диапазон подстройки выходного напряжения | 22,8–25,2 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,0% |
| Пульсации и шум | 240 мВ п-п |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,95 при 230 В переменного тока; не менее 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД | 94,5% |
| Пусковой ток | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный старт |
| Потребляемый ток | 2,6 А при 230 В переменного тока |
| Ток утечки | < 0,75 мА при 240 В переменного тока |
| Время установки | 1000 мс |
| Время нарастания | 50 мс при 230 В переменного тока |
| Время удержания | 12 мс при 230 В переменного тока |
Защита
| Функция | Параметры и поведение |
|---|
| Перегрузка | 110–140% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6–31,2 В; отключение выходного напряжения, повторный запуск для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита предусмотрена |
Функции
| Функция | Сведения |
|---|
| Сигнал DC OK | Контактный выход, максимальная нагрузка контакта 30 В постоянного тока / 1 А, активная индикация состояния источника питания |
| Резервирование | Опция; возможно параллельное подключение двух блоков с функцией резервирования |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 5G, по 10 минут на цикл, по 60 минут по осям X, Y, Z |
| Допустимая высота эксплуатации | до 5000 м |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 1264,1 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 167,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Раздел | Сведения |
|---|
| Излучаемые помехи | Соответствие BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B; BS EN/EN61000-3-2, -3; BSMI CNS15936; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2 (BS EN/EN50082-2); BS EN/EN55035; уровень для тяжёлой промышленности; EAC TP TC 020 |
| Стандарты безопасности | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1, BS EN/EN61558-2-16, GB 4943.1, BSMI CNS15598-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, EAC TP TC 004; проектирование согласно AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
Механические данные
| Параметр | Значение |
|---|
| Габариты | 232 × 81 × 31 мм |
| Масса | 0,905 кг |
| Упаковка | 16 шт.; 15,48 кг; 0,82 CUFT |
Подключение
| Разъём / клемма | Назначение | Примечание |
|---|
| TB1 | Вход переменного тока | Клеммы AC/L, AC/N и защитное заземление |
| TB2, TB3 | Выход постоянного тока | Клеммы -V и +V |
| CN1 | Сигнал DC OK | Разъём JST B2B-PH-K-S или эквивалент |
Примечания
| № | Примечание |
|---|
| 1 | Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, оконцованной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию. |
| 4 | При пониженном входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую снижения характеристик. |
| 5 | Для высоты эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м. |
| 7 | Следует руководствоваться кривой снижения характеристик. |
| 8 | Для исполнения R эффективность немного ниже, чем у исполнения Blank, согласно фактическим измерениям. |
| 9 | Параметр пускового тока имеет допуск 10%. |
| 10 | RCM является добровольным требованием и соответствует релевантным стандартам IEC или AS/NZS, включая AS/NZS 4417.1. |
| 11 | Некоторые исполнения или партия производства могут не иметь маркировку BIS; для уточнения следует обращаться в отдел продаж MEAN WELL. |
