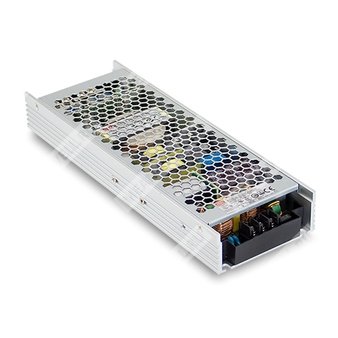

UHP-500-36 - импульсный источник питания 500 Вт на 36 В для промышленного применения.
Назначение
UHP-500-36 — это одновыходный тонкопрофильный источник питания с выходным напряжением 36 В и мощностью до 500 Вт, предназначенный для промышленной автоматизации, систем управления, оборудования связи, электронных приборов и светодиодных систем.
Области применения
- Промышленное оборудование автоматизации
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Светодиодные дисплеи
- Источник питания для PoE-систем (для модели 55 В)
Описание
Серия UHP-500 представляет собой компактные одновыходные источники питания мощностью 500 Вт с низкопрофильной конструкцией высотой 31 мм. Изделие рассчитано на работу от сети переменного тока с широким диапазоном входного напряжения 90–264 В AC и обеспечивает высокий КПД, достигающий 95% в зависимости от модификации.
Модель UHP-500-36 предназначена для формирования стабилизированного выхода 36 В. Источник питания работает в режиме естественной конвекции без вентилятора, имеет встроенную активную коррекцию коэффициента мощности, полный набор защит и рассчитан на эксплуатацию в промышленной среде в диапазоне температур от -30 до +70 °C.
Конструкция серии предусматривает установку на дополнительную алюминиевую пластину или в корпус эквивалентных габаритов для обеспечения требуемого теплового режима и соответствия кривым снижения мощности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| UHP | Серия источников питания Mean Well UHP |
| 500 | Номинальная мощность 500 Вт |
| 36 | Выходное напряжение 36 В |
Особенности
- Тонкопрофильное исполнение, высота 31 мм
- Бесвентиляторное охлаждение за счет конвекции
- Способность выдерживать импульс перенапряжения 300 В AC в течение 5 секунд
- Встроенная активная схема коррекции коэффициента мощности
- Рабочая температура окружающей среды от -30 до +70 °C
- Полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева
- Сигнал DC OK и опциональная функция резервирования
- Светодиодная индикация наличия питания
- Возможность эксплуатации на высоте до 5000 м
Параметры выхода
| Выходное напряжение | 36 В |
| Номинальный ток | 13,9 А |
| Номинальная мощность | 500,4 Вт |
| Регулировка выходного напряжения | 34,2–37,8 В |
| Допуск по выходному напряжению | ±0,5% |
| Стабилизация по линии | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 360 мВ п-п |
Параметры входа
| Диапазон входного напряжения | 90–264 В AC |
| Диапазон входного постоянного напряжения | 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | Не менее 0,95 при 230 В AC, не менее 0,98 при 115 В AC, при полной нагрузке |
| КПД | 95% |
| Пусковой ток | 60 А при 230 В AC; 30 А при 115 В AC, холодный старт |
| Ток утечки | Менее 0,75 мА при 240 В AC |
| Время установки выходного напряжения и нарастания | 1000 мс, 50 мс при 230 В AC; 1000 мс, 50 мс при 115 В AC на полной нагрузке; 550 мс при 230 В AC для установки 55 В |
| Время удержания | 12 мс при 230 В AC; 12 мс при 115 В AC |
Защиты
| Перегрузка | 110–140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Выключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 46,2–54,6 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после исчезновения неисправности |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Тип защиты от короткого замыкания | Hiccup, автоматическое восстановление после устранения неисправности |
Функциональные возможности
| Сигнал DC OK | Опционально |
| Контактная нагрузка сигнала DC OK | 30 В DC / 1 А, резистивная нагрузка |
| Резервирование | Опционально |
| Назначение резервирования | Параллельное подключение двух источников для повышения надежности системы |
Эксплуатационные параметры
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5 G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Допустимая высота эксплуатации | До 5000 м |
MTBF
| MTBF | 1264,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 167,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Стандарты безопасности | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1, BS EN/EN61558-2-16, GB 4943.1, BSMI CNS15598-1, BIS IS13252 (Part 1): 2010 / IEC 60950-1: 2005, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B; BS EN/EN61000-3-2, -3; BSMI CNS15936; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; heavy industry level; EAC TP TC 020 |
Габариты и масса
| Размеры | 232 × 81 × 31 мм |
| Масса | 0,905 кг |
Упаковка
| Количество в упаковке | 16 шт. |
| Масса упаковки | 15,48 кг |
| Объем упаковки | 0,82 CUFT |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к конденсаторам 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо руководствоваться кривой снижения мощности.
- При высоте эксплуатации выше 2000 м требуется снижение температуры окружающей среды на 3,5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Следует руководствоваться кривой снижения мощности.
- КПД для исполнения R немного ниже, чем для исполнения Blank, в соответствии с фактическими измерениями.
- Пусковой ток имеет допуск 10%.
- RCM применяется на добровольной основе и соответствует соответствующим стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1.
- Некоторые модификации или партии могут не иметь маркировки BIS; для уточнения необходимо обращаться в отдел продаж MEAN WELL.
Механические данные и подключение
Корпус: CASE NO. 233D.
Входные клеммы питания: TB1. Выходные клеммы постоянного тока: TB2, TB3. Разъём DC OK: CN1.
| Входные клеммы TB1 | 1 — AC/L; 2 — AC/N; 3 — защитное заземление |
| Выходные клеммы TB2, TB3 | 1,2 — -V; 3,4 — +V |
| Разъём CN1 | 1 — DC COM1; 2 — DC COM2 |
| Максимальный момент затяжки TB1 | 5 кгс·см |
| Максимальный момент затяжки TB2/TB3 | 8 кгс·см |
| Модуль DC OK | JST B2B-PH-K-S или эквивалент |
| Ответная часть | JST PHR-2 или эквивалент |
| Контакты | JST SPH-002T-P0.5S или эквивалент |
Монтаж
Для обеспечения требуемого теплового режима источник питания необходимо устанавливать на дополнительную алюминиевую пластину или в корпус того же размера, как показано в документации. Рекомендуемый размер алюминиевой пластины: 450 × 450 мм, толщина 3 мм, крепление винтами M3 × 4. Поверхность пластины должна быть ровной и гладкой либо покрытой термопастой. Устройство должно быть жёстко закреплено по центру пластины.
