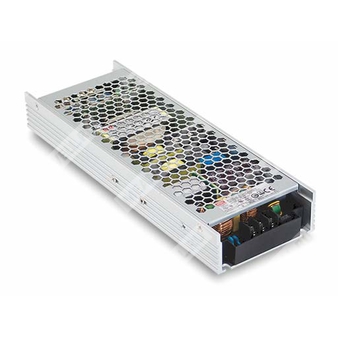

UHP-500-48 - импульсный источник питания 500 Вт с коррекцией коэффициента мощности и выходным напряжением 48 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| UHP | Серия низкопрофильных источников питания с активной коррекцией коэффициента мощности |
| 500 | Номинальная мощность 500 Вт |
| 48 | Выходное напряжение 48 В |
Назначение
Источник питания серии UHP-500 предназначен для промышленной автоматизации, систем промышленного управления, механического и электротехнического оборудования, электронных приборов и аппаратуры, светодиодных дисплеев, а также оборудования питания для PoE в исполнении 55 В. Для UHP-500-48 основным применением является формирование стабилизированного выходного напряжения 48 В постоянного тока при мощности до 500 Вт.
Описание
UHP-500-48 относится к серии UHP-500 — это одновыходной низкопрофильный источник питания мощностью 500 Вт с высотой корпуса 31 мм. Серия рассчитана на работу от широкого диапазона сетевого входа 90–264 В переменного тока и обеспечивает высокий КПД, достигающий 95%. Конструкция выполнена без вентилятора и рассчитана на охлаждение естественной конвекцией. Диапазон рабочих температур составляет от -30 до +70 °C. Источник питания имеет полный набор защит, а также стойкость к вибрации 5G. Изделие соответствует международным стандартам безопасности и электромагнитной совместимости.
Особенности
- Низкопрофильное исполнение: 31 мм.
- Безвентиляторная конструкция, охлаждение естественной конвекцией.
- Активная коррекция коэффициента мощности.
- Работа от универсального входа 90–264 В AC.
- Высокий КПД до 95%.
- Полный набор защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Вариант с активным сигналом DC OK и резервированием.
- Возможность параллельной работы в резервируемом исполнении.
- Сигнализация включения и состояния DC OK.
- Стойкость к импульсной перегрузке по входу до 300 В AC в течение 5 секунд.
- Рабочая высота до 5000 м.
Основные параметры
| Выходное напряжение | 48 В |
| Номинальный ток | 10,45 А |
| Номинальная мощность | 501,6 Вт |
| Допуск по выходному напряжению | ±0,5% |
| Регулировка по линии | ±0,3% |
| Регулировка по нагрузке | ±1,0% |
| Пульсации и шум | 360 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 45,6–50,4 В |
Вход
| Диапазон входного напряжения | 90–264 В AC / 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,95 при 230 В AC; не менее 0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток | 4,85 А при 115 В AC; 2,6 А при 230 В AC |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный пуск |
| Время удержания | 12 мс при 230 В AC; 12 мс при 115 В AC |
| Время запуска, нарастания | 1000 мс, 50 мс при 230 В AC; 1000 мс, 50 мс при 115 В AC, при полной нагрузке; 550 мс при 230 В AC для настройки 55 В |
| Ток утечки | менее 0,75 мА при 240 В AC |
| Стойкость к перенапряжению входа | 300 В AC в течение 5 секунд |
Выход
| Номинальное напряжение | 48 В |
| Номинальный ток | 10,45 А |
| Номинальная мощность | 501,6 Вт |
| Диапазон регулировки напряжения | 45,6–50,4 В |
| Диапазон перенапряжения защиты | 52,8–62,4 В |
| Перегрузка | 110–140% от номинальной выходной мощности |
Защита
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка | 110–140% от номинальной выходной мощности |
| Перенапряжение | 52,8–62,4 В |
| Перегрев | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Функции
| Сигнал DC OK | Опционально |
| Резервирование | Опционально |
| Контактная нагрузка | 30 В DC / 1 А, резистивная нагрузка |
| Назначение резервирования | При параллельной работе, если один источник не работает, другой автоматически включается; это предотвращает отказ системы и повышает ее надежность |
Условия эксплуатации
| Диапазон рабочей температуры | -30…+70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
| Допустимая высота эксплуатации | до 5000 м |
Электрическая прочность и изоляция
| Испытательное напряжение между входом и выходом | 3,75 кВ AC |
| Испытательное напряжение между входом и защитным заземлением | 2 кВ AC |
| Испытательное напряжение между выходом и защитным заземлением | 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Излучаемые помехи | Соответствие BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN61000-3-2, -3, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, уровень heavy industry, EAC TP TC 020 |
| Стандарты безопасности | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1, BS EN/EN61558-2-16, GB 4943.1, BSMI CNS15598-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, EAC TP TC 004; проектирование по AS/NZS 61558.1/2.16, AS/NZS 62368.1 |
MTBF
| MTBF по Telcordia SR-332 (Bellcore) | 1264,1 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 167,6 тыс. ч, минимум |
Габариты и масса
| Размеры | 232 × 81 × 31 мм (Д × Ш × В) |
| Масса | 0,905 кг |
| Упаковка | 16 шт.; 15,48 кг; 0,82 CUFT |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую снижения нагрузки.
- При высоте эксплуатации более 2000 м требуется снижение температуры окружающей среды на 3,5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно повторно подтверждаться на соответствие требованиям ЭМС.
- Следует руководствоваться кривой снижения нагрузки.
- Для исполнения R КПД немного ниже, чем у исполнения Blank, согласно фактическим измерениям.
- Параметр пускового тока имеет допуск 10%.
- RCM применяется на добровольной основе и соответствует релевантным стандартам IEC или AS/NZS, включая AS/NZS 4417.1.
- Некоторые модели или партия изготовления могут не иметь маркировки BIS; для подробностей следует обращаться в отдел продаж MEAN WELL.
