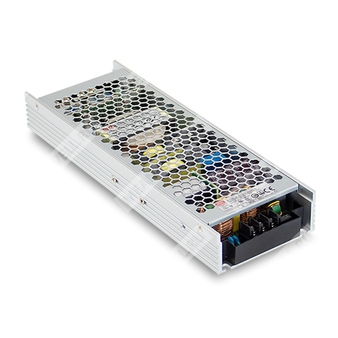

UHP-500-5 - импульсный источник питания 500 Вт на 5 В для промышленной автоматики и электронного оборудования.
Назначение и краткое описание
UHP-500-5 — это одноканальный тонкопрофильный источник питания мощностью 500 Вт с выходным напряжением 5 В, предназначенный для применения в промышленной автоматике, системах управления, электротехническом оборудовании, электронных приборах, светодиодных системах индикации и источниках питания для PoE-решений.
Устройство выполнено в низкопрофильном корпусе высотой 31 мм, рассчитано на работу от универсальной сети переменного тока 90–264 В и от постоянного входа 127–370 В. Серия оснащена активной коррекцией коэффициента мощности, работает без вентилятора за счёт конвекционного охлаждения и рассчитана на эксплуатацию в промышленном диапазоне температур от -30 до +70 °C при соблюдении кривой дерейтирования.
Области применения
- Промышленное оборудование автоматизации
- Системы промышленного управления
- Механическое и электротехническое оборудование
- Электронные приборы, аппаратура и устройства
- Применения со светодиодной индикацией и дисплеями
- Источник питания для PoE-оборудования
Особенности
- Тонкопрофильное исполнение с высотой 31 мм
- Безвентиляторная конструкция, охлаждение за счёт естественной конвекции
- Мощность до 500 Вт
- Встроенная активная коррекция коэффициента мощности
- Устойчивость к сетевому перенапряжению до 300 В переменного тока в течение 5 секунд
- Рабочая температура окружающей среды от -30 до +70 °C
- Полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева
- Сигнал DC OK и опция резервирования
- Светодиодный индикатор наличия питания
- Соответствие международным требованиям безопасности и ЭМС
- Допустимая высота эксплуатации до 5000 м
Расшифровка партномера UHP-500-5
| Обозначение |
Расшифровка |
| UHP |
Серия тонкопрофильных источников питания Mean Well |
| 500 |
Номинальная мощность серии: 500 Вт |
| 5 |
Выходное напряжение: 5 В |
Таблица параметров
Выход
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный ток |
80 А |
| Номинальная мощность |
400 Вт |
| Диапазон регулировки напряжения |
4,5–5,5 В |
| Допуск по выходному напряжению |
±2,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Пульсации и шум |
200 мВ п-п |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
90–264 В переменного тока |
| Диапазон входного напряжения постоянного тока |
127–370 В постоянного тока |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
не менее 0,95 при 230 В переменного тока; не менее 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД |
90% |
| Пусковой ток |
30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный старт |
| Потребляемый ток |
4,85 А при 115 В переменного тока; 2,6 А при 230 В переменного тока |
| Ток утечки |
менее 0,75 мА при 240 В переменного тока |
| Время запуска, нарастания |
1000 мс, 50 мс при 230 В переменного тока; 1000 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания |
12 мс при 230 В переменного тока; 12 мс при 115 В переменного тока |
Защиты
| Параметр |
Значение |
| Перегрузка |
110–140% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Переход в прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
5,75–6,75 В |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
от -30 до +70 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–50 °C |
| Вибрация |
10–500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Снижение мощности по высоте |
3,5 °C на 1000 м при высоте выше 2000 м |
| Максимальная высота эксплуатации |
5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 3,75 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 1,25 кВ переменного тока |
| Сопротивление изоляции |
100 МОм минимум при 500 В постоянного тока, 25 °C, 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B; BS EN/EN61000-3-2, -3; BSMI CNS15936; EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; уровень heavy industry; EAC TP TC 020 |
| Стандарты безопасности |
UL 62368-1; TUV BS EN/EN62368-1; BS EN/EN60335-1; BS EN/EN61558-1; BS EN/EN61558-2-16; GB 4943.1; BSMI CNS15598-1; BIS IS13252(Part1):2010/IEC 60950-1:2005; EAC TP TC 004 |
Функциональные узлы
| Параметр |
Значение |
| Сигнал DC OK |
Опционально |
| Резервирование |
Опционально, встроенная функция для параллельного подключения двух блоков питания |
| Контактная нагрузка |
30 В постоянного тока / 1 А, активная нагрузка |
Надёжность
| Параметр |
Значение |
| MTBF |
1264,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 167,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габариты и масса
| Параметр |
Значение |
| Размеры |
232 × 81 × 31 мм |
| Масса |
0,905 кг |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
16 шт. |
| Масса упаковки |
15,48 кг |
| Объём упаковки |
0,82 CUFT |
Подключение
| Клемма входа переменного тока |
TB1 |
| Назначение выводов входа |
1 — AC/L; 2 — AC/N; 3 — заземление |
| Клеммы выхода постоянного тока |
TB2, TB3 |
| Назначение выводов выхода |
1, 2 — -V; 3, 4 — +V |
| Разъём DC OK |
CN1 |
| Назначение выводов DC OK |
1 — DC COM1; 2 — DC COM2 |
Примечания
| 1 |
Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключённой к конденсаторам 0,1 мкФ и 47 мкФ параллельно. |
| 3 |
Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке. |
| 4 |
При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтирования. |
| 5 |
При высоте эксплуатации более 2000 м требуется температурное снижение на 3,5 °C на 1000 м. |
| 6 |
Источник питания является компонентом, предназначенным для установки в конечное изделие; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
| 7 |
Следует руководствоваться кривой дерейтирования. |
| 8 |
Для исполнения R коэффициент полезного действия немного ниже, чем у исполнения Blank, согласно фактическим измерениям. |
| 9 |
Параметр пускового тока имеет допуск 10%. |
| 10 |
RCM применяется на добровольной основе и соответствует релевантным стандартам IEC или AS/NZS, совместимым с AS/NZS 4417.1. |
| 11 |
Некоторые модели или партии могут не иметь маркировки BIS; для уточнения требуется обращение в отдел продаж MEAN WELL. |
Монтаж и тепловые условия
Для обеспечения характеристик по кривой дерейтирования и статической характеристике серия UHP-500 должна устанавливаться на дополнительную алюминиевую пластину либо на корпус аналогичного размера. Поверхность должна быть ровной и гладкой; допускается нанесение термопасты. Источник питания должен быть жёстко закреплён в центре алюминиевой пластины.
Рекомендуемый размер алюминиевой пластины: 450 × 450 мм, толщина 3 мм. Крепление — винтами M3×4.
