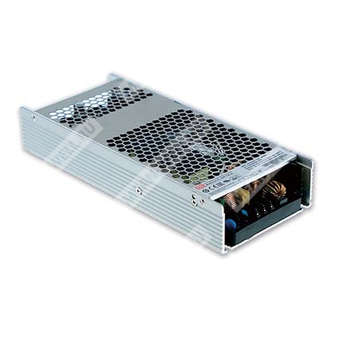

UHP-750-12 - компактный импульсный источник питания 12 В 750 Вт для промышленной автоматики и электрооборудования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| UHP | Серия источников питания UHP |
| 750 | Номинальная мощность 750 Вт |
| 12 | Выходное напряжение 12 В |
Назначение
UHP-750-12 представляет собой одновыходовой импульсный источник питания slim-типа с активной коррекцией коэффициента мощности (PFC), предназначенный для промышленной автоматизации, систем управления, электрооборудования, электронных приборов и бытовой техники. Изделие выполнено в низкопрофильном корпусе высотой 41 мм и рассчитано на работу с кондуктивным охлаждением без вентилятора либо с дополнительным обдувом в зависимости от условий монтажа.
Области применения
- Промышленное оборудование для автоматизации
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
- Бытовая техника
- Источник питания для оборудования PoE (для 48-вольтовых моделей; в данном случае не относится к UHP-750-12)
Ключевые особенности
- Компактное исполнение slim-типа, высота корпуса 41 мм
- Бескулерная конструкция с кондуктивным охлаждением
- Допуск входного напряжения широкого диапазона: 90–264 В переменного тока
- Активная коррекция коэффициента мощности
- Выдерживает сетевой импульс 300 В переменного тока в течение 5 секунд
- Рабочий диапазон температуры: от -30 до +70 °C
- Полный набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева
- Релейный сигнал DC OK
- Светодиодная индикация наличия питания
- Соответствие требованиям международных стандартов безопасности и ЭМС
Основные электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон регулировки выходного напряжения | 12–14,4 В |
| Номинальный выходной ток | 60 А |
| Номинальная выходная мощность | 720 Вт |
| Допустимая перегрузочная мощность | 105–125% от номинальной выходной мощности |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Уставка, время нарастания | 1000 мс, 50 мс / 230 В; 1000 мс, 50 мс / 115 В при полной нагрузке |
| Время удержания | 12 мс / 230 В; 12 мс / 115 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | Не менее 0,95 при 230 В; не менее 0,98 при 115 В при полной нагрузке |
| КПД | 93,5% |
| Пусковой ток | Холодный старт: 20 А при 115 В; 40 А при 230 В |
| Ток потребления переменного тока | 7,5 А / 115 В; 3,8 А / 230 В |
| Ток утечки | Менее 0,75 мА / 240 В переменного тока |
Параметры защиты
| Вид защиты | Описание |
| От перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| От перенапряжения | Отключение выходного напряжения, повторный запуск после перезапуска питания |
| От перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| От короткого замыкания | Защита заявлена в составе полного набора защитных функций |
Функциональные параметры
| Параметр | Значение |
| Сигнал DC OK | Релейный контакт |
| Максимальная коммутационная нагрузка DC OK | 30 В постоянного тока / 1 А, активная нагрузка |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | От -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,25 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия по ЭМС | BS EN/EN55032 (CISPR32) класс B по проводимым и излучаемым помехам; BS EN/EN61000-3-2 класс A; BS EN/EN61000-3-3 |
| Помехоустойчивость по ЭМС | BS EN/EN55035, BS EN/EN61000-6-2; ESD уровень 3; EFT/Burst уровень 3; Surge 2 кВ линия-линия, 4 кВ линия-земля; Conducted уровень 3; Magnetic Field уровень 4; Voltage Dips and Interruptions по указанным уровням в документе |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 833,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 104,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 237 × 100 × 41 мм (Д × Ш × В) |
| Масса | 1,4 кг |
| Упаковка | 10 шт. / 15 кг / 0,8 куб. фута |
Конструктивное исполнение и подключение
Корпус выполнен в металлическом низкопрофильном исполнении с размерами 237 × 100 × 41 мм. На лицевой панели предусмотрены входные и выходные клеммные блоки, а также разъём для сигнала DC OK. Для монтажа указаны крепёжные отверстия диаметром 4,2 мм. При установке на алюминиевую пластину рекомендуется обеспечивать ровную и гладкую контактную поверхность либо использовать термопасту для улучшения теплопередачи.
Назначение клемм и разъёмов
| Узел | Номер контакта | Назначение |
| Входной клеммник TB1 | 1 | AC/L |
| Входной клеммник TB1 | 2 | AC/N |
| Входной клеммник TB1 | 3 | Защитное заземление |
| Выходной клеммник TB2, TB3 | 1, 2 | +V |
| Выходной клеммник TB2, TB3 | 3, 4 | -V |
| Разъём DC OK CN11 | 1 | DC COM1 |
| Разъём DC OK CN11 | 2 | DC COM2 |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно соединёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать характеристику дерейтирования и статические характеристики.
- Испытания ЭМС выполняются при установке блока на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- При высоте эксплуатации выше 2000 м для безвентиляторных моделей требуется снижение допустимой температуры на 3,5 °C на каждые 1000 м.
- Температурный дерейтинг с вентиляцией составляет 5 °C на 1000 м при высоте выше 2000 м.
- Для некоторых моделей или партий может отсутствовать маркировка BIS.
Для обеспечения заявленных характеристик источник питания допускается устанавливать на алюминиевую пластину либо на корпус аналогичного размера, а также применять принудительное воздушное охлаждение. Рекомендуемая площадь пластины и схема обдува приведены в документации.
