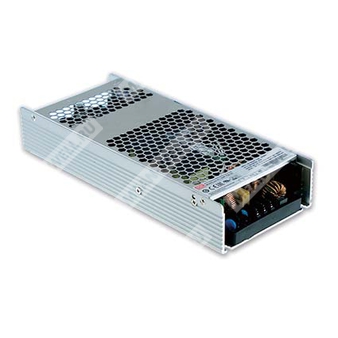

UHP-750-24 - импульсный источник питания 750 Вт с коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| Обозначение |
Расшифровка |
| UHP |
Серия ультраплоских источников питания MEAN WELL |
| 750 |
Номинальная мощность 750 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение и особенности
UHP-750-24 представляет собой одновыходовой импульсный источник питания в ультратонком исполнении для промышленной электроники и электротехники. Модель рассчитана на питание нагрузок постоянным напряжением 24 В и относится к серии UHP-750, выполненной в низкопрофильном корпусе высотой 41 мм.
Источнику питания присущ широкий диапазон входного переменного напряжения, активная коррекция коэффициента мощности, высокая эффективность и работа в безвентиляторной схеме охлаждения при конвекции воздуха. Устройство предназначено для применения в промышленной автоматизации, системах управления, электромеханическом оборудовании, измерительной и электронной аппаратуре, бытовых устройствах, а также в системах питания оборудования PoE для 48-вольтовых моделей серии.
Преимущества и свойства
- Ультратонкое исполнение с высотой корпуса 41 мм.
- Безвентиляторное и кондуктивно-охлаждаемое исполнение.
- Активная коррекция коэффициента мощности.
- Работа в широком диапазоне входного напряжения.
- Встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Релейный контакт DC OK для контроля состояния выхода.
- Устойчивость к вибрации 5G.
- Соответствие международным стандартам безопасности.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Бытовые приборы.
- Источники питания оборудования PoE.
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В переменного тока, 127–370 В постоянного тока |
| Частотный диапазон | 47–63 Гц |
| Коэффициент мощности | не менее 0,95 при 230 В AC; не менее 0,98 при 115 В AC, при полной нагрузке |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC, холодный запуск |
| Ток потребления по сети | 7,5 А при 115 В AC; 3,8 А при 230 В AC |
| Потребляемая мощность на холостом ходу | 105–125% от номинальной выходной мощности |
| Устойчивость к импульсному перенапряжению | 300 В AC в течение 5 секунд |
| Ток утечки | менее 0,75 мА при 240 В AC |
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Диапазон подстройки выходного напряжения | 24–28,8 В |
| Номинальный выходной ток | 31,3 А |
| Номинальная выходная мощность | 751,2 Вт |
| Пиковая/доступная мощность | 751,2 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления, нарастания | 1000 мс, 50 мс при 230 В AC; 1000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 12 мс при 230 В AC; 12 мс при 115 В AC |
Защиты
| Функция | Поведение |
|---|
| Перегрузка | 115–125% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 29–33 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | защита реализована, режим восстановления не указан отдельно |
Функциональные сигналы
| Параметр | Значение |
|---|
| Сигнал DC OK | Релейный контакт |
| Номинал контакта | 30 В DC / 1 А, активная нагрузка |
| Состояние контакта | Замкнут при включенном источнике питания и исправном выходе DC OK |
| Состояние контакта | Разомкнут при выключении источника или отказе DC fail |
Электрические и эксплуатационные параметры
| Параметр | Значение |
|---|
| КПД | 95% тип. |
| Рабочая температура | от -30 до +70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Высота эксплуатации | до 5000 м |
| Дерейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
ЭМС
| Раздел | Параметр | Норма |
|---|
| Излучаемые помехи | Проводимые | Класс B |
| Излучаемые помехи | Излучаемые | Класс B |
| Излучаемые помехи | Гармонический ток | Класс A |
| Излучаемые помехи | Мерцание напряжения | --- |
| Помехоустойчивость | Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Помехоустойчивость | Радиочастотное излучение | Уровень 3 |
| Помехоустойчивость | Быстрые переходные процессы | Уровень 3 |
| Помехоустойчивость | Импульсные перенапряжения | 2 кВ линия-линию, 4 кВ линия-земля |
| Помехоустойчивость | Кондуктивные помехи | Уровень 3 |
| Помехоустойчивость | Магнитное поле | Уровень 4 |
| Помехоустойчивость | Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Безопасность и изоляция
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-PE: 2 кВ AC; выход-PE: 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические данные
| Параметр | Значение |
|---|
| Габариты | 237 × 100 × 41 мм |
| Масса | 1,4 кг |
| Упаковка | 10 шт. / 15 кг / 0,8 куб. фута |
| Исполнение корпуса | Case No. 270B |
Средняя наработка на отказ
| Методика | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 833,9 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 104,9 тыс. ч минимум |
Подключение
| Клемма | Назначение | Примечание |
|---|
| TB1, 1 | AC/L | Вход переменного тока |
| TB1, 2 | AC/N | Вход переменного тока |
| TB1, 3 | PE | Защитное заземление |
| TB2, TB3 | +V | Выход постоянного напряжения |
| TB2, TB3 | -V | Выход постоянного напряжения |
| CN11 | DC COM1 / DC COM2 | Разъем сигнала DC OK |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться дерейтинг. Необходимо учитывать кривую дерейтингa и статические характеристики.
5. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
6. Для моделей без вентилятора дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м при высоте более 2000 м. Для моделей с вентилятором — 5 °C/1000 м при высоте более 2000 м.
7. Некоторые модели или отдельные партии могут не иметь маркировки BIS; для уточнения следует обращаться в отдел продаж MEAN WELL.
