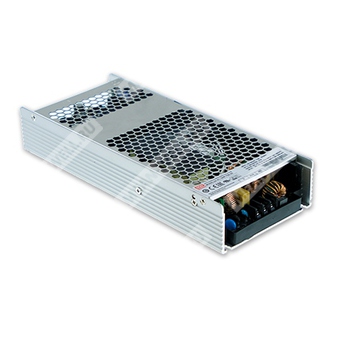

UHP-750-36 - компактный 750-Вт источник питания для промышленного оборудования и систем автоматизации.
Назначение
UHP-750-36 представляет собой одновыводной импульсный источник питания slim-типа мощностью 750 Вт с низкопрофильной конструкцией высотой 41 мм, предназначенный для применения в промышленной автоматике, системах управления, электротехническом и электронном оборудовании, а также в составе источников питания PoE-оборудования (для модели 48 В).
Применения
- Промышленное оборудование автоматизации
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
- Бытовые приборы
- Оборудование питания PoE
Описание
Серия UHP-750 — это компактные одновыводные источники питания slim-типа мощностью 750 Вт с профилем 41 мм. Изделие рассчитано на универсальный вход 90~264 В переменного тока и формирует несколько вариантов выходного напряжения: 12 В, 24 В, 36 В и 48 В. Для серии характерны высокий КПД до 95%, работа в диапазоне температур от -30 до +70 ℃ при воздушной конвекции без вентилятора, встроенная активная коррекция коэффициента мощности, полный набор защитных функций и стойкость к вибрации 5G. Изделие соответствует требованиям международных стандартов безопасности, включая UL62368-1 и BS EN/EN62368-1.
Расшифровка партномера
| Позиция | Значение |
|---|
| UHP | Серия источников питания |
| 750 | Номинальная мощность 750 Вт |
| 36 | Выходное напряжение 36 В |
Особенности
- Низкопрофильное исполнение, высота 41 мм
- Безвентиляторное исполнение с охлаждением за счет теплопроводности
- Выдерживает импульс 300 В переменного тока в течение 5 секунд
- Встроенная активная коррекция коэффициента мощности
- Рабочий диапазон температуры окружающей среды от -30 до +70 ℃
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Релейный контакт DC OK
- Светодиодная индикация включения
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 36 В |
| Номинальный ток | 20,9 А |
| Номинальная мощность | 752,4 Вт |
| Диапазон подстройки выходного напряжения | 36~43,2 В |
| Пульсации и шум | 250 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 1000 мс, 50 мс / 230 В AC; 1000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 12 мс / 230 В AC; 12 мс / 115 В AC |
| Перегрузка | 105~125% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 43,5~49 В; отключение выходного напряжения с восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90~264 В AC; 127~370 В DC |
| Диапазон частоты | 47~63 Гц |
| Коэффициент мощности, тип. | PF ≥0,95 при 230 В AC; PF ≥0,98 при 115 В AC при полной нагрузке |
| КПД, тип. | 95% |
| Входной ток, тип. | 3,8 А / 230 В AC; 7,5 А / 115 В AC |
| Пусковой ток, тип. | Холодный пуск: 20 А / 115 В AC; 40 А / 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | -30~+70 ℃ (см. кривую дерейтинга) |
| Рабочая влажность | 20~90% RH, без конденсации |
| Температура и влажность хранения | -40~+85 ℃, 10~95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/℃ (0~50 ℃) |
| Вибрация | 10~500 Гц, 5G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Защита и функции
| Функция | Описание |
|---|
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка | 105~125% от номинальной мощности |
| Перенапряжение | Отключение выхода с восстановлением после повторного включения |
| Перегрев | Отключение выхода с автоматическим восстановлением после снижения температуры |
| Сигнал DC OK | Релейный контакт |
| Номинал контакта DC OK | 30 В DC / 1 А, активная нагрузка |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
|---|
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Устойчивость к помехам
| Параметр | Стандарт | Уровень / примечание |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-6-2 | 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1): 2010 / IEC 60950-1: 2005 (примечание 7), EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
MTBF, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 833,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 104,9 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габариты | 237 × 100 × 41 мм (Д × Ш × В) |
| Масса | 1,4 кг |
| Упаковка | 10 шт. / 15 кг / 0,8 CUFT |
Механические данные
Корпус: Case No. 270B. Монтажные отверстия: 4 × 4,2 мм. Клеммник входа переменного тока TB1: DECA T21-EM10-03, момент затяжки 9,2 кгс·см. Клеммники выхода постоянного тока TB2 и TB3: MW NEL-400-02P, момент затяжки 8 кгс·см. Разъём DC OK: CN11 JST S2B-PH-KL или эквивалент, ответная часть JST PHR-2, контакт JST SPH-002T-P0.5S или эквивалент.
Монтаж и охлаждение
Для соответствия кривой дерейтинга и статическим характеристикам источник питания должен устанавливаться на алюминиевую пластину или в корпус аналогичного размера либо эксплуатироваться с принудительным воздушным охлаждением. Для оптимизации теплового режима алюминиевая пластина должна иметь ровную и гладкую поверхность или быть покрыта термопастой. Устройство следует жёстко крепить в центре алюминиевой пластины. Рекомендуемый размер пластины: 450 × 450 мм. Рекомендуемый вентилятор: 23,5 CFM, направление воздушного потока показано в документе.
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтинга и статические характеристики.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; испытания ЭМС выполнялись на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Дерейтинг температуры окружающей среды при высоте более 2000 м: 3,5 ℃ / 1000 м для безвентиляторных моделей и 5 ℃ / 1000 м для моделей с вентилятором.
- Для некоторых моделей или партий может отсутствовать маркировка BIS; для уточнения следует обращаться в отдел продаж MEAN WELL.
