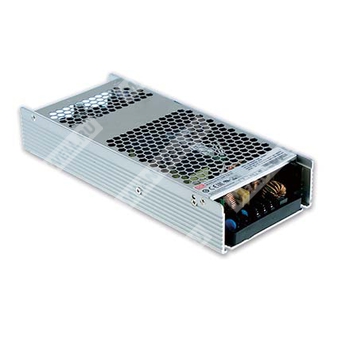

UHP-750-48 - импульсный источник питания 48 В для промышленного и телекоммуникационного применения.
Назначение
UHP-750-48 представляет собой одновыходовой импульсный источник питания мощностью 750 Вт в низкопрофильном исполнении 41 мм, предназначенный для питания промышленной автоматики, систем управления, электронного оборудования и оборудования PoE (для 48 В исполнения).
Области применения
- Промышленное оборудование автоматизации
- Промышленные системы управления
- Механическое и электромеханическое оборудование
- Электронные приборы, устройства и аппаратура
- Бытовая техника
- Источник питания для PoE-оборудования
Описание
Серия UHP-750 — это одновыходовые источники питания форм-фактора slim с низким профилем 41 мм. Модель UHP-750-48 рассчитана на выходное напряжение 48 В и построена по схеме с активной коррекцией коэффициента мощности. Диапазон входного напряжения составляет 90…264 В переменного тока, что обеспечивает работу от универсальной сети питания. Для серии заявлена высокая эффективность до 95%, а также режим работы при воздушной конвекции без вентилятора в диапазоне температур окружающей среды от -30 до +70 °C. Источник питания имеет полный набор защит, встроенное реле сигнала DC OK и рассчитан на промышленную эксплуатацию в условиях вибрации и повышенных требований к безопасности.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| UHP | Серия источников питания Mean Well UHP |
| 750 | Номинальная мощность 750 Вт |
| 48 | Выходное напряжение 48 В |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…264 В переменного тока, 127…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | ≥0,95 при 230 В AC; ≥0,98 при 115 В AC, при полной нагрузке |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC, холодный пуск |
| Потребляемый ток | 7,5 А при 115 В AC; 3,8 А при 230 В AC |
| Время удержания | 12 мс при 230 В AC; 12 мс при 115 В AC |
| Время установки и нарастания | 1000 мс, 50 мс при 230 В AC; 1000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Типовой КПД | 95% |
| Ток утечки | Менее 0,75 мА при 240 В AC |
| Устойчивость к перенапряжению сети | 300 В AC в течение 5 секунд |
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 48 В |
| Номинальный ток | 15,7 А |
| Номинальная мощность | 753,6 Вт |
| Номинальная мощность серии | 750 Вт |
| Диапазон регулировки выходного напряжения | 48…57,6 В |
| Отклонение выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 250 мВ п-п |
Защиты
| Защита | Реакция |
|---|
| Перегрузка | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Защита предусмотрена |
Функциональные особенности
- Встроенная активная коррекция коэффициента мощности
- Безвентиляторное исполнение с охлаждением за счёт теплопроводности и конвекции
- Сигнал DC OK через релейный контакт
- Индикатор наличия питания
- Работа в широком диапазоне температур окружающей среды
- Устойчивость к вибрации 5G
Экологические и эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, по 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Рабочая высота | До 5000 м |
| Дерейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором, выше 2000 м |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1):2010/IEC 60950-1:2005, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,25 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по кондуктивным помехам | BS EN/EN55032 (CISPR32), класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | Уровень 3 |
| Электрические быстрые переходные процессы | Уровень 3 |
| Импульсные перенапряжения | 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимые помехоустойчивость | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Сигнал DC OK
| Параметр | Значение |
|---|
| Контакт при включенном источнике | Контакт замкнут, PSU включён / DC OK |
| Контакт при выключенном источнике | Контакт разомкнут, PSU выключен / DC fail |
| Нагрузка контакта | До 30 В DC / 1 А, активная нагрузка |
МТBF
| Параметр | Значение |
|---|
| Средняя наработка на отказ | 833,9 тыс. ч мин. по Telcordia SR-332 (Bellcore); 104,9 тыс. ч мин. по MIL-HDBK-217F (25 °C) |
Размеры и конструктив
| Параметр | Значение |
|---|
| Габариты | 237 × 100 × 41 мм |
| Масса | 1,4 кг |
| Тип корпуса | Case No. 270B |
Упаковка
| Параметр | Значение |
|---|
| Количество в упаковке | 10 шт. |
| Масса упаковки | 15 кг |
| Объём упаковки | 0,8 CUFT |
Подключение и монтаж
| Узел | Назначение | Примечание |
|---|
| TB1 | Вход сети переменного тока | 1 — AC/L, 2 — AC/N, 3 — заземление |
| TB2, TB3 | Выход постоянного тока | 1,2 — +V; 3,4 — -V |
| CN11 | Разъём сигнала DC OK | 2-контактный JST S2B-PH-KL или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы пропускания 20 МГц с использованием 12-дюймовой витой пары, заканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; необходимо проверять кривую дерейтинга и статические характеристики.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- При проектировании конечного изделия требуется повторная проверка на соответствие директивам ЭМС.
- Температурный дерейтинг окружающей среды для моделей без вентилятора составляет 3,5 °C/1000 м при высоте более 2000 м.
