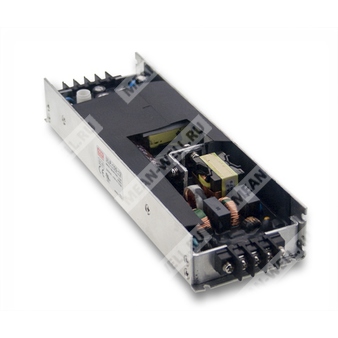

ULP-150-12 — источник питания AC/DC мощностью 150 Вт с выходным напряжением 12 В для встроенных и LED-применений.
Расшифровка партномера
| Позиция |
Расшифровка |
| ULP |
Серия источников питания Mean Well ULP |
| 150 |
Номинальная мощность 150 Вт |
| 12 |
Выходное напряжение 12 В |
Назначение и особенности
ULP-150-12 представляет собой импульсный источник питания AC/DC с одним стабилизированным выходом, выполненный в U-образном низкопрофильном корпусе. Модель рассчитана на применение во встроенных системах, промышленной электронике и светодиодных устройствах, где требуется компактный источник питания с активной коррекцией коэффициента мощности, высоким КПД и набором защит.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности, соответствующая EN61000-3-2, класс C.
- Схема стабилизации напряжения.
- Высокий КПД до 93%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Полугерметизированное исполнение.
- Низкопрофильный U-образный корпус высотой 33 мм.
- Технология ZVS для снижения рассеиваемой мощности.
- Пригодность для встроенных светодиодных приложений.
Выход
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный ток |
12,5 А |
| Диапазон тока |
0 – 12,5 А |
| Номинальная мощность |
150 Вт |
| Пульсации и шум |
100 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
11,0 – 13,2 В |
| Допуск выходного напряжения |
±2,0% |
| Регулирование по сети |
±0,5% |
| Регулирование по нагрузке |
±1,0% |
| Время установки |
500 мс, 100 мс / 230 В перем. тока при полной нагрузке |
| Время удержания |
16 мс / 230 В перем. тока при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 – 295 В перем. тока; 127 – 417 В постоянного тока |
| Диапазон частоты |
47 – 63 Гц |
| Коэффициент мощности |
PF > 0,98 / 115 В перем. тока; PF > 0,96 / 230 В перем. тока; PF > 0,94 / 277 В перем. тока при полной нагрузке |
| Полное гармоническое искажение |
THD < 20% при нагрузке 60% на 115/230 В перем. тока; входной и выходной нагрузки 75% при 277 В перем. тока |
| КПД |
91,5% |
| Входной ток |
2 А / 115 В перем. тока; 1 А / 230 В перем. тока |
| Пусковой ток |
Холодный запуск 65 А (измерено при 50% пиковой нагрузке) при 230 В перем. тока |
| Количество блоков питания 16 А на автоматический выключатель |
4 устройства (автомат типа B) / 6 устройств (автомат типа C) при 230 В перем. тока |
| Предохранитель |
--- |
| Ток утечки |
<0,75 мА / 277 В перем. тока |
Защита
| Параметр |
Значение |
| Перегрузка |
Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13,6 – 16,3 В |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−30 – +70 °C |
| Рабочая влажность |
20 – 90% RH, без конденсации |
| Температура и влажность хранения |
−40 – +85 °C, 10 – 95% RH |
| Температурный коэффициент |
±0,03% / °C (0 – 60 °C) |
| Вибрация |
10 – 500 Гц, 5G, 10 мин / цикл, 60 мин по осям X, Y, Z |
Соответствие требованиям по безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC TP TC 004, EN60950-1, EN60950-3-2 Class C, IEC61347-2-13, UL8750 |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG, 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Излучение ЭМС |
Соответствие EN55015, EN61000-3-2 Class C (≤60% load), EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; EN55024; light industry level (surge 4 кВ), criteria A, EAC TP TC 020 |
Прочее
| Параметр |
Значение |
| Средняя наработка на отказ |
216,3 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
215 × 67 × 33 мм (Д × Ш × В) |
| Упаковка |
24 шт. / 17,5 кг / 0,6 куб. фут |
| Номер корпуса |
988 |
Механические данные
Корпус выполнен в низкопрофильном U-образном исполнении, предназначен для монтажа в составе аппаратуры с обеспечением свободной конвекции воздуха. На чертеже указана высота корпуса 33 мм. Для монтажа предусмотрены отверстия и крепёжные элементы, а также клеммные соединения для входа и выхода.
Назначение клемм
| Вход переменного тока |
1 — FG; 2 — AC/L; 3 — AC/N |
| Выход постоянного тока |
1 — V−; 2 — V−; 3 — V+; 4 — V+ |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием экранированной пары проводов длиной 12" с подключенным параллельно конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Для измерения времени установки требуется подача входного напряжения после отключения.
- Источник питания рассматривается как компонент, который будет установлен в конечном изделии. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм × 1 мм с 10-мм слоем древесноволокнистой плиты на задней стороне.
- Для получения дополнительных сведений по испытаниям ЭМС следует обратиться к условиям испытаний источников питания для светодиодных устройств.
- Перед проведением испытания на выдержку повышенным напряжением необходимо удалить компонент D1.
- Для соблюдения последних требований ErP в светотехнических изделиях данный источник питания может использоваться только за выключателем, не подключенным постоянно к сети.
