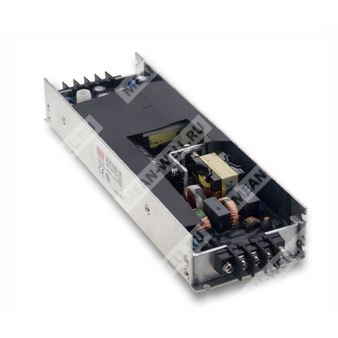

ULP-150-24 - импульсный источник питания 24 В постоянного тока мощностью 150 Вт для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| ULP | Серия источников питания ULP |
| 150 | Номинальная мощность 150 Вт |
| 24 | Выходное напряжение 24 В |
Назначение и особенности
ULP-150-24 — источник питания с одним выходом в U-образном корпусе, предназначенный для питания промышленной и светодиодной аппаратуры от сети переменного тока с активной коррекцией коэффициента мощности. Модель выполнена по схеме стабилизации напряжения, имеет высокий КПД и рассчитана на работу с естественным охлаждением.
Особенности
- Универсальный вход переменного тока с полным диапазоном, до 295 В AC.
- Встроенная активная коррекция коэффициента мощности по EN61000-3-2, класс C.
- Стабилизация по напряжению.
- Высокий КПД до 93%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Полукомпаундированное исполнение.
- Низкопрофильный U-образный кронштейн, высота 33 мм.
- Технология ZVS для снижения рассеиваемой мощности.
- Пригоден для встроенных светодиодных применений.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 6,3 А |
| Диапазон тока | 0–6,3 А |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 21,6–26,4 В |
| Допуск выходного напряжения | ±2,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±1,0% |
| Время установки | 500 мс, 100 мс/230 В AC |
| Время удержания | 16 мс/230 В AC |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–295 В AC |
| Диапазон входного напряжения при номинальной работе | 127–417 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF>0,98/115 В AC; PF>0,96/230 В AC; PF>0,94/277 В AC при полной нагрузке |
| Общий коэффициент гармоник | THD < 20% при нагрузке 60% на 115 В/230 В AC; нагрузке 75% на 277 В AC |
| КПД | 91,5% |
| Потребляемый ток | 0,7 А/277 В AC |
| Пусковой ток | Холодный старт 65 А (измерение при 50% пиковой нагрузке) на 230 В AC |
| Допустимое число источников при автомате 16 А | 4 устройства (автомат типа B) / 6 устройств (автомат типа C) при 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | Тип защиты: hiccup; восстановление автоматически после снятия аварийного режима |
| Короткое замыкание | Тип защиты: hiccup; восстановление автоматически после снятия аварийного режима |
| Перенапряжение | 13,6–16,3 В / 17–21 В / 26,7–32,4 В / 41,4–48,6 В / 53–64,8 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин; 1 цикл по оси X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, TUV |
| Выдерживаемое напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие EN55015, EN61000-3-2 Class C при ≤60% нагрузки, EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; EN55024; light industry level (surge 4 kV), criteria A, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| МТBF | 216,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 67 × 33 мм |
| Масса | 0,67 кг |
| Упаковка | 24 шт./коробка; 17,5 кг/ящик; 0,65 куб.фут. |
Назначение клемм
| Клемма входа AC | Обозначение |
| 1 | FG |
| 2 | AC/L |
| 3 | AC/N |
| Клемма выхода DC | Обозначение |
| 1 | V− |
| 2 | V− |
| 3 | V+ |
| 4 | V+ |
Примечания
- Все параметры, не указанные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с помощью 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск по выходному напряжению включает настройку, регулировку по линии и регулировку по нагрузке.
- Время установки измеряется с учетом холодного старта и полного включения источника.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; все испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм, толщиной 1 мм, с медным заземлением 10 мм.
- Для получения сведений по испытаниям ЭМС необходимо выполнять установку в составе конечной аппаратуры.
- Для выполнения последних требований по регулированию ErP для светотехнических изделий этот источник питания допускается использовать только за выключателем, который остается постоянно подключенным к сети.
