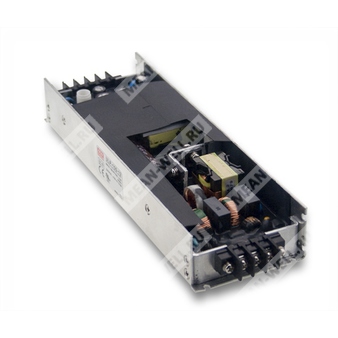

ULP-150-36 - источник питания переменного/постоянного тока с одним выходом 36 В и функцией PFC.
Назначение и краткое описание
ULP-150-36 — импульсный источник питания с одним выходом, предназначенный для промышленной электроники, светодиодных систем и встраиваемых применений. Изделие выполнено в низкопрофильном U-образном корпусе, поддерживает универсальный вход переменного тока, активную коррекцию коэффициента мощности и режим стабилизации напряжения.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| ULP | Серия источников питания Mean Well ULP |
| 150 | Номинальная мощность 150 Вт |
| 36 | Выходное напряжение 36 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Встроенная активная коррекция коэффициента мощности, соответствие EN61000-3-2, класс C.
- Стабилизация выходного напряжения.
- Высокий КПД, до 93%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Полугерметизированное исполнение.
- Низкопрофильный U-образный корпус, высота 33 мм.
- Технология ZVS для снижения потерь мощности.
- Подходит для встроенных светодиодных приложений.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение постоянного тока | 36 В |
| Номинальный ток | 4,2 А |
| Диапазон регулировки выходного напряжения | 32,4–39,6 В |
| Диапазон регулировки тока | 0–4,2 А |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум | 250 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная регулировка | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Установка, время нарастания | 300 мс, 100 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–295 В AC |
| Диапазон входного напряжения | 127–417 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF>0,98 / 115 В AC; PF>0,96 / 230 В AC; PF>0,94 / 277 В AC при полной нагрузке |
| Полные гармонические искажения | THD < 20% при нагрузке 60% на 115 В / 230 В AC; при нагрузке 75% на 277 В AC |
| КПД | 93% |
| Потребляемый ток | 0,7 А / 277 В AC |
| Пусковой ток | Холодный старт 65 А, измерено при 50% пике на 230 В AC |
| Максимум источников питания на автоматический выключатель 16 А | 4 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
| Предохранитель | Не встроен |
| Ток утечки | <0,75 мА / 277 В AC |
Защиты
| Параметр | Режим работы |
|---|
| Перегрузка | Тип защиты: режим hiccup, автоматическое восстановление после снятия аварийного состояния; диапазон 130–185% от номинальной выходной мощности. |
| Короткое замыкание | Тип защиты: режим hiccup, автоматическое восстановление после снятия аварийного состояния. |
| Перенапряжение | 13,6–16,3 В; 17–21 В; 26,7–32,4 В; 41,4–48,6 В; 53–64,8 В. |
| Перегрев | Выходное напряжение отключается, автоматическое восстановление после снижения температуры корпуса. |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин / цикл, по осям X, Y, Z |
Требования по безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | Соответствие требованиям IEC 60950-1, IEC 62368-1, UL 8750 |
| Выдерживаемое напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм при 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55015, EN61000-3-2 класс C при 60% нагрузки, EN61000-3-3, EAC ТР ТС 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; EN55024; уровень освещённости низкий; критерий A; EAC ТР ТС 020 |
Прочее
| Параметр | Значение |
|---|
| MTBF | 216,3 тыс. ч мин., по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 67 × 33 мм (Д × Ш × В) |
| Упаковка | 24 шт./коробка; 17,5 кг/коробка; 0,65 фут³ |
Подключение
| Назначение контакта входной клеммы переменного тока | Номер контакта | Обозначение |
|---|
| Защитное заземление | 1 | FG |
| Фаза | 2 | AC/L |
| Нейтраль | 3 | AC/N |
| Назначение контакта выходной клеммы постоянного тока | Номер контакта | Обозначение |
|---|
| Отрицательный выход | 1 | V- |
| Отрицательный выход | 2 | V- |
| Положительный выход | 3 | V+ |
| Положительный выход | 4 | V+ |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием экранированной витой пары длиной 12 дюймов, терминатора 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулировку линии и регулировку нагрузки.
- Для измерений по диаграмме снижения мощности требуется удаление крышки источника питания.
- Источником питания следует считать компонент, который будет установлен внутри конечного оборудования; все испытания по ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм × 1 мм с заземлением.
- Перед проведением испытания на устойчивость к импульсным помехам необходимо снять компонент D1.
- Для выполнения актуальных требований ErP по светильникам данный источник питания может применяться только вне постоянно подключённых к сети светильников.
