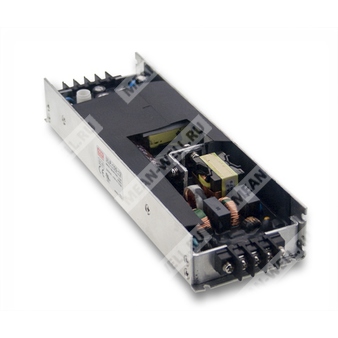

ULP-150-48
снят с производства
ULP-150-48 — импульсный источник питания переменного/постоянного тока на 48 В, 150 Вт, для промышленного применения с PFC.
Назначение и общее описание
ULP-150-48 — это одновыходной источник питания серии ULP-150 в U-образном низкопрофильном исполнении, предназначенный для питания промышленной и светодиодной аппаратуры. Модель выполнена по схеме с универсальным входом, активной коррекцией коэффициента мощности, постоянным выходным напряжением и естественным охлаждением за счёт конвекции воздуха.
Расшифровка партномера
| Позиция | Значение |
| ULP | Серия источников питания ULP |
| 150 | Номинальная мощность 150 Вт |
| 48 | Выходное напряжение 48 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В.
- Встроенная активная коррекция коэффициента мощности по EN61000-3-2, класс C.
- Схема стабилизации выходного напряжения.
- Высокий КПД до 93%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Полугерметизированное исполнение.
- Низкопрофильный U-образный кронштейн, высота 33 мм.
- Технология ZVS для снижения рассеиваемой мощности.
- Подходит для встроенных светодиодных применений.
Электрические параметры
Выход
| Параметр | Значение для ULP-150-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 3,2 А |
| Диапазон тока | 0–3,2 А |
| Номинальная мощность | 153,6 Вт |
| Пульсации и шум | 250 мВ п-п |
| Диапазон подстройки выходного напряжения | 43,2–52,8 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, типовое | 300 мс при 230 В AC, 100 мс при 115 В AC на полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В AC |
Вход
| Параметр | Значение для ULP-150-48 |
| Диапазон входного напряжения | 90–295 В AC |
| Диапазон входного напряжения постоянного тока | 127–417 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности, типовой | PF > 0,98 при 115 В AC; PF > 0,96 при 230 В AC; PF > 0,94 при 277 В AC на полной нагрузке |
| КПД, типовой | 93% |
| Потребляемый ток AC, типовой | 0,7 А при 277 В AC |
| Пусковой ток, типовой | Холодный старт 65 А при 230 В AC, измерение при 50% пиковой нагрузке |
| Максимум блоков питания на автоматический выключатель 16 А | 4 устройства (автомат типа B) / 6 устройств (автомат типа C) при 230 В AC |
| Предохранитель/автомат | Автоматический выключатель типа B или типа C, 16 А |
| Ток утечки | < 0,75 мА при 277 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | Тип защиты: режим hiccup, восстановление автоматически после устранения аварийного состояния |
| Короткое замыкание | Тип защиты: режим hiccup, восстановление автоматически после устранения аварийного состояния |
| Перенапряжение | 53–64,8 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | –30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | –40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–60 °C) |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC/EN 62368-1, TUV EN62368-1, IEC/EN 61547-1, IEC/EN 61347-2-13, UL 8750 |
| Выдерживаемое напряжение | Вход–выход: 3,75 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Эмиссия ЭМС | Соответствие EN 55015, EN 61000-3-2 класс C (≤60% нагрузки), EN 61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN 61000-4-2, -3, -4, -5, -6, -8, -11, EN 61547, EN 55024, световой уровень, импульс 4 кВ, критерий A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 215 × 67 × 33 мм |
| Масса | 0,67 кг |
| Упаковка | 24 шт./коробка; 17,5 кг/коробка; 0,65 куб. фута |
| Исполнение | U-образный низкопрофильный корпус |
| Вариант монтажа | Для встроенного применения |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 216,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминатора 0,1 мкФ и 47 мкФ параллельно.
- Допуск по выходному напряжению включает установку, регулирование по нагрузке и линейное регулирование.
- Для проверки дерейтинга необходимо обеспечить достаточный теплоотвод; характеристики изменяются в зависимости от условий монтажа.
- Источник питания рассматривается как компонент, который будет встроен в конечное изделие. Испытания ЭМС проводились при монтаже на металлической пластине 360 мм × 360 мм × 1 мм с заземлением.
- Для получения руководства по ЭМС при установке в конечное изделие необходимо обратиться к производителю.
- Перед проведением испытания на диэлектрическую прочность необходимо удалить компонент D1.
- Для соответствия последней редакции ErP при применении в светильниках источник питания может использоваться только за выключателем, не подключённым постоянно к сети.
